Auma SAEx 07.2 Betriebsanleitung Montage, Bedienung, Inbetriebnahme Seite 9

SAEx 07.2 SAEx 16.2 / SAREx 07.2
SEMExC 01.1
Typenbezeichnung
SAREx 16.2
Typenschild Stellantriebs-Steuerung

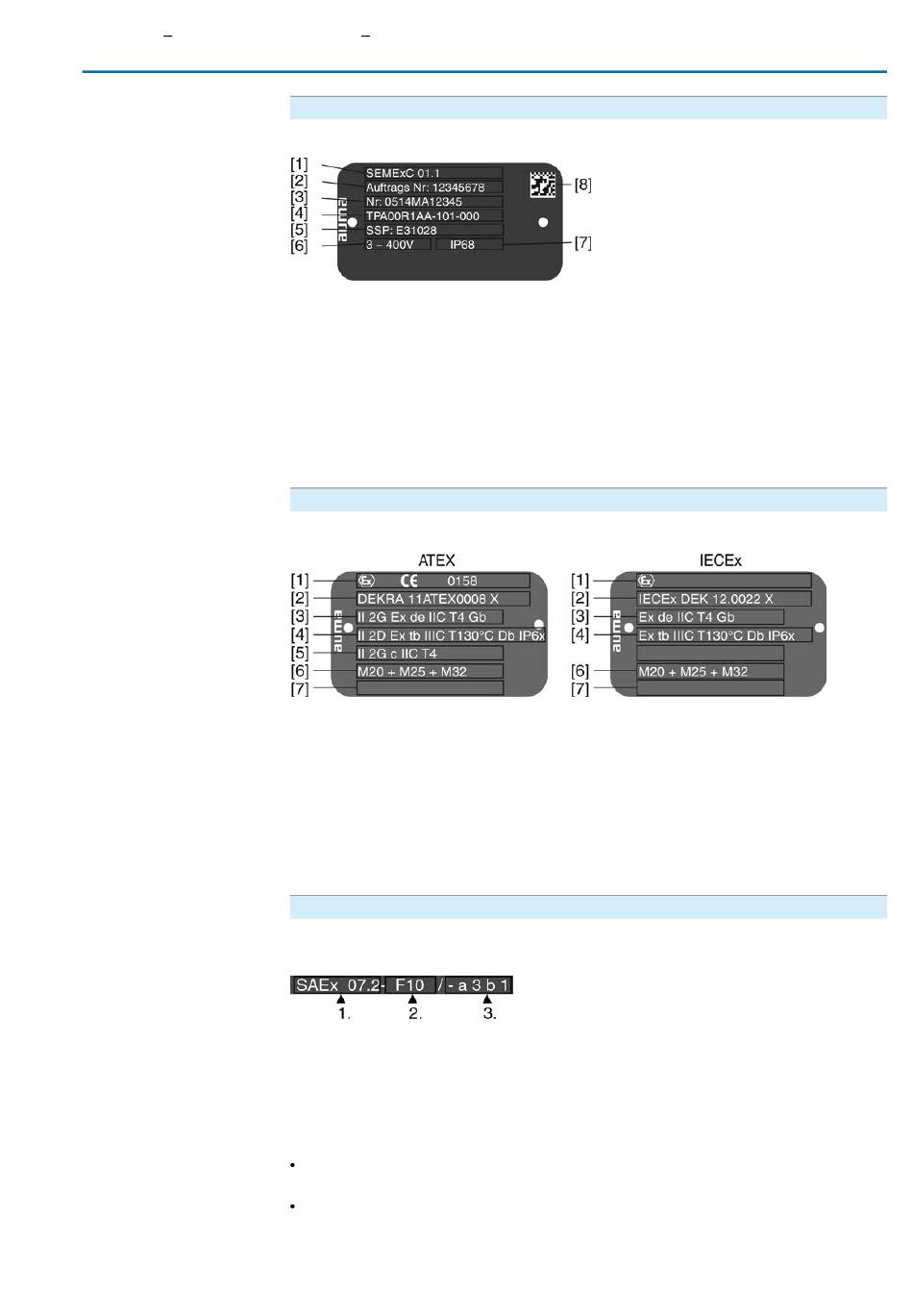

Bild 3: Typenschild Ortssteuerstelle (Beispiel)
[1] Typenbezeichnung
[2] Auftragsnummer
[3] Seriennummer
[4] Anschlussplan Antrieb
[5] Schaltplan
[6] Netzspannung
[7] Schutzart
[8] DataMatrix-Code
Prüfschild Explosionsschutzausführung
Bild 4: Prüfschilder Explosionsschutzausführung (Beispiele)
[1] Ex-Symbol, CE-Zeichen, Kennnummer der Prüfstelle
[2] Ex-Bescheinigung (Nummer)
Klassifizierung:
[3] elektrischer Explosionsschutz Gas
[4] elektrischer Explosionsschutz Staub
[5] nicht elektrischer Explosionsschutz
[6] Gewinde für Kabeleinführungen am Elektroanschluss
[7] nicht belegt
Beschreibungen zu den Typenschildangaben
Bild 5: Typenbezeichnung (Beispiel)
1. Typ und Baugröße Antrieb
2. Flanschgröße
3. Ex-Kennzeichnung
Typ und Baugröße
Diese Anleitung gilt für folgende Gerätetypen und Baugrößen:
Typ SAEx = Drehantriebe für Steuerbetrieb
Baugrößen: 07.2, 07.6, 10.2, 14.2, 14.6, 16.2
Typ SAREx = Drehantriebe für Regelbetrieb
Baugrößen: 07.2, 07.6, 10.2, 14.2, 14.6, 16.2
Identifizierung
9
