Montage
4.5.

Montagepositionen der Ortssteuerstelle

18

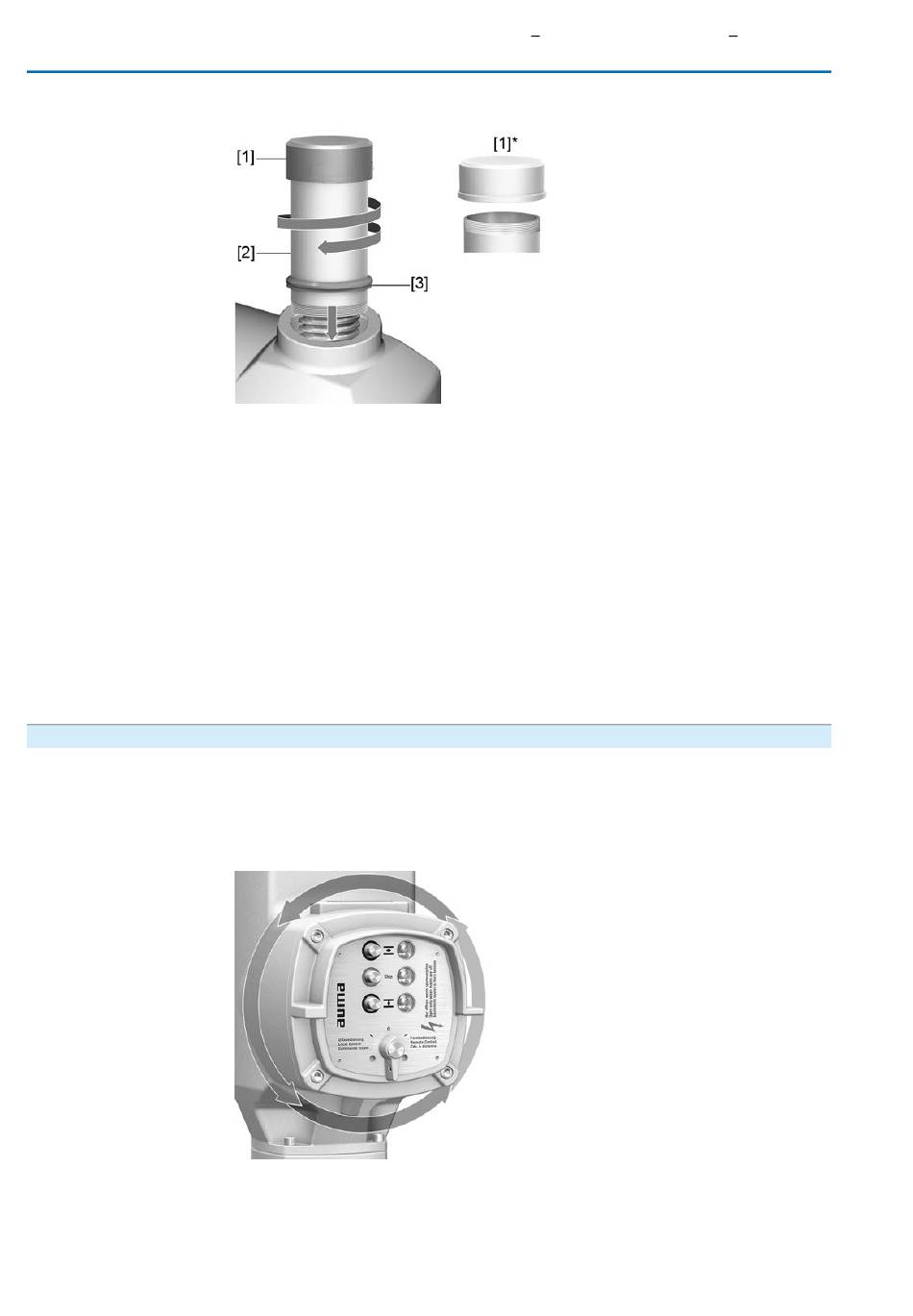

Bild 13: Montage Spindelschutzrohr
[1] Schutzkappe für Spindelschutzrohr (aufgesteckt)
[1]* Schutzkappe aus Stahl (verschraubt)
[2] Spindelschutzrohr
[3] Dichtring (V-Seal)
1. Gewinde mit Hanf, Teflonband oder Gewindedichtmittel abdichten.
2. Spindelschutzrohr [2] in Gewinde einschrauben und festziehen.
Information: Bei Spindelschutzrohren die aus zwei oder mehr Teilstücken
bestehen, alle Teilstücke fest zusammenschrauben.
3. Dichtring [3] bis zur Anlage an Gehäuse herunterschieben.
Information: Bei Montage von Teilstücken, Dichtringe der Teilstücke bis an
die Muffen (Verbindungsstücke) herunterschieben.
4. Prüfen, ob Schutzkappe [1] für Spindelschutzrohr vorhanden, unbeschädigt
und fest auf dem Rohr aufgesteckt bzw. aufgeschraubt ist.
Die Montageposition der Ortssteuerstelle wird entsprechend der Bestellung
ausgeführt. Sollte nach dem Anbau an die Armatur bzw. an das Getriebe, vor Ort,
die Ortssteuerstelle ungünstig positioniert sein, kann die Position auch nachträglich
geändert werden. Hierzu sind vier um 90° gedrehte Positionen möglich.
Bild 14: Montagepositionen
SAEx 07.2 SAEx 16.2 / SAREx 07.2 SAREx 16.2
SEMExC 01.1
