INSTALACIÓN

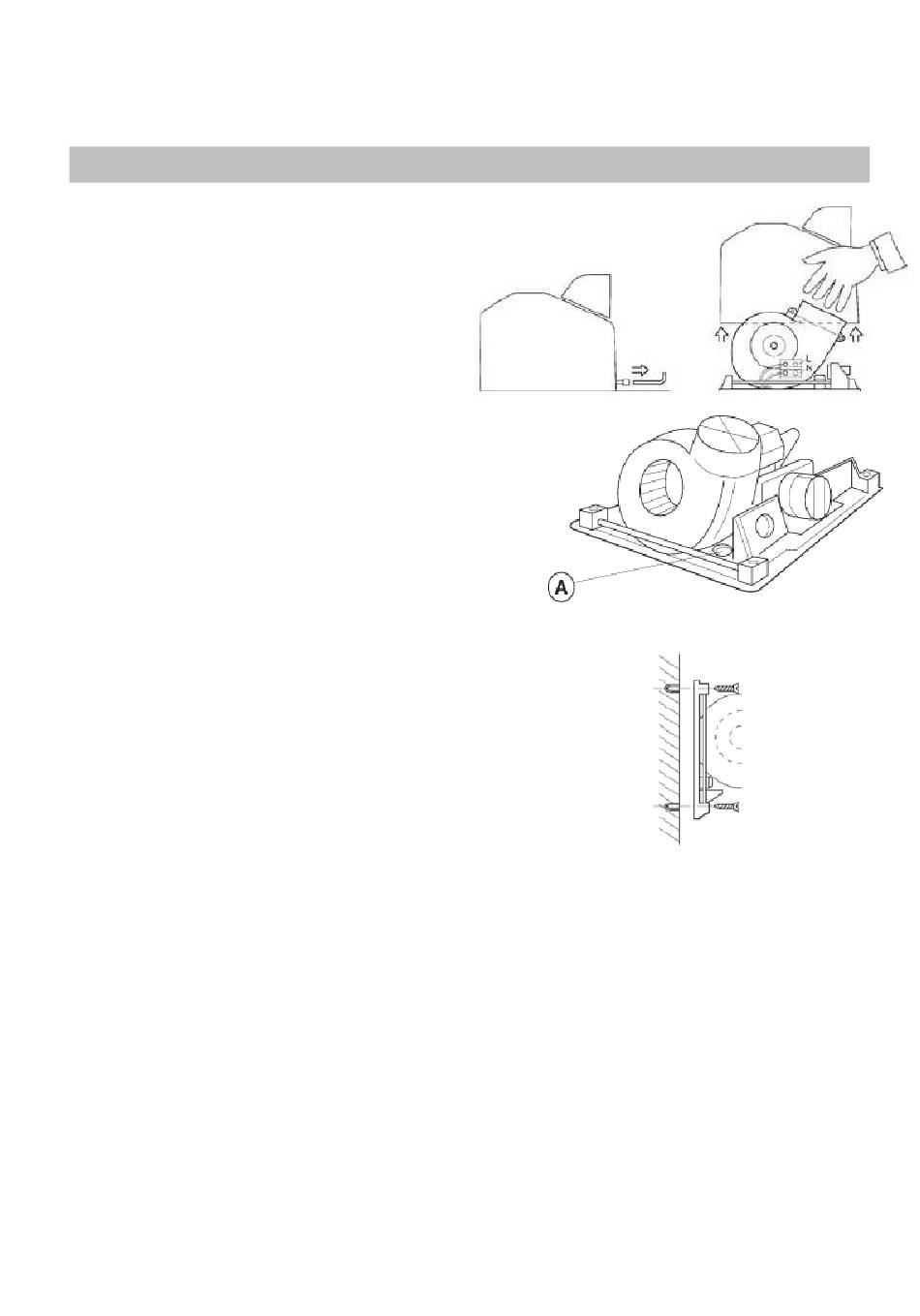

Desmontaje para instalación
• Desenroscar los dos tornillos de
fijación con la llave especial.
• Retirar la carcasa con
precaución de no golpear
el interior de la máquina.
• Manipular la carcasa con cuidado.
Montaje
•
El montaje se realizará por canalización posterior (A).
• Pasar el cableado eléctrico antes del apriete
de la base en la pared.
• Para la fijación en pared utilizar la plantilla
suministrada.
• Efectuar 4 taladros de ø 8 mm.,
con la precaución de limpiar los agujeros
del polvo resultante.
• Atornillar firmemente la base a la pared,
mediante un destornillador punta plana de 6 - 7 mm.
El aparato debe ser manipulado sólo por un técnico autorizado.
ATENCIÓN: Al desmontar la carcasa,
partes activas del aparato quedan accesibles.
El modelo automático dispone de sensores de proximidad instalados en la carcasa, próximos a la
salida de aire. Por dicho motivo el sensor debe ser conectado en el instante de la instalación. Una
vez montada la base en la pared, después de haber seguido los pasos indicados en los apartados
"desmontaje para instalación" y "montaje" debe procederse del siguiente modo:
1. En el interior de la carcasa se encuentra el cable de los sensores asido por una sujeción. Con
precaución de no tirar del cable desprenderlo de su sujeción provisional.
2. Sujetando la carcasa de modo que el cable no quede en ningún caso en tensión, conectarlo a la
placa electrónica de la base, en la ficha conector que se encuentra en el centro y a la derecha de la
misma. Sólo tiene una posición en la que entra suave. No forzar la conexión.
3. Proceder al montaje de la carcasa, cuidando que el cable de los sensores quede situado por
debajo de la voluta negra de expulsión de aire. Para el montaje encajar la carcasa en la base y
atornillar los dos tornillos inferiores.
