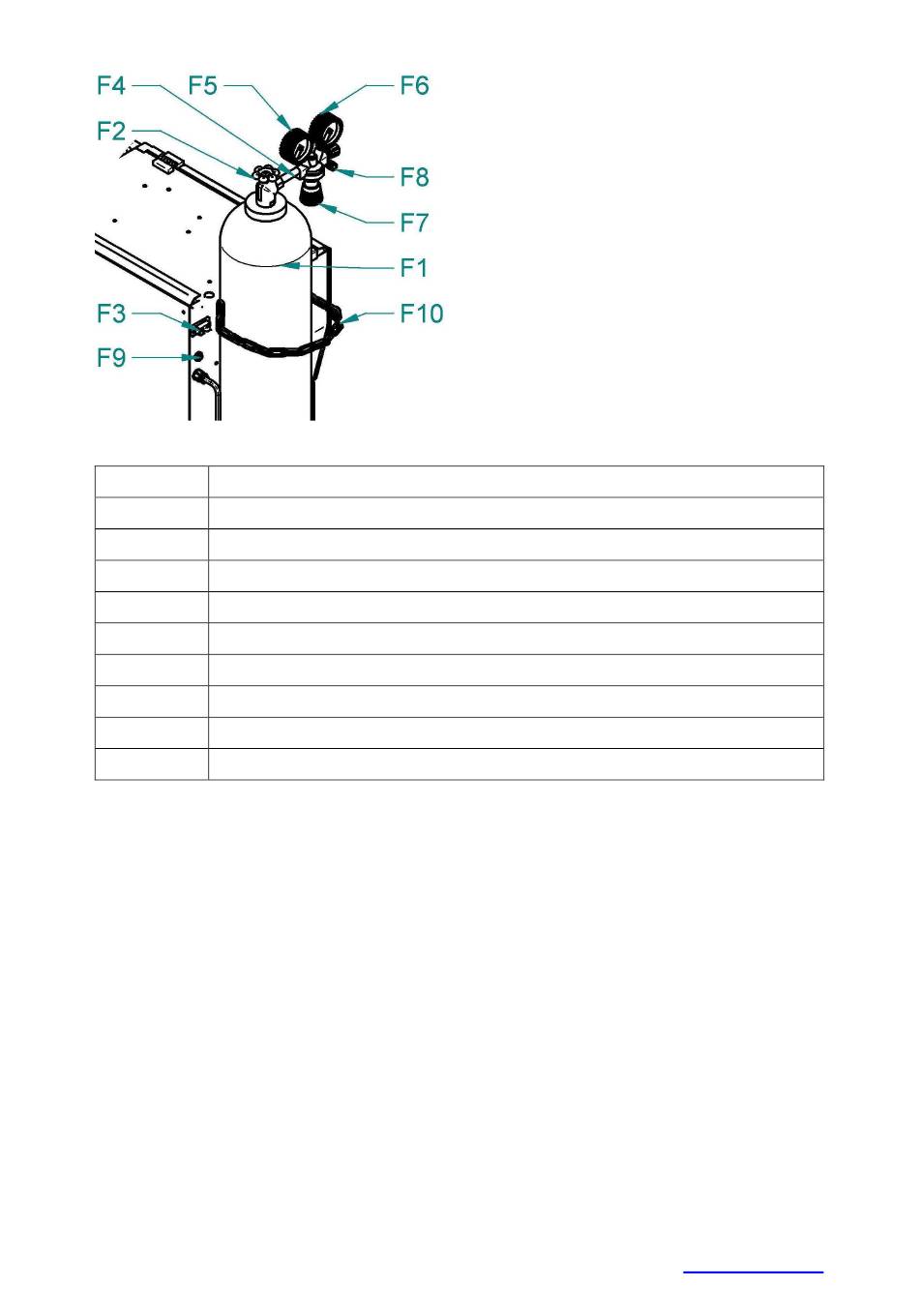

Abb. 10 - Einstellen des Gasflusses
F1 Flasche
F2 Flaschenventil
F3 Konnektor für Gasvorwärmung
F4 Druckminderer
F5 Hochdruckmanometer
F6 Niederdruckmanometer
F7 Regelungsschraube
F8 Adapter für Schlauch
F9 Gasventil
F10 Verankerungsketten der Gasflaschen
PARAMETER EINSTELLUNG
SCHWEISSSPANNUNG
Wird mit dem Spannungsumschalter eingestellt (Abb.2, Pos. A2).
SCHWEISSSTROM
Die Größe des Schweißstroms ist von der Drahtvorschubgeschwindigkeit
abhängig, der mit dem Potentiometer in der Steuerelektronik geregelt bzw.
eingestellt wird. (Abb. 2, Pos. P1)
Die Orientierungseinstellung des Schweißstromes und der Spannung im
Verfahren MIG/MAG entspricht dem empirische Verhältnis U2 =
