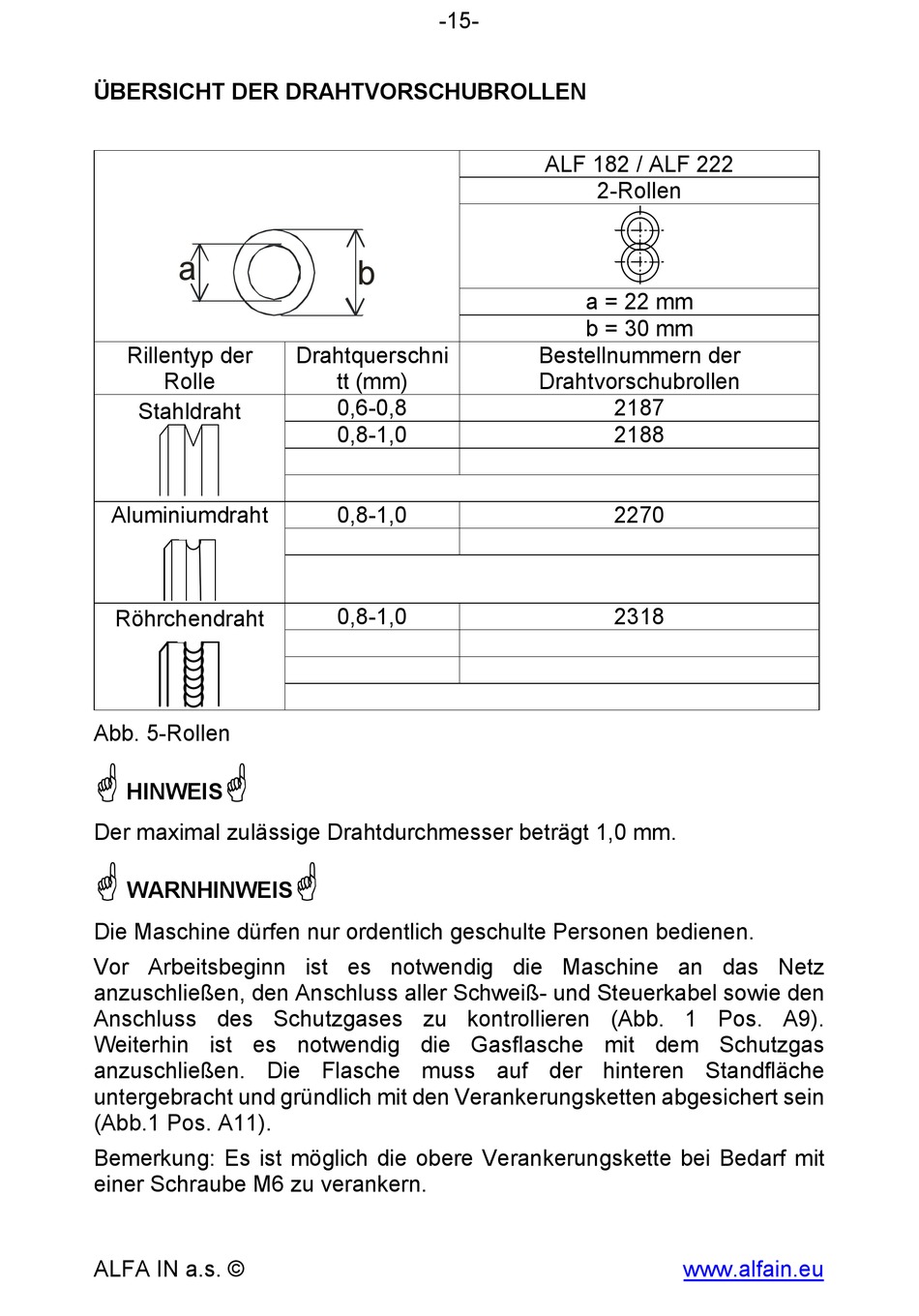

ÜBERSICHT DER DRAHTVORSCHUBROLLEN
a
Rillentyp der
Rolle
Stahldraht
Aluminiumdraht
Röhrchendraht
Abb. 5-Rollen
 
HINWEIS
Der maximal zulässige Drahtdurchmesser beträgt 1,0 mm.

WARNHINWEIS
Die Maschine dürfen nur ordentlich geschulte Personen bedienen.
Vor Arbeitsbeginn ist es notwendig die Maschine an das Netz
anzuschließen, den Anschluss aller Schweiß- und Steuerkabel sowie den
Anschluss des Schutzgases zu kontrollieren (Abb. 1 Pos. A9).
Weiterhin ist es notwendig die Gasflasche mit dem Schutzgas
anzuschließen. Die Flasche muss auf der hinteren Standfläche
untergebracht und gründlich mit den Verankerungsketten abgesichert sein
(Abb.1 Pos. A11).
Bemerkung: Es ist möglich die obere Verankerungskette bei Bedarf mit
einer Schraube M6 zu verankern.
ALFA IN a.s. ©
-15-
b
Drahtquerschni
tt (mm)
0,6-0,8
0,8-1,0
0,8-1,0
0,8-1,0

ALF 182 / ALF 222
2-Rollen
a = 22 mm
b = 30 mm
Bestellnummern der
Drahtvorschubrollen
2187
2188
2270
2318
