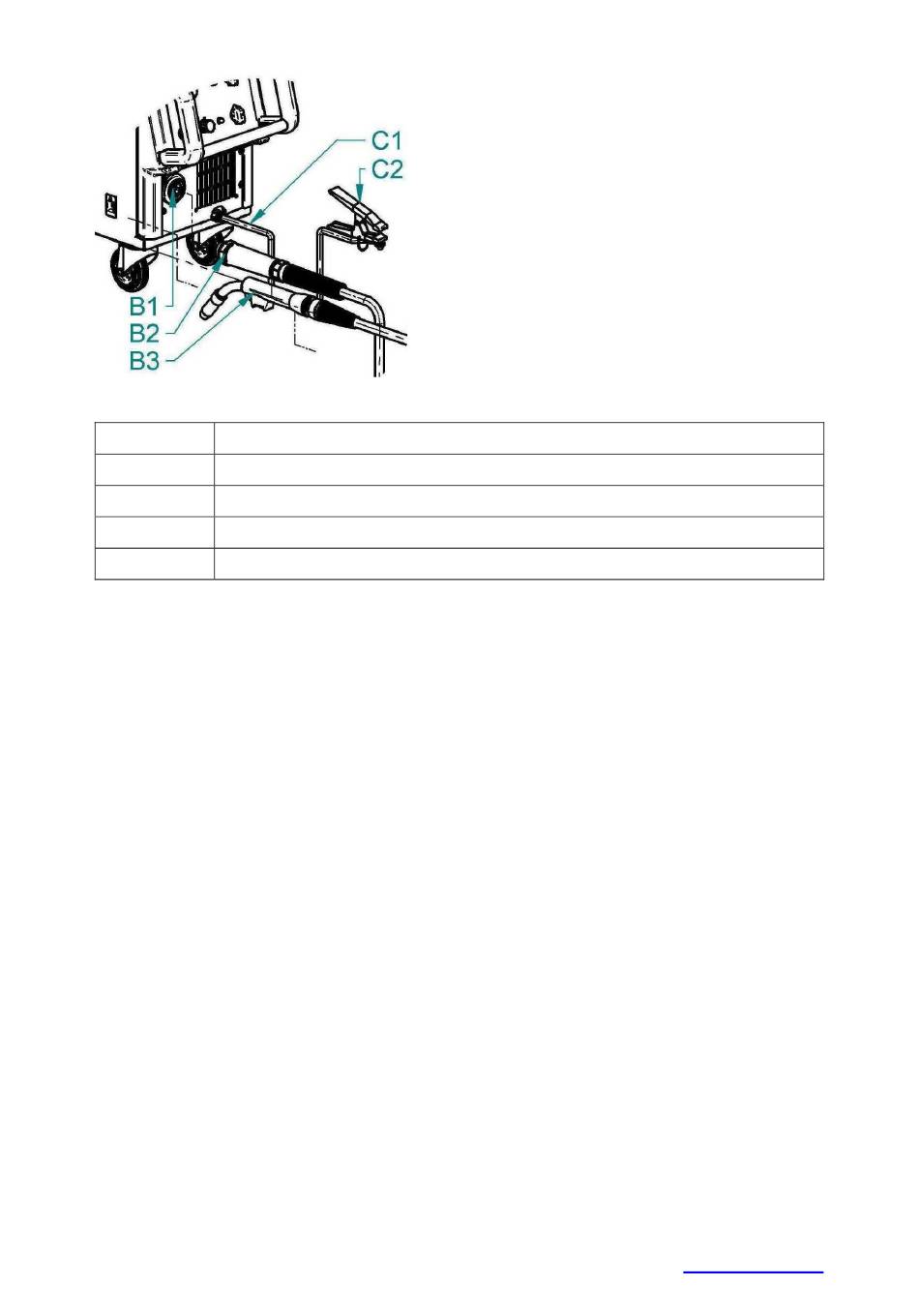

Abb 9 - Brenneranschluss
B1
EURO Konnektor
B2
EURO Konnektor - Zentrales Endstück
B3
Brenner
C1
Erdungskabel
C2
Zange
EINSSTELLEN DER GASDURCHSTRÖMUNG.
Der Lichtbogen sowie das Schmelzbad müssen vollkommen durch das
Gas geschützt werden. Zu wenig Gas ist nicht in der Lage die erforderliche
Schutzatmosphäre zu bilden, im Gegenteil, zuviel Gas reißt Luft in den
Lichtbogen mit.
a)
Stecken Sie den Gasschlauch auf den Anschluss an der Maschine
(Abb. 10, Pos. F9).
b)
Drücken Sie den Knopf am Brenner und halten diesen fest.
c)
Drehen Sie an der Stellschraube (Abb.10. Pos.F7) an der unteren
Seite des Reduktionsventiles solange bis der Strömungsmesser (Abb. 10,
Pos. F6) die gewünschte Durchströmung anzeigt. Jetzt können Sie den
Knopf wieder loslassen. Der optimale Durchströmungswert ist 10-15l/Min.
d)
Nach längerer Standzeit der Maschine oder dem Brenneraustausch
ist es angebracht, vor dem nächsten Schweißvorgang die Leitung mit
Schutzgas zu durchblasen.
