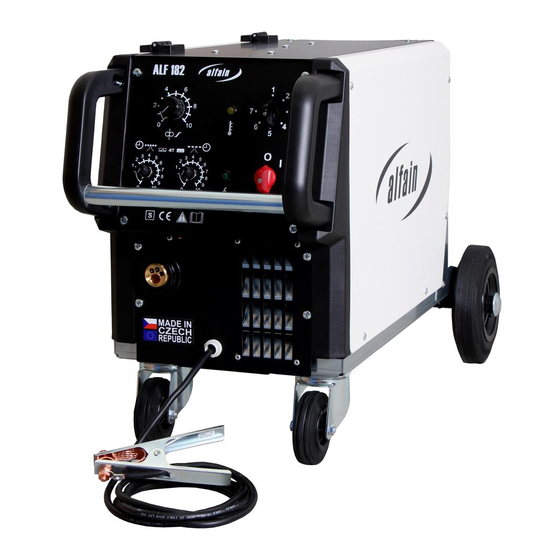

- Seite 1 SCHWEISSMASCHINEN ALF 182 BASIC aXe ALF 222 BASIC aXe ANWEISUNG ZUR BEDIENUNG UND WARTUNG ALFA IN a.s. www.alfain.eu ALF 182-222 BASIC aXe MANUAL DE 05...
-
Seite 2: Inhaltsverzeichnis
4. TECHNISCHE DATEN ..............7 5. ZUBEHÖR DER MASCHINE ............8 6. BESCHREIBUNG DER MASCHINE UND DER FUNKTIONEN ..9 7. INBETRIEBNAHME ................ 11 8. WARTUNG UND SERVICE-PRÜFVERFAHREN ......23 9. ELEKTROABFALLENTSORGUNG ..........26 GARANTIEZERTIFIKAT .............. 27 ALFA IN a.s. © www.alfain.eu... -
Seite 3: Einführung
1. EINFÜHRUNG Sehr geehrter Benutzer, die Gesellschaft ALFA IN A.G. dankt Ihnen für den Kauf unseres Produkts und hofft, dass Sie mit unseren Maschinen zufrieden sein werden. Die Schweißmaschine darf nur von einer geschulten Person und nur im Rahmen der technischen Bestimmungen in Betrieb genommen werden. -
Seite 4: Sicherheit
Der Bediener muss von den geerdeten Metallbestandteilen isoliert sein. Das Erden des Werkstücks reduziert die Unfallgefahr für den Bediener. Norm EN 60974-1: Zugewiesene Leerlaufspannung. Während des Maschinenbetriebs ist die höchste Spannung, mit der man in Berührung ALFA IN a.s. © www.alfain.eu... -
Seite 5: Betriebsbedingungen
Hersteller bürgt nicht für die durch unfachgemäße Anwendung und Bedienung entstandenen Schäden. Bei der Wartung und Reparatur verwenden Sie nur Orginalersatzteile der Firma ALFA IN. Das Gerät entspricht der Norm EN 61000-3-12. Die Schweissmaschine wurde nach den Normen der Schutzklasse IP 23S geprüft. -
Seite 6: Elektromagnetische Verträglichkeit
Sicherstellung der elektromagnetischen Verträglichkeit in diesen Räume sein. Die Probleme sind von Störungen den Leitung verursacht sowie von Ausstrahlenstörung. Während des Betriebs kann das Gerät die Störquelle sein. Warnung Der Benutzer ist verantwortlich für mögliche Störungen durch Schweißen. ALFA IN a.s. © www.alfain.eu... -
Seite 7: Technische Daten
4. TECHNISCHE DATEN ALF 182 BASIC AXE Methode MIG/MAG Netzspannung V/Hz 3 x 400/50 Berreich des Schweißstrom I 60 - 180 Leerlaufspannung U 22,8 - 37,9 Netzschutz 10 @ Max. effektiv Strom Schweißstrom (Lastfaktor DZ=100%) I Schweißstrom (Lastfaktor DZ=60%) I Schweißstrom (Lastfaktor DZ=x%) I... -
Seite 8: Zubehör Der Maschine
5. Reduktion für Drahtwickelrolle 5 kg und 18 kg ZUBEHÖR AUF BESTELLUNG 1. Schweißdrahtreiniger 2. Kabel zum Anschluss der CO2-Erhitzung 3. Reduktionsventil 4. Gasflasche 5. Ersatzteile zum Brenner 6. Erdungskabel, Länge 4 - 5 m ALFA IN a.s. © www.alfain.eu... -
Seite 9: Hauptteile Der Maschine
Falls Sie sich entscheiden einen anderen Brenner zu verwenden als oben in der Tabelle angegeben ist, ist es notwendig ihn nach der angewandten Stromspanne und der Belastungsdauer des Brenners zu wählen. ALFA IN A.G. ist nicht für die Beschädigung der Schweißbrenner durch Überbelastung verantwortlich. 6. BESCHREIBUNG... -
Seite 10: Bezeichnung
Kontrollleuchte „EIN“ – grüne LED Erdungskabel mit Zange Kontrollleuchte Maschinenüberhitzung – gelbe LED Potentiometer Drahtbahngeschwindigkeit Eurostecker Gaserhitzungskonnektor Schutzgasanschluss Kabel mit Netzstecker Verankerungsketten der Gasflaschen Schweißdrahtvorschub Halterung der Wickelrolle SCHALTTAFEL Abb. 2 - Das Schaltpult Pos. Bezeichnung Hauptschalter ALFA IN a.s. © www.alfain.eu... -
Seite 11: Inbetriebnahme
Einstellung des Potentiometers „Verzögerungsdauer“ (Abb.2, Pos. P3) in die beliebige Nichtnullposition und durch die Einstellung des Potentiometers „Punktlänge“ (Bild 2, Pos. P2) in die Nullposition eingeschaltet. Durch Drücken Brennertaste wird Schweißprozess gestartet. Nach ihrer Lösung geht der Schweißprozess ALFA IN a.s. © www.alfain.eu... -
Seite 12: Punktschweißung
Punktschweißung ist es notwendig den Potentiometer in die Position 0 zurückzudrehen. Das rechte Potentiometer (Bild 2, Pos. P3) bleibt während der gesamten Zeit der Punktschweißung ausgeschaltet. Bogen- Näherung Schweiss- Drahtnach- zündung des Draht prozess brennen Gasnachblasen Gasvorblasen einstelbar Schweisspunktzeit Brennertaste ALFA IN a.s. © www.alfain.eu... -
Seite 13: Intervallschweißung
Die Änderung der Ausbrennungszeit kann nur der autorisierte Service von ALFA IN vornehmen. Zur Einstellung der Ausbrennungszeit ist der Deckel der Steuerelektronik abzunehmen. Mit einem kleinen Kreuzschraubenzieher drehen Sie den Trimmer im Uhrzeigersinn, um die Ausbrennungszeit zu verlängern. ALFA IN a.s. © www.alfain.eu... - Seite 14 Drahtnachbrennen - Länge n min n max. 20 ms 300ms Nummerierung Steckverbindern X 3 Abb. 3 – Trimmer Ausbrennungszeit – Einstellung MECHANISMUS DES DRAHTVORSCHUBS Abb. 4-Rollen Drahtvorschub Pos. Bezeichnung Spannmutter Andruckrolle Drahtseele Konnektor EURO Sicherungsteil ALFA IN a.s. © www.alfain.eu...
-
Seite 15: Übersicht Der Drahtvorschubrollen
Weiterhin ist es notwendig die Gasflasche mit dem Schutzgas anzuschließen. Die Flasche muss auf der hinteren Standfläche untergebracht und gründlich mit den Verankerungsketten abgesichert sein (Abb.1 Pos. A11). Bemerkung: Es ist möglich die obere Verankerungskette bei Bedarf mit einer Schraube M6 zu verankern. ALFA IN a.s. © www.alfain.eu... -
Seite 16: Wahl Der Drahtvorschubrolle
Sie die Drahtvorschubrolle ab. Sofern an der Drahtvorschubrolle die geeignete Rille ist, drehen Sie die Rolle um und setzen Sie sie wieder auf die Welle und sichern sie durch Einschrauben des Sicherungsteils ab (Abb. 4 Pos. E5). ALFA IN a.s. © www.alfain.eu... -
Seite 17: Anpassung Des Vorschubs Für Aluminiumdraht
Pos.D2). Ist die benutzte Wickelrolle von der Größe 15 oder 18kg, setzen Sie auf jeder Seite der Rolle eine Reduktion an (Abb.8, Pos.D3). Die Öffnung der hinteren Reduktion muss in den Bolzen an der Halterung der Wickelrolle einschnappen! ALFA IN a.s. © www.alfain.eu... - Seite 18 Somit wird ein übermäßiges Abwickeln des Drahtes verhindert. Eine übermäßig fest angezogene Bremse strengt allerdings unnötig den Vorschubmechanismus an und es kann zum Durchdrehen des Drahtes auf den Wickelrollen kommen. Halterung der Wickelrolle PVC-Schraube Reduktion Abb. 8 - Halterung der Wickelrolle ALFA IN a.s. © www.alfain.eu...
-
Seite 19: Einstellen Der Druckkraft Der Vorschubrollen
Brenner eingeführt. Nach dem Austritt des Drahtes aus dem Brenner schrauben Sie die Strahlziehdüse und die Gasdüse an. Bespritzen Sie vor dem Schweißen den Raum der Gas- und Strahlziehdüse mit Trennspray, damit verhindern Sie das Anhaften von Schweißspritzern. ALFA IN a.s. © www.alfain.eu... - Seite 20 Pos. F6) die gewünschte Durchströmung anzeigt. Jetzt können Sie den Knopf wieder loslassen. Der optimale Durchströmungswert ist 10-15l/Min. Nach längerer Standzeit der Maschine oder dem Brenneraustausch ist es angebracht, vor dem nächsten Schweißvorgang die Leitung mit Schutzgas zu durchblasen. ALFA IN a.s. © www.alfain.eu...
- Seite 21 Die Größe des Schweißstroms ist von der Drahtvorschubgeschwindigkeit abhängig, der mit dem Potentiometer in der Steuerelektronik geregelt bzw. eingestellt wird. (Abb. 2, Pos. P1) Die Orientierungseinstellung des Schweißstromes und der Spannung im Verfahren MIG/MAG entspricht dem empirische Verhältnis U2 = ALFA IN a.s. © www.alfain.eu...
- Seite 22 Netzspannungsschwankung abweichen kann. Zum Erreichen einer guten Schweißnahtqualität und der optimalen Einstellung des Schweißstromes notwendig, dass Entfernung Speiseziehdüse vom Material gleich ca. 10 x Schweißdrahtquerschnitt ist (Abb. 11). Abb.11- Abstand Düse zum Material ALFA IN a.s. © www.alfain.eu...
-
Seite 23: Wartung Und Service-Prüfverfahren
Durchfluss aufgrund durchspülen oder Brenner zu heiß Verunreinigung in der Brenner austauschen. Kühlflüssigkeit. Düse ist locker. Düse festziehen Maschine wurde Warten, bis sie sich Brennertaste überlastet und hat sich wieder von selbst reagiert nicht ausgeschaltet. einschaltet. ALFA IN a.s. © www.alfain.eu... - Seite 24 Menge der Gaszufuhr. Bedienungsanleitung Ungenügende beschrieben ist. Zufuhr des Verschmutztes Schutzgases, Prüfen und eventuell Reduktionsventil auf Poren in der austauschen. der Flasche. Schweißnaht Brenner oder Prüfen und eventuell Gasschläuche austauschen. verschmutzt. ALFA IN a.s. © www.alfain.eu...
-
Seite 25: Garantieleistung
Geltendmachung berechtigter Reklamationen bis zur vollständigen Reparatur der Maschine vergangen ist. 4. Bedingung für Garantieanwendung ist, dass die Schweißmaschine auf entsprechende Weise und zu Zwecken benützt wird, für die sie bestimmt ist. Als Mängel werden keine Beschädigungen und ALFA IN a.s. © www.alfain.eu... -
Seite 26: Garantie- Und Nachgarantiereparaturen
+420 563 034 626. Die Servicezeiten sind an jedem Arbeitstag von 7:00 bis 15:30 Uhr. 9. ELEKTROABFALLENTSORGUNG Dieses Symbol Produkten und/oder Begleitdokumenten bedeutet, dass benutzte elektrische und elektronische Produkte nicht in den üblichen Kommunalabfall beigegeben werden können. ALFA IN a.s. © www.alfain.eu... -
Seite 27: Für Anwender In Den Eu - Ländern
Die Garantiekarte ist ein Kaufnachweis (Rechnung), auf dem die Seriennummer des Produkts oder der Garantiekarte angegeben ist, die von einem autorisierten Händler ausgefüllt wurde. Seriennummer: Tag, Monat mit Worten und Verkaufsjahr: Stempel und Unterschrift des Verkäufers: ALFA IN a.s. © www.alfain.eu...
