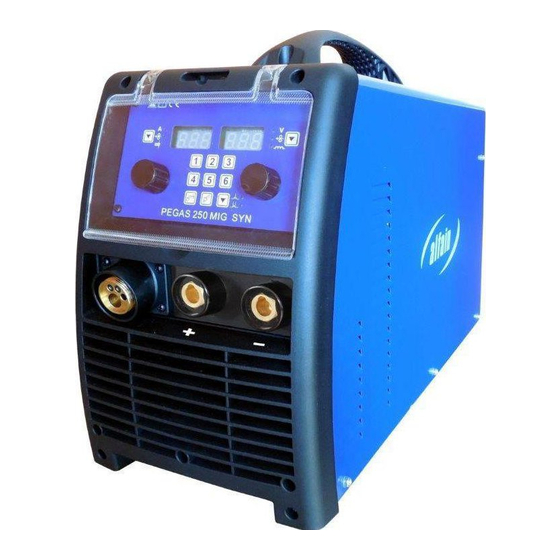

Alfa IN PEGAS 250 MIG SYN Bedienungsanleitung
Verwandte Anleitungen für Alfa IN PEGAS 250 MIG SYN
Inhaltszusammenfassung für Alfa IN PEGAS 250 MIG SYN
- Seite 1 SCHWEISS-MASCHINEN PEGAS 250 MIG SYN PEGAS 320 MIG SYN ANWEISUNG ZUR BEDIENUNG UND WARTUNG ALFA IN a.s. © www.alfain.eu PEGAS 250-320 MIG SYN Manual DE 04...
-
Seite 2: Inhaltsverzeichnis
BESCHREIBUNG DER MASCHINE UND DER FUNKTIONEN ....9 GRUNDEINSTELLUNG ................16 SCHWEISSEN MIG/MAG SYNERGIE ............. 20 HANDBUCH MIG/MAG-SCHWEISSEN ........... 21 10. SCHWEISSEN MMA (HÜLLELEKTRODE - ELE) ........22 11. WARTUNG UND SERVICE-PRÜFVERFAHREN ........22 12. ELEKTROABFALLENTSORGUNG ............26 ALFA IN a.s. © www.alfain.eu... -
Seite 3: Einführung
3/26 EINFÜHRUNG Sehr geehrter Benutzer, die Gesellschaft ALFA IN A.G. dankt Ihnen für den Kauf des Produktes und hofft, dass Sie mit unseren Maschinen zufrieden sein werden. Die Schweißmaschine darf nur von einer geschulten Person und nur im Rahmen der technischen Bestimmungen in Betrieb genommen werden. Die Gesellschaft ALFA IN A.G. -
Seite 4: Sicherheit
Hochfrequenzentladungen (HF) erreichen hohe Spannungen. Norm EN 60974-1: Zugewiesene Leerlaufspannung. Während des Maschinenbetriebs ist die höchste Spannung, mit der man in Berührung kommen kann, die zwischen den Schweißanschlüssen gegebene Leerlaufspannung; in unserem Generator beträgt diese Spannung max. 62V. ALFA IN a.s. © www.alfain.eu... -
Seite 5: Betriebsbedingungen
5. Jegliche Eingriffe in die elektrische Anlage, ebenso Reparaturen (Demontage des Netzsteckers, Sicherungsaustausch), darf nur eine berechtigte Person ausüben. 6. Es ist strikte verboten, mehrere Generatoren ALFA IN in Serie oder parallel zu schalten. 7. Die Maschinenposition muss dem Bediener einen problemlosen Zugang zu den Steuerungen und den Anschlüssen ermöglichen. -
Seite 6: Elektromagnetische Verträglichkeit
(Lastfaktor DZ=x%) 60%=250 50%=250 Schutzgrad IP 23S IP 23S Baunormen EN 60974-1, EN 60974-10 cl. A Abmessungen L x B x H 240 x 650 x 438 Gewicht 26,6 Geschwindigkeit m/min 1,5 - 15 Spulendurchmesser Spulengewicht ALFA IN a.s. © www.alfain.eu... -
Seite 7: Warnhinweis
Die Maschine erfüllt die Anforderungen der entsprechenden CE Norm. Die Schweißmaschinen sind so gebaut , dass bei Schäden am Gleichrichter, die zulässigen Werte der Leerlaufspannung nicht überschritten werden (EN 60974- 1 ed.3.). d.h. 113V Gleichstrom oder 68V Wechselstrom. ALFA IN a.s. © www.alfain.eu... -
Seite 8: Zubehör Der Maschine
8/26 ZUBEHÖR DER MASCHINE BESTANDTEIL DER LIEFERUNG Kode Bezeichnung 5.0267-4 PEGAS 250 MIG SYN-4 5.0268-4 PEGAS 320 MIG SYN-4 ZUBEHÖR AUF BESTELLUNG Kode Bezeichnung VM0321-3 Gasschlauch PEGAS 3m 012.0252 Schweißbrenne MB 24KD 4 m GRIP VM0023 Schweißkabels PEGAS 2x 3m 35-50... -
Seite 9: Beschreibung Der Maschine Und Der Funktionen
Taste des Gastest Taste des Anführung des Draht Tasten der Sofortspeicher 1 bis 6 Strom-Encoder Kontrollleuchte Materialdicke (mm) Kontrollleuchte Vorschubgeschwindigkeit (m/min) Wahltaste Anzeige von Parametern Kontrollleuchte des Stroms (A) Display Display Kontrollleuchte Spannung oder Spannungskorrektur ALFA IN a.s. © www.alfain.eu... -
Seite 10: Vorschub Und Halterung Der Wickelrolle
Sicherungsteil WAHL DER DRAHTVORSCHUBROLLE An allen Maschinen MIG/MAG werden Drahtvorschubrollen mit zwei Rillen benutzt. Diese Rillen sind für zwei verschiedene Drahtquerschnitte bestimmt (z.B.: 0,6; 0,8 mm). Die Drahtvorschubrollen müssen dem Querschnitt und dem Material des ALFA IN a.s. © www.alfain.eu... -
Seite 11: Übersicht Der Drahtvorschubrollen
= 30 mm b = 30 mm Bestellnummern der Rillentype der Drahtquerschnitt Drahtvorschubrollen 0,6-0,8 2187 5434 Stahldraht 0,8-1,0 2188 5435 1,0-1,2 2189 5436 Aluminiumdraht 0,8-1,0 2270 5437 1,0-1,2 2269 5438 0,8-1,0 2318 5439 Röhrchendraht 1,0-1,2 2319 5440 ALFA IN a.s. © www.alfain.eu... -
Seite 12: Anpassung Des Vorschubs Für Andere Drahtquerschnitte
Große Aufmerksamkeit ist der Einstellung der Druckkraft der Rollen zu widmen – sie darf nicht zu hoch sein, da es sonst zur Deformation des Drahtes kommt. Es ist notwendig als Schutzatmosphäre Argon zu verwenden. Abb. 4 Anpassung des vorschubs für aluminiumdraht Konnektor EURO ALFA IN a.s. © www.alfain.eu... -
Seite 13: Einfürung Der Elektroden (Drähte) In Den Vorschub
Somit wird ein übermäßiges Abwickeln des Drahtes verhindert. Eine übermäßig fest angezogene Bremse strengt allerdings unnötig den Vorschubmechanismus an und es kann zum Durchdrehen des Drahtes auf den Wickelrollen kommen. Halterung der Wickelrolle PVC-Schraube Reduktion Abb. 5 - Halterung der Wickelrolle ALFA IN a.s. © www.alfain.eu... -
Seite 14: Einstellen Der Druckkraft Der Vorschubrollen
Brenner eingeführt. Nach dem Austritt des Drahtes aus dem Brenner schrauben Sie die Strahlziehdüse und die Gasdüse an. 8. Bespritzen Sie vor dem Schweißen den Raum der Gas- und Strahlziehdüse mit Trennspray, damit verhindern Sie das Anhaften von Schweißspritzern. ALFA IN a.s. © www.alfain.eu... - Seite 15 Durchströmung anzeigt. Jetzt können Sie den Knopf wieder loslassen. Der optimale Durchströmungswert ist 10-15l/Min. 4. Nach längerer Standzeit der Maschine oder dem Brenneraustausch ist es angebracht, vor dem nächsten Schweißvorgang die Leitung mit Schutzgas zu durchblasen. ALFA IN a.s. © www.alfain.eu...
-
Seite 16: Grundeinstellung
1. Durch ein langes Drücken (4s) einer der Tasten A4 (1, 2, 3, 4, 5, 6) werden die eingestellten Parameter im Speicher abgelegt. 2. Durch ein kurzes Drücken einer der Tasten A4 (1, 2, 3, 4, 5, 6) werden aus dem Speicher die abgespeicherten Parameter aufgerufen. ALFA IN a.s. © www.alfain.eu... -
Seite 17: Änderung Der Sekundären Schweissparameter
ISP (Initial speed) 10 - 100 % (30 %). des Drahtes Gas Vorströmung PrG (Pre gas time) 0 - 20 s (0,1 s). Gase Nachströmung PoG (Post gas time) 0 - 20 s (0,5 s). ALFA IN a.s. © www.alfain.eu... -
Seite 18: Fernbedienung Des Brenners
Die Taste LOCK schließt die Tasten UP/DOWN und M ab/auf. Durch Drücken der Brennertaste kommt es automatisch zum Abschließen der Tasten UP/DOWN und M. Die LED signalisiert das Aufschließen der Tasten UP/DOWN und M Taste UP Taste DOWN ALFA IN a.s. © www.alfain.eu... -
Seite 19: Einschalten Der Funktion Für Jobumschaltung Über Fernbedienung
Am Display H2 angezeigte Informationen. J.xx JOB-Umschaltung (xx – die Nummer JOB). Einstellung des Drosselspulenwerts [Inductance] I.xx (SYN/MAN). Nur bei Maschinen mit neuer SW-Version. Die Maschine befindet sich in der Betriebsart ELEKTRODE, die Tasten reagieren nicht. ALFA IN a.s. © www.alfain.eu... -
Seite 20: Schweissen Mig/Mag Synergie
Teilverdrehung des Kodierers A5 kommt es zur Nullstellung der Korrektur, mit anderen Worten die Schweißmaschine wendet die Parameter werkgespeicherten Synergiekurve Schweißmaschine unterstützt auch die Möglichkeit der Beibehaltung der vom Benutzer eingestellten Korrektur bei einer Änderung der ALFA IN a.s. © www.alfain.eu... -
Seite 21: Handbuch Mig/Mag-Schweissen
Senkung der Geschwindigkeit des Drahtvorschubs bis zum Augenblick des optimalen Brennens des Lichtbogens nachregulieren. Wir weisen darauf hin, dass die optimale Einstellung des Lichtbogens leicht in Abhängigkeit von der Lage der Schweißnaht, vom Material und von der ALFA IN a.s. © www.alfain.eu... -
Seite 22: Schweissen Mma (Hüllelektrode - Ele)
Es darf nur erfahrenes Fachpersonal in das Maschineninnere eingreifen. VOR DEM ÖFFNEN DER MASCHINE DAS STROMKABEL AUSSTECKEN! Die Maschine alle sechs Monate öffnen und mit trockener Druckluft intern reinigen. WARNHINWEIS Vorsicht, es können Beschädigungen der Elektronikbauteile durch direkten ALFA IN a.s. © www.alfain.eu... -
Seite 23: Fehlermeldungen
Unregelmäßige Richtige Rolle aufsetzen. Schweißdrahtdurch- oder keine messer. Drahtzufuhr Schlechte Prüfen und eventuell Schweißdrahtqualität. austauschen. Drahtseele im Brenner Prüfen und eventuell verunreinigt oder austauschen. beschädigt. Drahtspulebremse ist Einstellen nach dieser falsch eingestellt. Bedienungsanleitung. ALFA IN a.s. © www.alfain.eu... - Seite 24 Maschine festziehen. eingesteckt. Prüfen und eventuell Beschädigter Brenner. austauschen. Nut auf der Zufuhrrolle entspricht nicht dem Richtige Rolle aufsetzen. Schweißdrahtdurch- Schweißdraht wird durch Zufuhr messer. abgerieben Zufuhr nach dieser Schlechte Zufuhr der Bedienungsanleitung oberen Rolle. einstellen ALFA IN a.s. © www.alfain.eu...
-
Seite 25: Garantieleistung
8. Als die Garantiekarte dient das Kaufdokument (Rechnung), auf dem ist die Seriennummer der Maschine. GARANTIE- UND NACHGARANTIEREPARATUREN Garantiereparaturen führen Hersteller oder autorisierte Serviceorganisationen durch. Auf ähnliche Weise wird auch im Falle der Nachgarantiereparaturen verfahren. ALFA IN a.s. © www.alfain.eu... -
Seite 26: Elektroabfallentsorgung
Produkte nicht in den üblichen Kommunalabfall beigegeben werden können. Für Anwender in den EU - Ländern Wollen Sie elektrische und elektronische Geräte entsorgen, fordern Sie nötige Informationen von ihrem Verkäufer oder Lieferanten an. ALFA IN a.s. © www.alfain.eu...
