Bezeichnung - Alfa In Alf 182 Basic Axe Anweisung Zur Bedienung Und Wartung

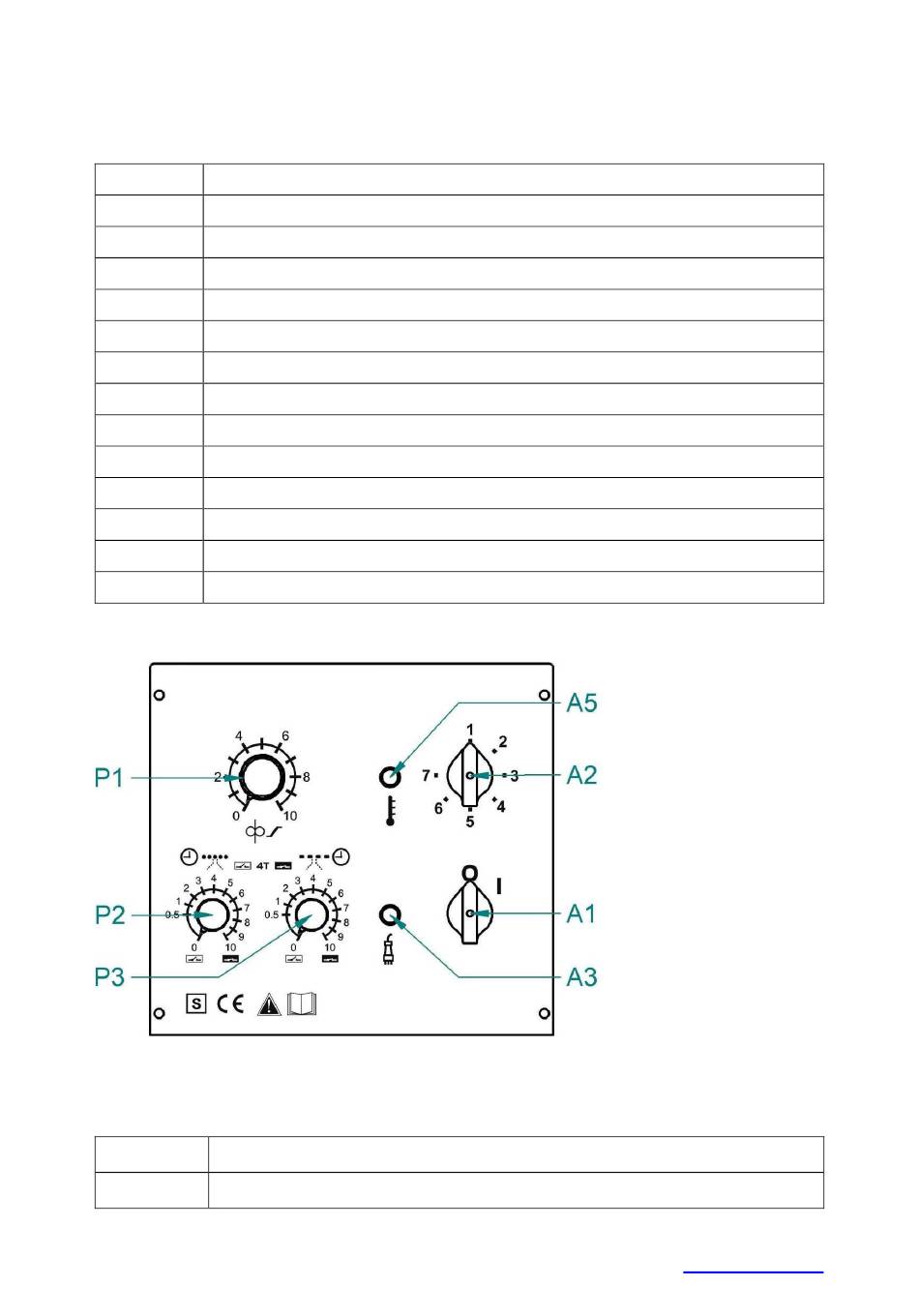

Abb. 1- Allgemeine Maschinenteile
Pos.

BEZEICHNUNG

A1 Hauptschalter
A2 Umschalter Schweißspannung
A3 Kontrollleuchte „EIN" – grüne LED
A4 Erdungskabel mit Zange
A5 Kontrollleuchte Maschinenüberhitzung – gelbe LED
A6 Potentiometer Drahtbahngeschwindigkeit
A7 Eurostecker
A8 Gaserhitzungskonnektor
A9 Schutzgasanschluss
A10 Kabel mit Netzstecker
A11 Verankerungsketten der Gasflaschen
A12 Schweißdrahtvorschub
A13 Halterung der Wickelrolle
SCHALTTAFEL
Abb. 2 - Das Schaltpult
Pos. Bezeichnung
A1 Hauptschalter
ALFA IN a.s. ©
-10-
www.alfain.eu
