c) Schneiden Sie das am Rand der Wickelrolle befestigte Drahtende
ab und schieben es in der Drahtseele (Abb. 4, Pos. E3) über die
Drahtvorschubrolle (Abb.4, Pos. E3) und etwa 5 cm in das Rohr des
Konnektors EURO (Abb.4, Pos E4). Kontrollieren Sie ob der Draht durch
die richtige Rille der Drahtvorschubrolle führt.
d) Kippen Sie die Andruckrollen so herunter (Abb. 4 Pos. E2), damit die
Zähne ineinander greifen und bringen Sie die Spannmutter (Abb.4, Pos.
E1) in senkrechte Lage.
e) Stellen Sie den Druck der Spannmutter so ein, dass ein
problemloser Transport des Drahtes gewährleistet ist, wobei der Draht
nicht deformiert werden darf. Die Stellschraube befindet sich unter der
PVC-Schraube (Abb. 4, Pos.E1).
f) Die Wickelrollenbremse ist vom Hersteller eingestellt. Im Bedarfsfall
kann sie mit der Schraube (Abb. 8, Pos. D1) so nachgestellt werden, dass
beim Anhalten des Vorschubs die Wickelrolle rechtzeitig zum Stehen
kommt. Somit wird ein übermäßiges Abwickeln des Drahtes verhindert.
Eine übermäßig fest angezogene Bremse strengt allerdings unnötig den
Vorschubmechanismus an und es kann zum Durchdrehen des Drahtes
auf den Wickelrollen kommen.

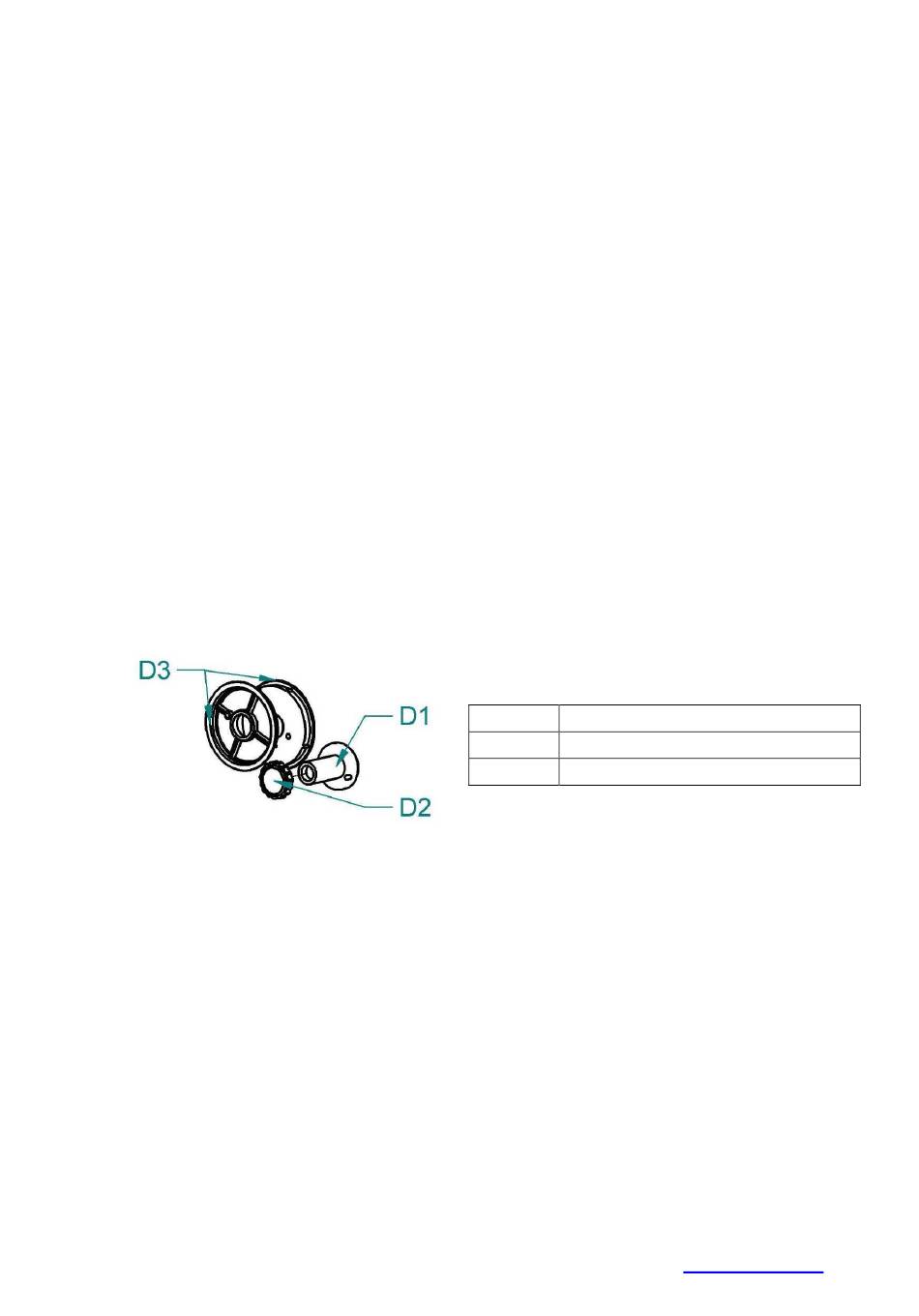

Abb. 8 - Halterung der Wickelrolle
ALFA IN a.s. ©
-18-
D1 Halterung der Wickelrolle
D2 PVC-Schraube
D3 Reduktion
