In the interests of user-safety (Required by safety regulations in some countries) the set should be re-
stored to its original condition and only parts identical to those specified should be used.
Im lnteresse der Benutzersicherheit (erforderliche Sicherheitsregeln in einigen Ländern) muß das Gerät in seinen
Originalzustand gebracht werden. Außerdem dürfen für die spezifizierten Bauteile nur identische Teile verwendet
werden.
SHARP CORPORATION
SERVICE MANUAL
SERVICE-ANLEITUNG
MULTIMEDIA
MULTIMEDIA-PROJEKTOR
MODEL
MODELL
This document has been published to be used for
after sales service only.
The contents are subject to change without notice.
-

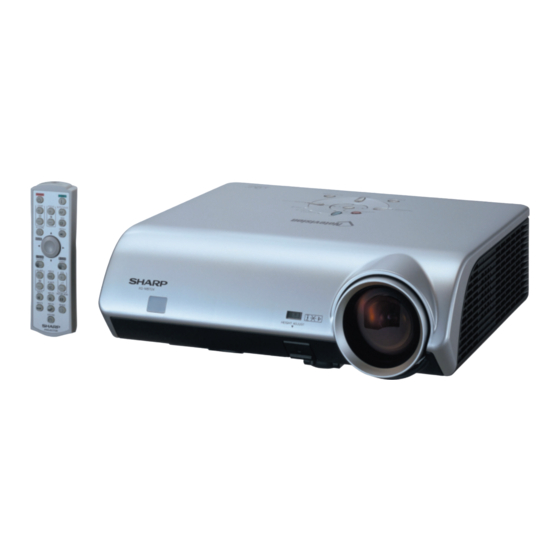

PROJECTOR
XG-MB70X
XG-MB70X
S04A7XG-MB70X
Inhaltsverzeichnis
Verwandte Anleitungen für Sharp XG-MB70X
Inhaltszusammenfassung für Sharp XG-MB70X
-
Seite 47: Spezifikationen
Projektorhandbuch- und Technische Referenz-CD-ROM (UDSKAA052WJZZ), "QUICK GUIDE (Schnellanleitung)"-Aufkleber (TLABZA717WJZZ), Bedienungsanleitung (TiNS-B416WJZZ) Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe... -
Seite 48: Hinweise Für Das Wartungspersonal
XG-MB70X HINWEISE FÜR DAS WARTUNGSPERSONAL 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6... -
Seite 49: Vorsichtsmaßregeln Für Bleifreien Lötzinn
XG-MB70X Vorsichtsmaßregeln für bleifreien Lötzinn 1 Verwendung von bleifreiem Lötzinn Bei den Platinen für dieses Modells wird bleifreies Lot verwendet. Das Symbol LF kennzeichnet bleifreies Lot und findet sich an den Platinen und in den Wartungshandbüchern. Der Buchstabe hinter LF bezieht sich auf die Art des bleifreien Lots. -
Seite 50: Bendienungsanleitung
XG-MB70X Bendienungsanleitung... - Seite 51 XG-MB70X...
- Seite 52 XG-MB70X...
- Seite 53 XG-MB70X...
- Seite 54 XG-MB70X...
-
Seite 55: Pin-Belegung
XG-MB70X Pin-Belegung... -
Seite 56: Abmessungen
XG-MB70X ABMESSUNGEN... -
Seite 57: Entfernen Der Hauptteile
XG-MB70X ENTFERNEN DER HAUPTTEILE 1. Ausbau der Lampentür und der Lampeneinheit 1-1. Die Lampentür-Befestigungsschraube herausdrehen, dann die Lampentür abnehmen. 1-2. Die 2 Lampeneinheits-Befestigungsschrauben herausdrehen, dann die Lampeneinheit abheben. Lampeneinheit Lampentür 2. Ausbau des oberen Gehäuses 2-1. Die 6 Befestigungsschrauben für das obere und das untere Gehäuse herausdrehen. -
Seite 58: Ausbau Der Hauptleiterplatteneinheit Und Der Peripheren Einheiten
XG-MB70X 3. Ausbau der Hauptleiterplatteneinheit und der peripheren Einheiten 3-1. Die 2 Hauptleiterplatten-Befestigungsschrauben (Klemmenseite) herausdrehen. 3-2. Die 8 Hauptleiterplatten-Befestigungsschrauben herausdrehen. 3-3. Die 14 Anschlüsse aus der Hauptleiterplatte entfernen. 3-4. Den Anschluss an der Schalterhalterung herausziehen, dann die 3 Befestigungsschrauben herausdrehen. -
Seite 59: Ausbau Der Vorschaltgerät/Netzteil-Einheit
XG-MB70X 5. Ausbau der Vorschaltgerät/Netzteil-Einheit 5-1. Die 2 Befestigungsschrauben für die Vorschaltgerät/Netzteil-Einheit herausdrehen. 5-2. Die Befestigungsschraube für die Vorschaltgerät/Netzteil-Einheit (Klemmenseite) herausdrehen. Vorschaltgerät/ Netzteil-Einheit 6. Ausbau der Vorschaltgerät/Netzteil-Einheit 6-1. Die Befestigungsschraube für die hintere R/C-Leiterplatteneinheit herausdrehen. 6-2. Die 4 Befestigungsschrauben, 4 WH-Naben und den Randhalter für die Vorschaltgeräteeinheit entfernen. -
Seite 60: Ausbau Der Peripheren Einheiten
XG-MB70X 7. Ausbau der peripheren Einheiten 7-1. Die 4 Befestigungsschrauben für die vordere Einstellereinheit herausdrehen. 7-2. Die 8 Befestigungsschrauben herausdrehen, dann die Halterungen A und B sowie die Erdplatte abnehmen. 7-3. Die 2 Hutmutter für die Einstellereinheit entfernen. Halterung A... -
Seite 61: Rückstellen Des Lampenbetriebszeit-Timers
Sie eine deutliche Verschlechterung der Bild- und Farbqualität feststellen. Die Lampenlebensdauer (Prozentsatz) kann auf der Bildschirmanzeige überprüft werden. ■ Erwerben Sie über einen Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe eine Lampe des Typs AN-MB70LP. ■ Die Warnanzeigen (ON/STANDBY-Taste, Lampen-Anzeige und Temperatur-Warnanzeige) auf dem Projektor weisen auf Funktionsstörungen hin. - Seite 62 XG-MB70X...
-
Seite 63: Beschreibung Der Optik-Einheit
XG-MB70X BESCHREIBUNG DER OPTIK-EINHEIT Erläuterungen für das korrekte Setup der optischen Komponenten und Baugruppen (An- sicht von oben) (Schematische Darstellung) Reflektorspiegel Projektionslinse Farbrad Lampe Feldlinse UV-Filter Stab Beleuchtungslinsen 1 Beleuchtungslinsen 2 Objekt Funktion Lampe Lichtquelle. Gleichstrom-Hochdruck-Quecksilberlampe Farbrad Teilt durch den Farbfilter das Licht aus der Lichtquelle in R, G, B und W auf. - Seite 64 XG-MB70X Wenn nach dem Austausch von DMD eine Abschattung auf der Leinwand erscheint (siehe Abbildung 1), den Beleuchtungsbereich von DMD einstellen, indem man die Einstellschrauben für den optischen Motor dreht. 1. Die Befestigungsschraube für den Einstellhebel 1 lösen. Den Beleuchtungsbereich mit dem Einstellhebel 2 einstellen, dann die Befestigungsschraube für den Einstellhebel 1 anziehen.
-
Seite 65: Elektrische Einstellung
XG-MB70X ELEKTRISCHE EINSTELLUNG Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren EEPROM wird 1. Die folgenden Einstellungen vornehmen: 1. D e n N e t z s c h a l t e r initialisiert S3563 drücken, um den Bearbeitungsmodus einschalten und das Gerät aufzurufen und "SS2"... - Seite 66 XG-MB70X Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren Einstellung des 1. Die folgenden Gruppen und 1. Den Einstellwert überprüfen. DTV-Helligkeit /- Positionen wählen: Contrast : 4 Kontrastes Gruppe: DTV Bright : 40 Position: Contrast Bright DTV R- 1. Dem Eingang 1 das Weiß/ 1.
- Seite 67 XG-MB70X Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren DVD- 1. Die folgenden Gruppen und 1. Den Festwert überprüfen. farbsättigungs- Positionen wählen: Color : 12 Einstellung Gruppe: DVD Position: Color Video-Helligkeit /- 1. Die folgenden Gruppen und 1. Den Festwert überprüfen. Kontrast- Positionen wählen:...
-
Seite 68: Einstellung Bei Der Montage
XG-MB70X Einstellung bei der Montage Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren Einstellung der 1. Den Spannungsbereich der 1. Die Einstellung durchführen, wenn der DLP-Chip DLP-Spannung DLP-Beschreibung lesen. ausgewechselt oder die Chip-/ 2. Den Schalter gemäß dem Formatiererkombination verändert wurde. a b g e l e s e n e n B e r e i c h... -
Seite 69: Prüfung Des Af (Autofokus)
XG-MB70X Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren Ausgabe- 1. Die folgenden Einstellung vornehmen: Einstellwerte Ziel Prozeß- Einstellung der Einstellung Fernbedienung Werkseinstellung bei 4 China Werkseinstellung bei 6 Europa und Andere Staat Werkseinstellung bei 3 Prüfung des AF (Autofokus) <Kamera> Erforderliche Bedingungen: 1. Das Gerät vor der Leinwand von 60 Zoll im Abstand von 1,8 m aufstellen. Im Hintergrund ist keine Lichtquelle (z.B. -
Seite 70: Prozeßmenü
XG-MB70X » Prozeßmenü Prozeßmenü 1 * Nur die schattierten Punkte in den folgenden Tabellen einstellen. Prozeßmenü 1. Schicht VERSION VIDEO TEMP OPTION LAMP LINE VIDEO1 Pedestal EXIT 2. Schicht Voreinstellung 2. Schicht Voreinstellung R-Bright2 Contrast G-Bright2 Tint B-Bright2 Color R-Contrast2... - Seite 71 XG-MB70X Adjustment mode process menu 2 2. Schicht Voreinstellung VERSION Build Boot Code Config RomCode AF Unit EXIT SS3 EU SS4 US SS5 JPN SS6 CHIN EXIT TEMP Temp1 Parameter of sensor1 Temp2 Parameter of sensor2 EXIT OPTION Pixel Gamma...
-
Seite 72: Fehlersuchtabelle
XG-MB70X FEHLERSUCHTABELLE Überprüfung der grund-legenden Funktionen Ist die POWER LED eingeschaltet, oder NEIN Mit dem Abschnitt "Überprüfung des blinkt sie rot oder grün? Stromversorgungssystems" fortfahren. Kann das Gerät mit der Einschalttaste oder Mit dem Abschnitt "Überprüfung der NEIN über die Fernbedienungseinheit... - Seite 73 XG-MB70X Überprüfung des Stromversorgungs- systems NEIN Wird 13 V dem Stift (9) bzw. (11) von Mit dem Abschnitt "Überprüfung des P1707 zugeführt? Netzteils" fortfahren. NEIN Wird 6 V dem Stift (1) bzw. (3) von P1707 Mit dem Abschnitt "Überprüfung des Netzteils"...
- Seite 74 XG-MB70X Überprüfen des Netzteils NEIN Sind die Anschlüsse des Netzteils fest Den Anschluss fest einsetzen. eingesetzt? NEIN Ist die Lampentür vollständig Fix the lamp door with screws. geschlossen? Den Bimetall-Schalter ersetzen oder die NEIN Ist das Bimetall durchgebrannt? rote Taste zum Wiederherstellen drücken.
- Seite 75 XG-MB70X Überprüfung der peripheren Schaltkreise des Mikroprozessors NEIN Liegen ca. 3,3 V und ca. 2,5 V an den Mit dem Abschnitt "Überprüfung des beiden Enden von C2030 bzw. C2029 an? Stromversorgungssystems" fortfahren. NEIN Werden die Oszillationen von 133 Hz und Die peripheren Schaltkreise von X2001 64 Hz aus dem Stift (3) von X2001 bzw.
- Seite 76 XG-MB70X Überprüfung der Lampenfunktion NEIN Laufen die Kühlgebläse? Den Stromversorgungskreis oder Gebläse- Schaltkreis am Hauptschaltkreis überprüfen. FEHLERHAFT IC9102, 9003 und die Mit dem Abschnitt NEIN Wird das Betriebsgeräusch peripheren Schaltkreise "Überprüfung der des Farbrades gehört? des Motortreiber-IC peripheren Schaltkreise IC9101 überprüfen.
- Seite 77 XG-MB70X Überprüfung der peripheren Was ist die Störung des Bildschirms? Schaltkreise des Formatters Regenbogenfarbener Dicke und weiße Bildschirm. Falsche RGB- Schwarzer Bildschirm. Ander. vertikale Linien Farbeinstellung. (blinken). Auch nach der Einstellung Sind die Kontakt- Ist die Buchse von Ist die Buchse von von "Prozess-Menü",...
- Seite 78 XG-MB70X Überprüfung des RGB- Eingangs Die RGB-Signale an INPUT1 oder INPUT2 senden. Mit den Tasten auf dem Hauptgerät oder der Fernbedienung INPUT1 oder INPUT2 wählen. NEIN Mit dem Abschnitt Wird ein Synchronsignal an "Überprüfung des den Stift (30) bzw. (31) von Synchronsignals"...
- Seite 79 XG-MB70X Überprüfung der Komponente Die Komponentensignale an INPUT1 oder INPUT2 senden. Mit den Tasten auf dem Hauptgerät oder der Fernbedienung INPUT1 oder INPUT2 wählen. Wird ein Bildsignal mit einem Synchronsignal an den Stift (46) von IC3002 gesendet? NEIN Wird ein Bildsignal an den...
- Seite 80 XG-MB70X Überprüfung des VIDEO- Eingangs. Die Composite-VIDEO- Signale an INPUT3 senden. Mit den Tasten auf dem Hauptgerät oder der Fernbedienung INPUT3 wählen. Wird ein Bildsignal an den Die VIDEO-IN-Signalleitung von NEIN Q3104 und die Lötung von Stift (1) von IC3103 gesendet? J3101 überprüfen.
- Seite 81 XG-MB70X Überprüfung des Synchronsignal NEIN Liegt ein HV-Synchronsignal am Die peripheren Schaltkreise von C4008 überprüfen. Stift (1) bzw. (6) von IC4010? NEIN IC4008 und IC4010 sind Liegt ein HV-Synchronsignal am defekt. Stift (22) bzw. (23) von IC3002? Wird ein Takt von 27 MHz dem...
- Seite 82 XG-MB70X Überprüfung des Autofokus NEIN Legt sich Schmutz und Staub Schmutz und Staub entfernen, auf die Abdeckung des oder die Abdeckung ersetzen. Autofokussensors, oder ist sie beschädigt? NEIN Den Stromversorgungskreis und Werden 3,3 V, 1,5 V und 2,8 V die peripheren Schaltkreise dem Stift (4) von X5001, dem überprüfen.
- Seite 83 "Erneute Einstellung nach dem Ersetzen von IC8003 (EEP ROM)". NEIN Sind das Netzwerkgerät (z.B. Hub) Defekte Teile im Netzwerk reparieren. zwischen Steuer-PC und XG-MB70X und das Kabel normal? NEIN Empfangen die Stifte (30) und (31) von Die peripheren Schaltkreise von J8201 (RJ-45- IC8201 (PHY-Empfänger) ein Signal,...
- Seite 84 XG-MB70X Überprüfung von RS-232C Eine Kommunikation ist nicht möglich, selbst wenn der Steuer-PC und der Projektor mit einem RS-232C-Kabel verbunden werden. NEIN st das Anschlusskabel richtig Das Anschlusskabel ersetzen. angeschlossen? (Crosskabel) NEIN Empfängt der Stift (8) von IC8002 ein R8002 und die peripheren Schaltkreise von SC8001 Signal? überprüfen.
-
Seite 85: Erneute Einstellung Nach Dem Ersetzen Von Ic8003 (Eep Rom)
XG-MB70X Erneute Einstellung nach dem Ersetzen von IC8003 (EEP ROM) Da die MAC-Adresse zur Standardeinstellung zurückkehrt, die untenstehenden Schritt zur erneuten Einstellung durchführen. 1 Das obere Gehäuse des Projektors öffnen, und die MAC-Adresse (MAC: ************) des Aufklebers an der Leiterplatte prüfen. -
Seite 86: Chassis Layout
XG-MB70X CHASSIS LAYOUT / CHASSIS-ANORDNUNG... - Seite 87 XG-MB70X...
-
Seite 88: Block Diagram
XG-MB70X BLOCK DIAGRAM / BLOCKSCHALTBILD DCLK MAIN_UNIT COMY,COMC IC3105 BU2 ~ BU X2001 TC90A69F GY2 ~ GY IC3103 (B+5VA) RST_SYS VIDEO RV2 ~ BV (133MHz) VIDEO VHSYNC, VVSYNC IC2003 TB1274AF ACTDAT (B+5VA) X2002 POWERGO IC3002 X3001 RESET (BU+3.3V) Y,CB,CR 27MHz SYNCG SYNC. - Seite 89 XG-MB70X DCLK FORMATTER UNIT IC9001 IC9006 RDRAM TCDCR83D K4R271TB BU2 ~ BU9 GY2 ~ GY9 X9001 RV2 ~ BV9 ACTDATA (60MHz) IC9004 POWERGOOD IC9003 X9002 FLASH RESETZ (BU+3.3V) DDP1000 (100MHz) (B+3.3VD) IC9301 (B+2.5VD) DAD1000 (B+12VDMD) (B+3.3VD) LAMP_POW IC1701 IC9101 Motor Driver...
-
Seite 90: Overall Wiring Diagram
XG-MB70X OVERALL WIRING DIAGRAM / GESAMTSCHALTPLAN COLOR WHEEL CFILWA080WJ01 PHOTO SENSOR UNIT ZOOM/FOCUS MOTOR RUNTKA091WJZZ RMOTBA005WJZZ LAMP FAN SPEAKER IRIS MOTOR NFANSA017WJZZ THERMAL P1101 RSP-ZA085WJQZ RMOTBA006WJZZ QCNW-D0 ZOOM MOTOR CMOS CAMERA UNIT IRIS MOTOR RUNTKA090WJZZ FOCUS QCNW-C720WJQZ MOTOR P3503 P3551... - Seite 91 XG-MB70X WJ01 THERMAL FUSE QCNW-D074WJZZ FRONT R/C UNIT FORMATTER UNIT DUNTKC615WEF0 DUNTKC613WEF0 P1501 P1708 SC9001 SC2501 P3501 THERMAL SENSOR QCNW-B114WJZZ P1702 EXHAUST FAN2 NFANRA034WJZZ P1701 EXHAUST FAN1 NFANRA023WJZZ P1703 POWER FAN P3502 LAMP CLMPFA017WEF0 BI-METAL ASSY QCNW-C671WJPZ P1551 REAR R/C UNIT...
-
Seite 92: Waveforms
XG-MB70X WAVEFORMS / WELLENFORMEN 1 IC3101 (28) pin 2 IC3101 (29) pin 3 IC3101 (31) pin 4 IC3101 (35) pin (VS-OUT) (HS-OUT) (SCP-IN) (R-OUT) H : 4m sec/div H : 20µ sec/div H : 20µ sec/div H : 20µ sec/div... -
Seite 93: Printed Wiring Board Assemblies
XG-MB70X PRINTED WIRING BOARD ASSEMBLIES LEITERPLATTENEINHEITEN FRONT R/C Unit (Side A) FRONT R/C Unit (Side B) VORDERE R/C-Einheit (Seite-A) VORDERE R/C-Einheit (Seite-B) REAR R/C Unit (Side A) REAR R/C Unit (Side B) Hintere R/C-Einheit (Seite-A) Hintere R/C-Einheit (Seite-B) - Seite 94 XG-MB70X MAIN Unit (Side-A) HAUPT-einheit (Seite-A)
- Seite 95 XG-MB70X...
- Seite 96 XG-MB70X MAIN Unit (Side-B) HAUPT-einheit (Seite-B)
- Seite 97 XG-MB70X...
- Seite 98 XG-MB70X FORMATTER Unit (Side-A) FORMATTER -einheit (Seite-A)
- Seite 99 XG-MB70X FORMATTER Unit (Side-B) FORMATTER -einheit (Seite-B)
-
Seite 100: Netzteeinheit (Seite-A)
XG-MB70X POWER BALLAS Unit (Side A) POWER BALLAST Unit (Side B) NETZTEeinheit (Seite-A) NETZTEeinheit (Seite-B) -
Seite 101: Parts List
Contact your nearest SHARP Parts Distributor. For location of SHARP Parts Distributor, 5. KODE 6. QUANTITÄT Please call Toll-Free; 1-800-BE-SHARP in CANADA: Contact SHARP Electronics of Canada Limited Phone (416) 890-2100. ★ MARK: SPARE PARTS-DELIVERY SECTION ★ MARKIERUNG : ERSATZTEILE-LIEFERUNG ★... - Seite 117 XG-MB70X CABINET AND MECHANICAL PARTS 23-1 23-3 23-2 23-1 2-10 2-17 2-13 2-10 2-17 2-1-2 2-1-4 57 37 2-1-1 2-12 2-1-3 2-16 2-1-5 2-17 2-1-6 2-11 2-14 2-14 2-11 2-15 2-2-5 3-1-2 2-15 2-2-4 3-1-2 3-1-2 2-2-1 2-2-3 3-1-1 2-2-2...
- Seite 122 SCHEMATIC DIAGRAM SCHEMATISCHER SCHALTPLAN MODEL XG-MB70X MODELL CONTENTS Page DESCRIPTION OF SCHEMATIC DIAGRAM …………………………………………………… D2 MAIN Unit …………………………………………………………………………………… D3 ∼ D26 FORMATTER UNIT …………………………………………………………………………D27 ∼ D36 POWER UNIT ………………………………………………………………………………D37 ∼ D38 R/C FRONT UNIT ………………………………………………………………………………… D39 R/C REAR UNIT …………………………………………………………………………………… D39...
-
Seite 123: Description Of Schematic Diagram
DESCRIPTION OF BESCHREIBUNG DES SCHEMATIC DIAGRAM SCHEMATISCHEN SCHALTPLANS VOLTAGE MEASUREMENT CONDITION: SPANNUNGSMESSUNGEN: 1. Voltages at test points are measured at the 1. Spannungen an den Prüfpunkten werden bei einer supply voltage of AC 220V. Signals are fed by a color Netzspannung von 220V gemessen, Signale werden für die Wartung mit einem Farbbalken-Signal generator bar signal generator for servicing purpose and the... - Seite 124 Ë MAIN UNIT / HAUPTEINHEIT-1/12...
- Seite 126 Ë MAIN UNIT / HAUPTEINHEIT-2/12...
- Seite 128 Ë MAIN UNIT / HAUPTEINHEIT-3/12...
- Seite 130 Ë MAIN UNIT / HAUPTEINHEIT-4/12...
- Seite 132 Ë MAIN UNIT / HAUPTEINHEIT-5/12...
- Seite 134 Ë MAIN UNIT / HAUPTEINHEIT-6/12...
- Seite 136 Ë MAIN UNIT / HAUPTEINHEIT-7/12...
- Seite 138 Ë MAIN UNIT / HAUPTEINHEIT-8/12...
- Seite 140 Ë MAIN UNIT / HAUPTEINHEIT-9/12...
- Seite 142 Ë MAIN UNIT / HAUPTEINHEIT-10/12...
- Seite 144 Ë MAIN UNIT / HAUPTEINHEIT-11/12...
- Seite 146 Ë MAIN UNIT / HAUPTEINHEIT-12/12...
- Seite 148 Ë FORMATTER UNIT / FORMATTER-EINHEIT-1/5...
- Seite 150 Ë FORMATTER UNIT / FORMATTER-EINHEIT-2/5...
- Seite 152 Ë FORMATTER UNIT / FORMATTER-EINHEIT-3/5...
- Seite 154 Ë FORMATTER UNIT / FORMATTER-EINHEIT-4/5...
- Seite 156 Ë FORMATTER UNIT / FORMATTER-EINHEIT-5/5...
- Seite 158 Ë POWER UNIT / NETZTEILEINHEIT...
- Seite 160 Ë R/C FRONT UNIT Ë R/C REAR UNIT...
