XG-MB50X
XR-11XC
XR-10X/S
XR-20X/S

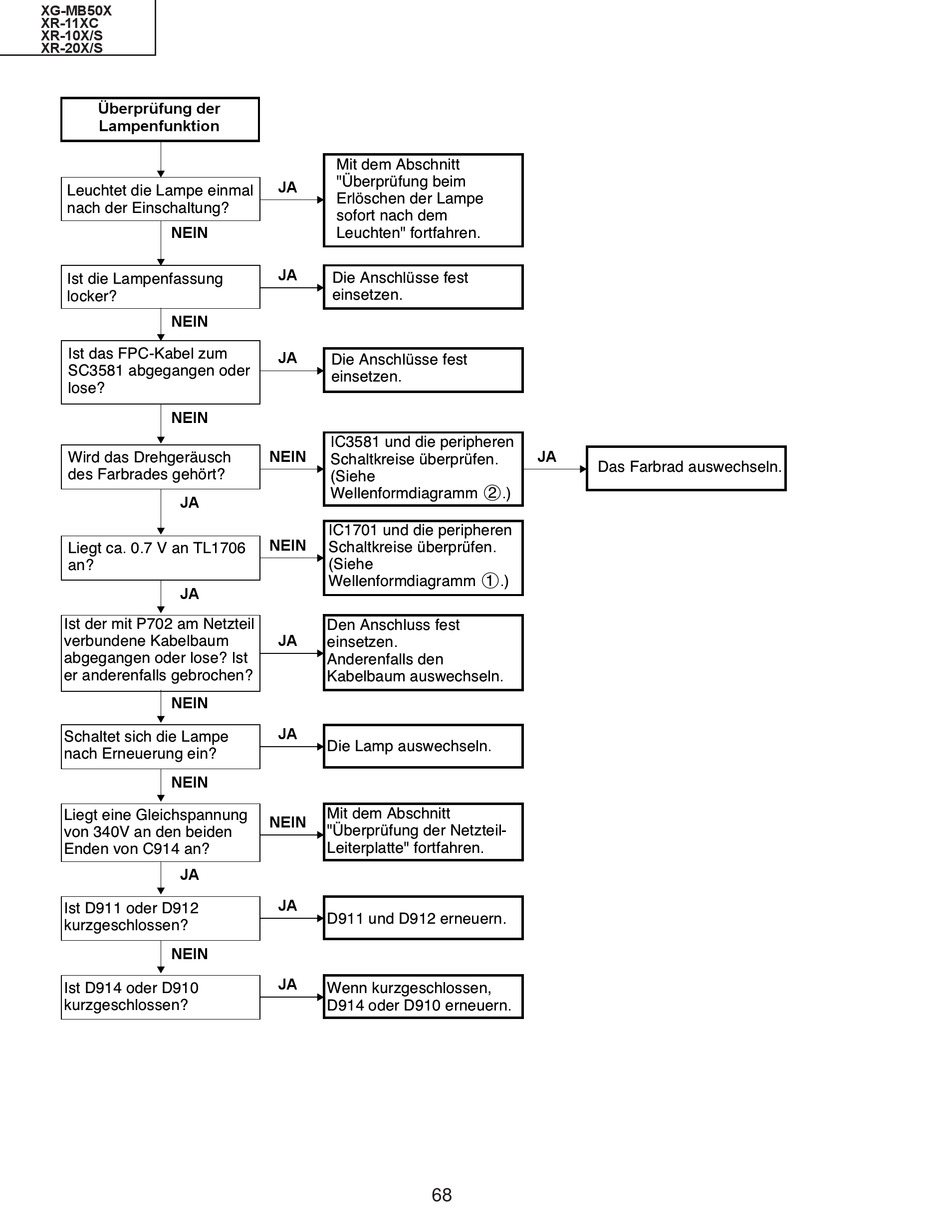

Überprüfung der
Lampenfunktion
Leuchtet die Lampe einmal
nach der Einschaltung?
NEIN
Ist die Lampenfassung
locker?
NEIN
Ist das FPC-Kabel zum
SC3581 abgegangen oder
lose?
NEIN
Wird das DrehgerŠusch
des Farbrades gehšrt?
JA
Liegt ca. 0.7 V an TL1706
an?
JA
Ist der mit P702 am Netzteil
verbundene Kabelbaum
abgegangen oder lose? Ist
er anderenfalls gebrochen?
NEIN
Schaltet sich die Lampe
nach Erneuerung ein?
NEIN
Liegt eine Gleichspannung
von 340V an den beiden
Enden von C914 an?
JA
Ist D911 oder D912
kurzgeschlossen?
NEIN
Ist D914 oder D910
kurzgeschlossen?
it dem Abschnitt
"†berprŸfung beim
JA
Erlšschen der Lampe
sofort nach dem
Leuchten" fortfahren.
Die AnschlŸsse fest
JA
einsetzen.
Die AnschlŸsse fest
JA
einsetzen.
IC3581 und die peripheren
Schaltkreise ŸberprŸfen.
NEIN
(Siehe
Wellenformdiagramm
IC1701 und die peripheren
Schaltkreise ŸberprŸfen.
NEIN
(Siehe
Wellenformdiagramm
Den Anschluss fest
einsetzen.
JA
Anderenfalls den
Kabelbaum auswechseln.
JA
Die Lamp auswechseln.
it dem Abschnitt
"†berprŸfung der Netzteil-
NEIN
Leiterplatte" fortfahren.
JA
D911 und D912 erneuern.
Wenn kurzgeschlossen,
JA
D914 oder D910 erneuern.
68
JA
Das Farbrad auswechseln.
.)
2
.)
1
