CONSERVARE PER USO FUTURO
PREVISTO PER STAMPA A COLORI
MR8534/MR8570/MR8590
DESCRIZIONE

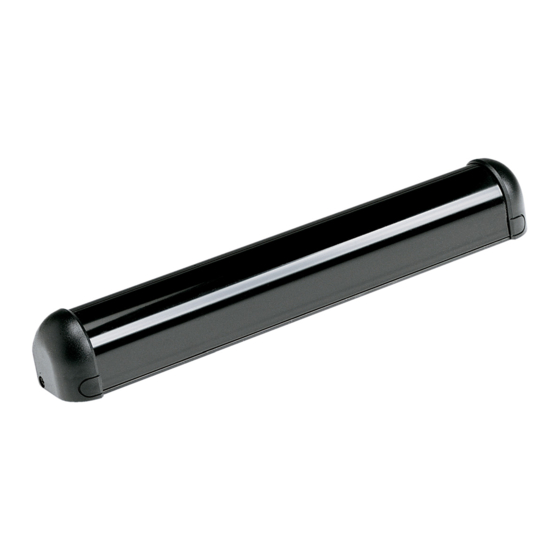

E' un rilevatore di sicurezza per porte automatiche girevoli basato sulla tecnologia ad infrarossi attivi. Per proteggere l'area
di fronte all'anta mobile, è necessario installare i moduli nella parte superiore e da entrambi i lati della porta.
1
2
3
4
5
6
SPECIFICHE TECNICHE
Tecnologia :
Campo di emissione:
Altezza di montaggio:
Tempo di risposta:
Tempo massima di prensenza:
Alimentazione:
Consumo di corrente massima:
Uscite:
Tensione massima ai contatti:
Corrente massima ai contatti:
Capacitá in non alimentazione:
Ingressi:
Tensione massima ai contatti:
Soglia di:
Numero massimo di moduli:
Riflessività:
Grado di protezione:
Gamma di temperatura:
Durata di vita stimata:
Certificazione:
MR8534-70-90/FA01345M06 - 06/2019
RILEVATORE DI SICUREZZA
PER PORTE GIREVOLI
Per i prodotti a partire dalla versione 0500
Vedere l'etichetta del prodotto per il numero di serie

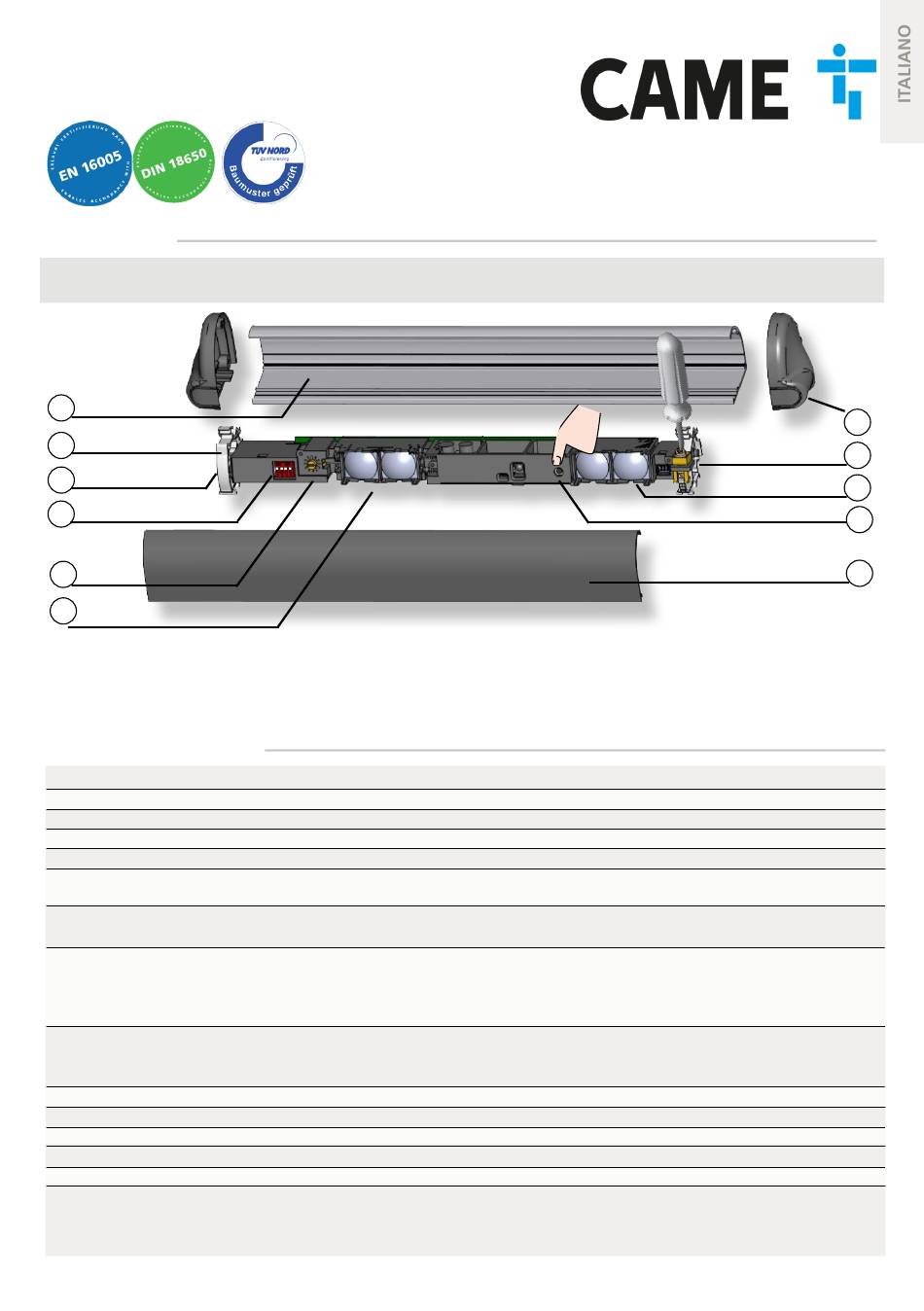

1. profilato
2. clip di supporto
3. connettore
4. DIP-switch
5. vite di calibrazione
6. ricevitore
infrarosso attivo con soppressone dello sfondo
400 mm (L) x 70 mm (P) (4 punti a 2 m di altezza di montaggio)
1,3 m a 3,5 m
64 ms (typ)
1 minuto
12 V - 24 V AC +/-10% ; 12 V - 30 V DC -5%/+10%
(da far funzionare solo con unità di alimentazione compatibili con le normative SELV)
95 mA @ 24 V AC/ 70 mA @ 24 V DC; 170 mA @ 12 V AC/ 130 mA @ 12 V DC (MASTER)
85 mA @ 24 V AC/ 60 mA @ 24 V DC; 180 mA @ 12 V AC/ 113 mA @ 12 V DC (altri moduli)
2 relé (liberi di potenziale)
42 V AC/DC
1 A (resistente)
30 W (DC) / 42 VA (AC)
1 optoaccoppiatore (libero di potenziale)
30 V
stato alto: >10 V DC; stato basso: <1 V DC
4 (fino a 6 se 24 V DC)
min. 5% a una lunghezza di onde IR di 850 mm
IP54
-25° a +55° C; 0-95% umidità relativa, non condensante
20 anni
DIN 18650-1: ch. 5.7.4; EN 16005 ch. 4.6.8;
EN 12978; IEC/EN 61508 (SIL2)
EN ISO 13849-1 Performance Level «c» CAT. 2
(a condizione che il sistema di controllo effettui il monitoraggio del rilevatore almeno una volta per ogni ciclo porta)
7. tappi laterali
8. clip con vite di regolazione dell' angolo
9. emettitore (TX)
10. pulsante
11. frontalino
Le specifiche tecniche possono essere modificate senza preavviso.
Misurato in condizioni ottimali.
7
8
9
10
11
