NEDERLANDS

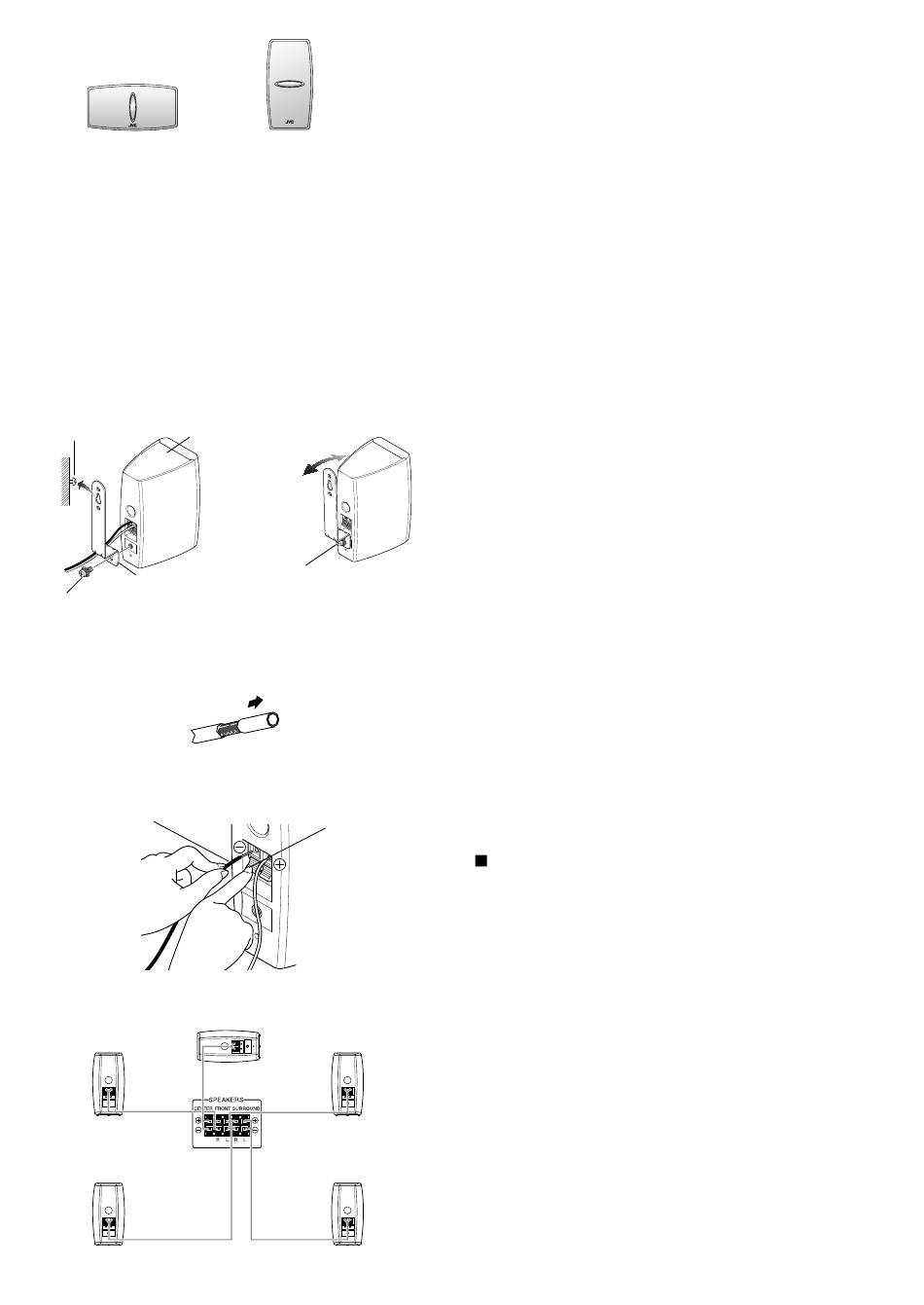

I Soorten luidsprekersystemen
SP-X103C
Midden-luidspreker (1)
I Waar u op moet letten wanneer u het luidsprekersysteem
aan de wand of aan zuilen wilt bevestigen.
G Controleer of en zorg ervoor dat de wanden of zuilen die u wilt gebruiken
sterk genoeg zijn om het luidsprekersysteem te dragen. Zijn deze te zwak,
dan dient u ze eerst te verstevigen.
Als u te zwakke wanden of zuilen gebruikt, is het mogelijk dat het
luidsprekersysteem valt, wat kan leiden tot letsel en/of andere problemen.
G Installeren van de meegeleverde wandbeugel
1) Sluit het luidsprekersnoer aan.
2) Installeer de meegeleverde wandbeugel aan de behuizing van de
luidspreker met de eveneens meegeleverde schroef.
3) Bepaal de hoek van de luidspreker.
4) Hang de luidspreker met het gat in de wandbeugel aan een spijker of
schroef in de wand.
Schroef
Behuizing van de
(niet meegeleverd)
luidspreker
Wandbeugel
Schroef (M5 × 10 mm)
(meegeleverd)
I AANSLUITINGEN
1. Draai de kern van de luidsprekerdraad aan het uiteinde rond en
verwijder de beschermende isolatielaag als de draad volledig is
geïsoleerd.
2. Steek de draad in het gat terwijl u de klem van de aansluiting
neerdrukt.
Zwart
Midden-luidspreker
Satelliet
(Front, rechts)
SP-X103F
Luidspreker-aansluitingen
op de versterker
SP-X103F
Satelliet
(Surround, rechts)
SP-X103F
Satelliet luidsprekers (4)
Stel de hoek in door de schroef losser te draaien.
Draai de schroef weer vast nadat u de gewenste
hoek heeft ingesteld.
Neerdrukken
Satelliet
(Front, links)
SP-X103C
SP-X103F
SP-X103F
Satelliet
(Surround, links)
I AANSLUITINGEN
• Sluit de LINKER luidspreker-aansluitingen van de versterker aan op die
van de LINKER luidspreker en sluit de RECHTER aansluitingen aan op
die van de RECHTER luidspreker en de MIDDEN aansluitingen op die
van de MIDDEN luidspreker met behulp van de meegeleverde
luidsprekersnoeren, terwijl u er op let dat de polariteit correct blijft; (+) op
(+) en (–) op (–). Sluit de zwarte luidsprekersnoeren aan op de (–)
aansluitpunten.
• Schakel de spanning van alle aangesloten komponenten uit alvorens de
luidsprekers met de versterker te verbinden.
• De nominale impedantie van de SP-X103 bedraagt 8 Ω.
Kies daarom een versterker waarop u een luidspekersysteem kunt
aansluiten met een impedantie belasting van 8 Ω.
• Het maximum verwerkingsvermogen van de SP-X103 bedraagt 100 W.
Te hoge ingang kan in abnormale geluidsreproduktie en in beschadigingen
resulteren.
Overbelasting en verbranding van de bedrading kan worden veroorzaakt,
wanneer de hieronder beschreven signalen naar de luidspekers worden
gevoed, zelfs wanneer de signalen onder het maximaal toegestane
ingangsvermogen zijn. Verminder eerst het volume van de versterker.
1) Ruis, zoals dit optreedtijdens afstemming op een FM-zender.
2) Hoogfrekwentie signalen van een hoog niveau, zoals die tijdens het
vooruitspoelen van een tapedeck worden geproduceerd.
3) Klikkende geluiden, die worden veroorzaakt door het in - en
uitschakelen van de netspanning van andere komponenten.
4) Klikkende geluiden, zoals die worden geproduceerd bij het tot stand
brengen of verbreken van aansluitingen terwijl de netspanning is
ingeschakeld.
5) Klikkende geluiden, zoals die optreden bij het vervangen van het
element van een draaitafel terwijl de netspanning is ingeschakeld.
6) Klikkende geluiden, zoals die worden geproduceerd door bediening
van de schakelaars van de versterker.
7) Voortdurende hoogfrekwentie-oscillatie, of hoogtonige, elektronisch
geproduceerde geluiden van muziekinstrumenten.
8) Rondzingend geluid bij gebruik van mikrofoons.
I LUIDSPREKER VOOR A/V KOMBINATIE
De SP-X103 is magnetisch afgeschermd zodat deze in de buurt van een
TV en monitor kan worden geplaatst en hierbij de kleuren op het scherm
van deze toestellen niet door de luidspreker worden aangetast.
Indien de luidspreker echter op een verkeerde wijze wordt geãnstalleerd,
worden de kleuren mogelijk wel aangetast.
Let daarom op het volgende:
1. Wanneer u deze luidsprekers in de buurt van een TV plaatst, moet u de
spanningsschakelaar van de TV in de uit-stand drukken of de stekker uit
het stopkontakt trekken alvorens u de luidsprekers installeert.
Wacht vervolgens tenminste 30 minuten nadat het systeem is
geãnstalleerd alvorens de spanning van de TV weer in te schakelen.
2. Indien er een andere luidspreker bij de TV wordt geplaatst, kan die
luidspreker mogelijk een negatieve invloed op de kleuren van het beeld
hebben.
3. Het kan voorkomen dat deze magnetisch afgeschermde luidsprekers een
negatieve invloed op bepaalde typen TV's heeft.

TECHNISCHE GEGEVENS

Type
Luidspreker
Toegestane vermogenverwerking : 100 W
Impedantie
Frekwentiekarakteristiek
Geluidsdrukniveau
Afmetingen (B × H × D)
Satelliet luidsprekers
Midden-luidspreker
Gewicht
Accesoires
– 6 –
: 1-weg 2-luidsprekers bass reflex
(Magnetisch afgeschermd)
: 5,5 cm conus × 2
: 8 Ω
: 80 Hz t/m 20 000 Hz
: 81 dB/W·m
: 82 mm × 159 mm × 111 mm
: 158 mm × 87 mm × 111 mm
: Elk 0,77 kg
: Luidsprekerkabel
(10 m) ................................. 2
(5 m) ................................... 3
Wandbeugel ........................ 2
Schroef (M5 × 10 mm) ........ 2
