SUOMI

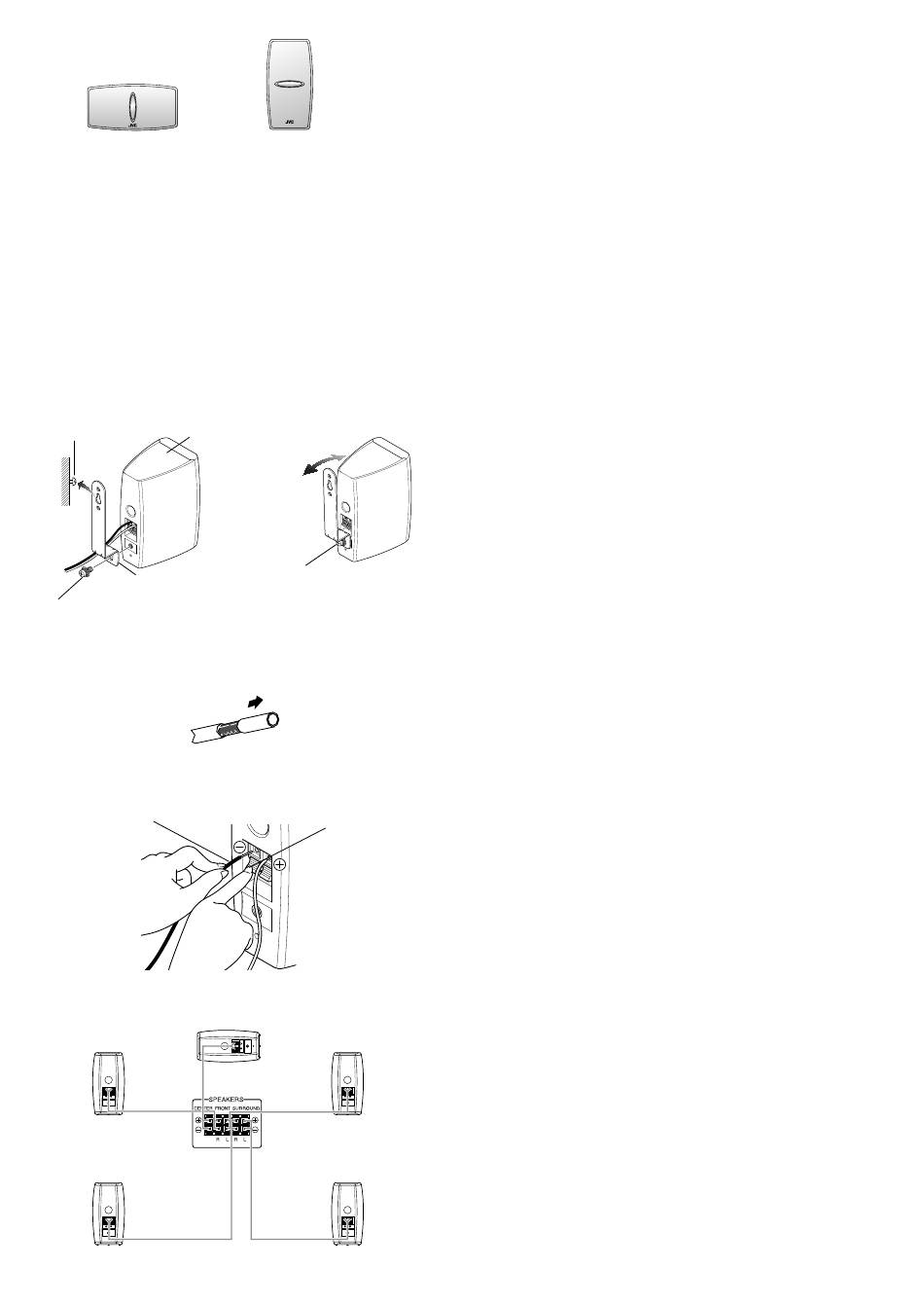

I Kaiutinjärjestelmän tyypit
SP-X103C
Keskikaiutin (1)
I Mitä on otettava huomioon ripustettaessa kaiuttimet seinälle
tai pilariin
G Varmista, että seinä tai pilari on tarpeeksi vahva kaiuttimien asennukseen.
Jos seinä tai pilari on heikko, se on vahvistettava.
Jos kaiuttimet asennetaan sellaiselle seinälle tai pilariin, joka ei ole
tarpeeksi vahva, kaiuttimet saattavat pudota ja vahingoittaa lähellä olevia
ja/tai aiheuttaa muita ongelmia.
G Varusteisiin kuuluvan ripustuskiinnikkeen asennus
1) Liitä kaiutinjohto.
2) Asenna varusteisiin kuuluva ripustuskiinnike kaiuttimeen varusteisiin
kuuluvalla ruuvilla.
3) Aseta kaiutin sopivaan asentoon.
4) Ripusta ripustuskiinnike seinään kiinnitettyyn nauhalaan tai puuruuviin
kiinnikkeessä olevasta aukosta.
Kaiutin
Ruuvi (ei toimiteta)
Ripustuskiinnike seinälle
ripustamista varten
Ruuvi (M5 × 10 mm)
(toimitetaan)
I LIITÄNTÄ
1. Jos johdot ovat eristettyjä, kierrä johdon jokaisen johtimen päät yhteen
ennen kuin poistat eristeen.
2. Aseta se reikään painamalla samalla alas liittimen vipua.
Musta
Satelliitti
(Etu, oikea)
SP-X103F
Vahvistimessa olevat
kaiutinliittimet
SP-X103F
Satelliitti
(Surround, oikea)
SP-X103F
Satelliittikaiuttimet (4)
Asentoa voidaan säätää löysentämällä ruuvia.
Kiristä ruuvi asennon säätämisen jälkeen.
Paina
Keskikaiutin
Satelliitti
(Etu, vasen)
SP-X103C
SP-X103F
SP-X103F
Satelliitti
(Surround, vasen)
I LIITÄNTÄ
• Liitä vahvistimen VASEMMAT kaiutinliittimet VASEMMAN kaiuttimen
liittimiin, OIKEAT liittimet OIKEISIIN liittimiin ja KESKI-liittimet KESKI-
liittimiin varusteisiin kuuluvilla kaiutinjohdoilla kuvassa näytetyllä tavalla
varmistaen, että napaisuus tulee oikein; (+) liittimeen (+) ja (–) liittimeen
(–). Kytke mustat kaiutinjohdot (–) liitäntöihin.
• Katkaise koko järjestelmän virta ennen kuin suoritat liitännät kaiuttimista
vahvistimeen.
• Mallin SP-X103 nimellinen impedanssi on 8 Ω. Valitse käytettäväksi
vahvistin, johon voidaan liitää 8 Ω kuormitusimpedanssin omaavat
kaiuttimet.
• Mallin SP-X103 enimmäisteho on 100 W. Liiallinen antoteho aiheuttaa
epänormaalia kohinaa ja jopa vahinkoa.
Tapauksissa, missä kaiuttimet joutuvat alla kuvattujen signaalien
kohteeksi, vaikka signaalit olisivat alle sallitun maksimi antotehon, ne
saattavat aiheuttaa ylikuormitusta ja polttaa kaiuttimien johdot.
Vähennä siis vahvistimen äänenvoimakkuutta jo ennalta.
1) Kohinaa FM-virityksen aikana.
2) Kasettidekistä eteenpäinkelauksen aikana muodostuneet vahvat,
korkeataajuuksisia komponentteja sisältävät signaalit.
3) Klik-ääni, joka syntyy silloin kun toisten osien virta kytketään ja
katkaistaan.
4) Klik-ääni, joka syntyy silloin kun kytketään tai irrotetaan johtoja virran
ollessa päällä.
5) Klik-ääni, joka syntyy silloin kun vaihdetaan hylsy virran ollessa päällä.
6) Klik-ääni, joka syntyy silloin kun käytetään vahvistimen kytkimiä.
7) Jatkuva korkea värähtely tai elektronisesti tuotettu korkea soittimen
ääni.
8) Ulinaa mikrofonia käytettäessä.
I A/V-YHDISTELMÄÄ VARTEN OLEVA KAIUTIN
Malli SP-X103 on magneettisuojattu, joten sen vo sijoittaa TV-vastaanottimien ja
monitorien viereen ilman että kuva vääristyy.
Väriin sattaa kuitenkin tulla muutoksia sen mukaan, kuinka kaiutinjärjestelmä on
asennettu.
Kiinnitä huomiota seuraaviin seikkoihin:
1. Kun asetat nämä kaiuttimet TV-vastaanottimen lähelle, katkaise
vastaanottimen päävirtakytkin tai iroota se seinäkoskettimesta, enne kuin
asennat kaiuttimet.
Asennettuasi järjestelmän odota ainakin 30 minuuttia ennen kuin kytket
TV-vastaanottimen virran päälle.
2. Mikäli toinen kaiutinjärjestelmä on sijoitettu TV-vastaanottimen lähelle,
järjestelmä saattaa aiheuttaa värin epätasaisuutta TV-kuvassa.
3. Vaikka nämä kaiuttimet on suojattu, ne saattavat aiheuttaa häiriöitä jonkin
tyyppisille TV-vastaanottimille. Jos näin käy, tulee kaiuttimet siirtää pienen
etäisyyden päähän TV-vastaanottimesta.
I TEKNISET TIEDOT
Tyyppi
Kaiuttimet
Enimmäisteho
Impedanssi
Taajuusalue
Äänenpainetaso
Mitat (L × K × S)
Satelliittikaiuttimet
Keskikaiutin
Paino
Vakiovarusteet
– 10 –
: 1-teinen 2-kaiutinjärjestelmä
bassorefleksi
(Magneettisesti suojattu tyyppi)
: 5,5 cm kartiomuotoinen × 2
: 100 W
: 8 Ω
: 80 Hz – 20 000 Hz
: 81 dB/W·m
: 82 mm × 159 mm × 111 mm
: 158 mm × 87 mm × 111 mm
: 0,77 kg
: Kaiutinjohto
(10 m) .................................................... 2
(5 m) ...................................................... 3
Ripustuskiinnike seinälle ripustamista
varten .................................................... 2
Ruuvi (M5 × 10 mm) ............................. 2
