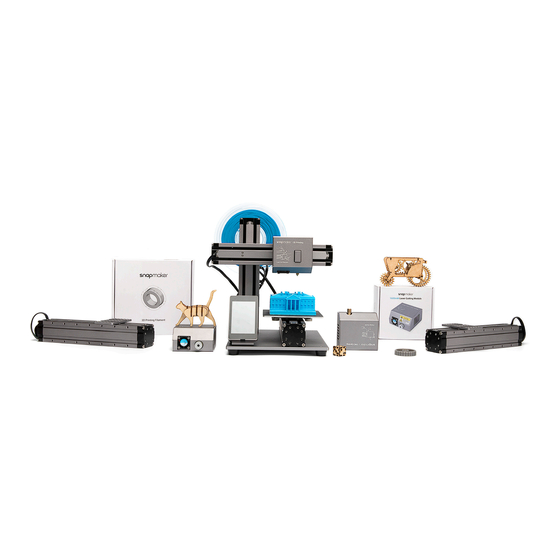

Snapmaker SM3DP005 Kurzanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Kurzanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Snapmaker SM3DP005

Inhaltszusammenfassung für Snapmaker SM3DP005

  • Seite 1 Kurzanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise Bevor Sie Beginnen Aufbau des 3D-Druckers Verwendung des 3D-Druckers Nivellieren des Heizbettes Filament einfügen 3D-Druck starten...

  • Seite 3: Haftungsausschluss

    Copyright © 2019 Snapmaker. Alle Rechte weltweit vorbehalten. Diese Sprachversion der Sicherheits- und Konformitätsinformationen wird vom Hersteller überprüft (Originalhandbuch). Kein Teil dieser Veröffentlichung, einschließlich der Bilder, darf ohne vorherige schriftliche Genehmigung von Snapmaker reproduziert und/oder veröffentlicht werden, sei es durch Druck, Fotokopie, Mikrofilm oder auf andere Weise.

  • Seite 6: Sicherheit Und Konformität

    SICHERHEIT UND KONFORMITÄT Es ist sehr wichtig, sicher mit Ihrem Snapmaker Original zu arbeiten. In diesem Kapitel geht es um Sicherheit und Gefahren. Bitte lesen Sie alle Informationen sorgfältig durch, um mögliche Unfälle und Verletzungen zu vermeiden. Allgemeine Sicherheitshinweise • Sie bemerken ungewöhnliche Geräusche vom Snapmaker Original, der bisher nicht zu hören war.

  • Seite 7: Gesundheit

    Temperaturen von bis zu 250°C und das beheizte Druckbett Temperaturen von bis zu 80°C erreichen kann. Berühren Sie nicht beide mit bloßen Händen. Lassen Sie den Snapmaker immer 5 Minuten abkühlen, bevor Sie die Druckergebnisse entfernen, und lassen Sie den Drucker mindestens 30 Minuten abkühlen, bevor Sie Wartungen oder Änderungen vornehmen.
  • Seite 8 Sicherheitshinweise für den 3D-Druck Bei unsachgemäßer Bedienung kann der Snapmaker durch die beheizte Düse und das beheizte Bett brennen. Bitte bauen Sie die Maschine strikt nach der Kurzanleitung zusammen und folgen Sie dem Online-Handbuch (https://manual.snapmaker. com/). Lesen Sie diesen Abschnitt durch, bevor Sie mit dem 3D-Druck beginnen, und stellen Sie sicher, dass alle anderen, die ihn verwenden, ihn auch lesen.

  • Seite 9: Betriebsumgebung

    • Extreme Temperatur oder Luftfeuchtigkeit Sicherheitshinweise für die Lasergravur Eine unsachgemäße Bedienung des Snapmaker kann zu Feuer, Augen- oder Hautverletzungen oder anderen schwerwiegenden Folgen der Lasereinwirkung führen. Bitte installieren Sie das Lasergravurmodul strikt nach der Anleitung für die Lasergravur und folgen Sie der Online- Bedienungsanleitung (https://manual.snapmaker.com/).

  • Seite 10: Lasersicherheit

    Laser vorbeibewegt hat. Wenn eine anhaltende Flamme auf dem Brandgefahr Material auftritt: • Verwenden Sie den Snapmaker nicht, um Dinge zu lasergravieren, die nicht (1) Schalten Sie die Maschine aus und ziehen Sie den Netzstecker. vom Snapmaker unterstützt werden, auch wenn Sie nicht beabsichtigen, sie zu (2) Wenn dies sicher ist, löschen Sie das Feuer mit einem nassen Handtuch...

  • Seite 11: Nicht Modifizieren Oder Warten

    • Die Größe des Materials muss kleiner als 125 x 125 mm (4,9 x 4,9 Zoll) sein. Um das Verletzungsrisiko zu reduzieren: • Legen Sie kein aufgerolltes Material in den Snapmaker. Es kann zu hoch sein • Versuchen Sie nicht, die Wartung durchzuführen. Alle Wartungsarbeiten oder während der Lasergravur abrollen, was den Betrieb behindert.

  • Seite 12: Sicherheitshinweise Für Das Cnc-Fräsen

    Sicherheitshinweise für das CNC-Fräsen Eine unsachgemäße Bedienung des Snapmaker kann zu Verletzungen oder anderen schwerwiegenden Folgen durch die scharfen CNC-Fräser führen. Bitte installieren Sie das Fräsmodul strikt nach der Anleitung für die CNC-Maschine und folgen Sie dem Online-Handbuch (https://manual.snapmaker.com/). Lesen Sie diesen Abschnitt durch, bevor Sie mit dem CNC- Fräsen beginnen, und stellen Sie sicher, dass alle anderen, die es verwenden, dies auch lesen.
  • Seite 13 2,0 Zoll) sein. • Lagerung: unter 14 Grad Fahrenheit (-10 Celsius) oder über 120 Grad • Legen Sie kein aufgerolltes Material in den Snapmaker. Es kann zu hoch sein Fahrenheit (48 Celsius) oder während des Fräsens abrollen, was den Betrieb behindert.

  • Seite 14: Technische Daten

    289 mm (11,4 Zoll) Wellenlänge 405 nm Grundlegende Breite 272 mm (10,7 Zoll) Die Laserklasse ist außerhalb des Sicherheitsklasse Spezifikationen LASERGRAVUR geschlossenen Snapmaker Gehäuses Klasse 1. Rahmenmaterial Aluminiumlegierungen Zulässige Materialien Holz, Bambus, Stoff, Papier. Dateiübertragung USB Diskette, USB Metall, Glas, Edelstein, Leistungsbedarf Kabel Unzulässige Materialien...

  • Seite 15: Teileliste

    Teileliste Lasergravur-Modul Filamenthalter 3D-Druckmodul Steuerungsmodul CNC-Gravur-Modul Werkzeug & Zubehör Messer zum Entfernen von 3D-Drucken Pinzette Zweifach-Schraubenzieher Befestigung Fuß Kabelbinder Inbusschlüssel 1.5 mm & 2.0 mm Bohrer mit flacher Spitze M4 x 8 Schraube x 24 Ersatzdüse M4 x 28 Schraube x 16 Fräskopf Schrauben für die Plattform...
  • Seite 16 Touch Screen Heizbett Filament Netzstecker Stickerx 1 USB Disk Plattform für Laser- und CNC-Gravur Netzstecker Filament Grundplatte Bildschirmhalter Kabel Schutzbrille Laserschutzbrille RJ25 Kabel für Module RJ45 Kabel für Heizbett USB-Kabel CNC-Schutbrille...

  • Seite 17: Bevor Sie Beginnen

    Bevor Sie Beginnen Halten Sie den Schraubenzieher bereit Verwendete Symbole Achtung: Das Ignorieren dieser Art Tipps: Tipps bieten Ihnen bequeme bzw. Hinweis: Details, auf die Sie während von Meldung kann zu Fehlfunktionen sichere Arbeitsweisen und zusätzliche des gesamten Prozesses achten sollten. oder Schäden an der Maschine und zu Möglichkeiten an.
  • Seite 18 Befestigen Sie die Füsse an der Grundplatte. 1/10 M4 x 8 Fuß Grundplatte...
  • Seite 19 Befestigen Sie das Heizbett an einem der Linearmodule (Y-Achse). 2/10 Schrauben für die Plattform Heizbett Linearmodul...
  • Seite 20 Befestigen Sie die Y-Achse an der Grundplatte. 3/10 M4 x 8...
  • Seite 21 Befestigen Sie die Z-Achse an der Grundplatte. 4/10 M4 x 8 Linearmodul...
  • Seite 22 Montieren Sie den Bildschirmhalter auf der Grundplatte und stellen Sie dann den 5/10 Touchscreen in den Bildschirmhalter. M4 x 8 Bildschirmhalter Touch Screen...
  • Seite 23 Befestigen Sie die X-Achse an der Z-Achse. 6/10 M4 x 8 Linearmodul...
  • Seite 24 Befestigen Sie das 3D-Druckmodul an der X-Achse. 7/10 M4 x 8 3D-Druckmodul...
  • Seite 25 Befestigen Sie das Steuerungsmodul an der Z-Achse. 8/10 M4 x 28 Steuerungsmodul...
  • Seite 26 Befestigen Sie den Filamenthalter an der Z-Achse. 9/10 M4 x 28 Filamenthalter...
  • Seite 27 Verbinden Sie die Linarmodule wie abgebildet mit dem Steuerungsmodul und schalten 10/10 Sie das Gerät ein. (RJ 45) RJ45 Power Die Kabel NICHT verbinden oder trennen solange das Gerät angeschalten ist. RJ25 Bevor Sie den 3D-Drucker verwenden, stel- Screen len Sie sicher, dass Sie die SICHERHEIT UND KONFORMITÄT und Sicherheitshin- weise für den 3D-Druck.

  • Seite 28: Verwendung Des 3D-Druckers

    Verwendung des 3D-Druckers Nivellieren des Heizbettes Filament einfügen 3D-Druck starten >> >>...

  • Seite 29: Nivellieren Des Heizbettes

    Nivellieren des Heizbettes Nivellieren Sie das Heizbett und stellen Sie sicher, dass der Druck auf dem Heizbett aufliegt.
  • Seite 30 Nivellieren Sie die vier Ecken in folgender Reihenfolge. Die Ecken des Heizbettes entsprechen den Nummern auf dem Touchscreen, die im nächsten Schritt angezeigt werden. Wenn während dieses Vorgangs ein Fehler auftritt, nivellieren Sie erneut ab der ersten Ecke.
  • Seite 31 Nivellieren Sie die erste Ecke.
  • Seite 32 Legen Sie ein Stück DIN A4-Papier zwischen das Heizbett und die Düse.
  • Seite 33 Stellen Sie den Abstand zwischen dem Heizbett und der Düse mit den Tasten “Up” und “Down” ein. 0.1mm...
  • Seite 34 Passen Sie den Abstand so lange an, bis Sie einen leichten Widerstand auf dem Papier durch die Düse spüren.
  • Seite 35 Tippen Sie auf 2 und folgen den Schritten 3-5, um die zweite Ecke zu ebnen. Verwenden Sie die gleiche Methode zum Ausgleichen der dritten und vierten Ecke.
  • Seite 36 Wenn alle Ecken nivelliert sind, drücken sie “save”.
  • Seite 37 Sie können die Reset-Taste verwenden, um die Kalibrierung bei Bedarf auf die Werkseinstellungen zurückzusetzen.

  • Seite 38: Filament Einfügen

    Filament einführen...
  • Seite 39 Verwenden Sie den Jog-Modus, um das 3D-Druckmodul an die dargestellte Position zu bewegen.
  • Seite 40 Heizen Sie die Düse vor.
  • Seite 41 Ändern Sie die Zieltemperatur basierend auf der von Ihnen verwendeten Filamentart.
  • Seite 42 Warten Sie bis die Temperatur ansteigt und hängen Sie dann das Filament über den Filamenthalter. Für einen reibungsloseren Druck sollte das Ende des Filaments wie oben gezeigt angespitzt werden.
  • Seite 43 Wenn die aktuelle Temperatur die Zieltemperatur erreicht, drücken Sie die Taste und fügen Sie das Filament ein. 45˚ Das Filament bleibt im 3D-Druckmodul hängen, wenn es nicht gerade eingeführt wird.
  • Seite 44 Drücken Sie das Filament so lange ein, bis Sie ein Filament aus der Düse kommen sehen.
  • Seite 45 Reinigen Sie die 3D-Druckdüse.

  • Seite 46: 3D-Druck Starten

    3D-Druck starten Details finden Sie im Online-Handbuch : manual.snapmaker.com/3d_printing/ >> snapmaker.com/download Erzeugen Sie den G-Code Wählen Sie eine Methode Laden Sie die Software für den 3-Druck Snapmakerjs herunter...

  • Seite 47: Anleitung Für Die Lasergravur

    Anleitung für die Lasergravur...
  • Seite 48 Inhalt Wandeln Sie in einen Lasergravierer um Beginnen Sie die Lasergravur...
  • Seite 49 Verwenden Sie den Jog-Modus, um das 3D-Druckmodul an die dargestellte Position zu bewegen.
  • Seite 50 Schalten Sie das Gerät aus und ziehen Sie den Netzstecker ab. ACHTUNG Hohe Temperatur NICHT ANFASSEN Warten Sie ca. 5 Minuten nach dem letzten 3D-Druck bis sich die Maschine abgekühlt hat.
  • Seite 51 Ziehen Sie das Kabel am Heizbett ab und montieren Sie das Heizbett von der Y-Achse ab.
  • Seite 52 Befestigen Sie nun die Plattform für die Gravur.
  • Seite 53 Ziehen Sie das Kabel am 3D-Druckmodul ab und lösen Sie das 3D-Druckmodul von der X-Achse.
  • Seite 54 Befestigen Sie nun das Laser-Modul an der X-Achse und stecken Sie das Kabel am Modul ein.
  • Seite 55 Stellen Sie sicher, dass die Kabel korrekt angeschlossen und das Gerät eingeschaltet ist. (RJ 45) Power Die Kabel NICHT verbinden oder trennen solange das Gerät angeschalten ist. Screen Bevor Sie den Lasergravierer verwenden, stel- len Sie sicher, dass Sie die SICHERHEIT UND KONFORMITÄT und Sicherheitshinweise für die Lasergravur.

  • Seite 56: Beginnen Sie Die Lasergravur

    Beginnen Sie die Unsachgemäßer Betrieb des Snapmaker kann zu Brand, Augen- oder Hautverletzungen oder anderen schwerwiegenden Folgen durch Lasereinwirkung Lasergravur führen. Bitte lesen Sie die Sicherheitsinformationen unter manual.snapmaker.com/ laser_engraving bevor Sie mit der Lasergravur beginnen. Vorbereitung aufbrechen >>...
  • Seite 57 Platzieren Sie das Material.
  • Seite 58 Befestigen Sie das Material. Stellen Sie sicher, dass die Vorrichtungen und die Bef- estigungsclips die Bewegung der Linearmodule nicht behindern.
  • Seite 59 Laden Sie die Software auf unserer offiziellen Website herunter. snapmaker.com/download...
  • Seite 60 Verbinden Sie einen Computer mit dem Gerät (per USB) und schalten Sie das Gerät ein. Tragen Sie die Schutzbrille, bevor Sie den La- sergravierer verwenden. Sie können den Laser- gravierer nur mit abgedecktem Snapmaker-Ge- häuse bedienen.
  • Seite 61 Beginnen Sie die Lasergravur Details finden Sie im Online-Handbuch: manual.snapmaker.com/laser_engraving/ >> Erzeugen Sie den G-Code Arbeitsursprung setzen Wählen Sie eine Methode für den 3-Druck...

  • Seite 62: Anleitung Für Die Cnc-Maschine

    Anleitung für die CNC-Maschine...
  • Seite 63 Inhalt Bevor Sie Beginnen Wandeln Sie in eine CNC-Maschine um Starten Sie die CNC-Gravur...
  • Seite 64 Verwenden Sie den Jog-Modus, um das 3D-Druckmodul an die dargestellte Position zu bewegen.
  • Seite 65 Schalten Sie das Gerät aus und ziehen Sie den Netzstecker ab. ACHTUNG Hohe Temperatur NICHT ANFASSEN Warten Sie ca. 5 Minuten nach dem letzten 3D-Druck bis sich die Maschine abgekühlt hat.
  • Seite 66 Ziehen Sie das Kabel am Heizbett ab und montieren Sie das Heizbett von der Y-Achse ab.
  • Seite 67 Befestigen Sie nun die Plattform für die Gravur.
  • Seite 68 Ziehen Sie das Kabel am 3D-Druckmodulab und lösen Sie das 3D-Druckmodul von der X-Achse.
  • Seite 69 Befestigen Sie nun das CNC-Modul an der X-Achse und stecken Sie das Kabel am Modul ein.
  • Seite 70 Stellen Sie sicher, dass die Kabel korrekt angeschlossen und das Gerät eingeschaltet ist. (RJ 45) Power Die Kabel NICHT verbinden oder trennen solange das Gerät angeschalten ist. Screen Bevor Sie den CNC-Carver verwenden, stel- len Sie sicher, dass Sie die SICHERHEIT UND KONFORMITÄT und Sicherheitshinweise für das CNC-Fräsen.

  • Seite 71: Starten Sie Die Cnc-Gravur

    Starten Sie die Falsche Bedienung des Snapmaker kann zu Verletzungen führen. Es wird empfohlen, dass erfahrene Benutzer die CNC-Maschine bedienen. Halten Sie während der Gravur CNC-Gravur einen Sicherheitsabstand zur Maschine. Weitere Sicherheitsinformationen finden Sie unter manual.snapmaker.com/cnc_carving. Vorbereitung Start >>...
  • Seite 72 Platzieren Sie das Material. Wenn Sie das Material durchschneiden müssen, Muss eine Platte unter das zu gravierende Material befestigt werden, um Schäden an dem CNC - Bohrer und der Gravur-Plattform zu vermeiden.
  • Seite 73 Befestigen Sie das Material. Stellen Sie sicher, dass die Vorrichtungen zur Befesti- gung die Bewegung der Linearmodule nicht behindern.
  • Seite 74 Laden Sie die Software auf unserer offiziellen Website herunter. snapmaker.com/download...
  • Seite 75 Verbinden Sie einen Computer mit dem Gerät (per USB) und schalten Sie das Gerät ein.
  • Seite 76 Bitte behandeln Sie die CNC-Bohrer sorgfältig und bewahren Sie sie außerhalb der Reichweite von Kindern auf. Ziehen Sie die Schraube so fest wie möglich an. Tragen Sie die Schutzbrille, bevor Sie den CNC- Carver verwenden. Sie können den CNC-Carver nur mit abgedecktem Snapmaker-Gehäuse betreiben.
  • Seite 77 Starten Sie die CNC-Gravur Details finden Sie im Online-Handbuch: manual.snapmaker.com/cnc_carving/ >> Setzen Sie den Startpunkt Erzeugen Sie den G-Code Wählen Sie eine Methode für den 3-Druck...

  • Seite 78: Unterstützung

    Unterstützung Neben dieser Anleitung gibt es auch ein Benutzerhandbuch auf unserer Website: snapmaker.com/document Teilen Sie ihr Erfahrungen mit anderen Snapmaker-Benutzern in unserem Forum: forum.snapmaker.com Wir sind für Sie da, wenn Sie allgemeine Informationen, technischen Support oder Angebote für Zubehör benötigen.
  • Seite 79 Grace Hopper said, “A ship in port is safe, but that’s not what ships are built for.” So, use the Snapmaker more often and create more! Part No.: YBCSM00302 V1.0.5...
