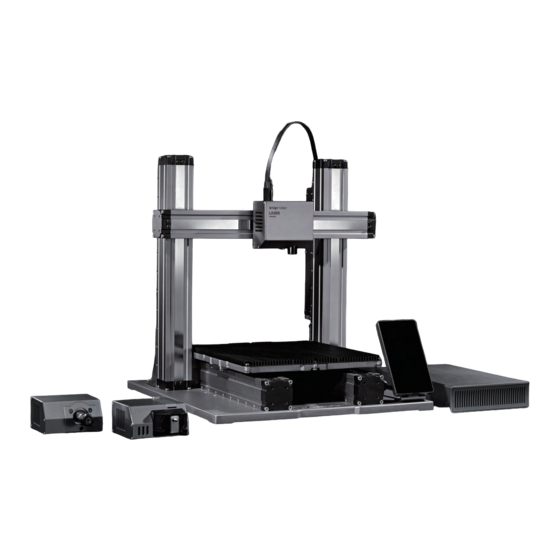

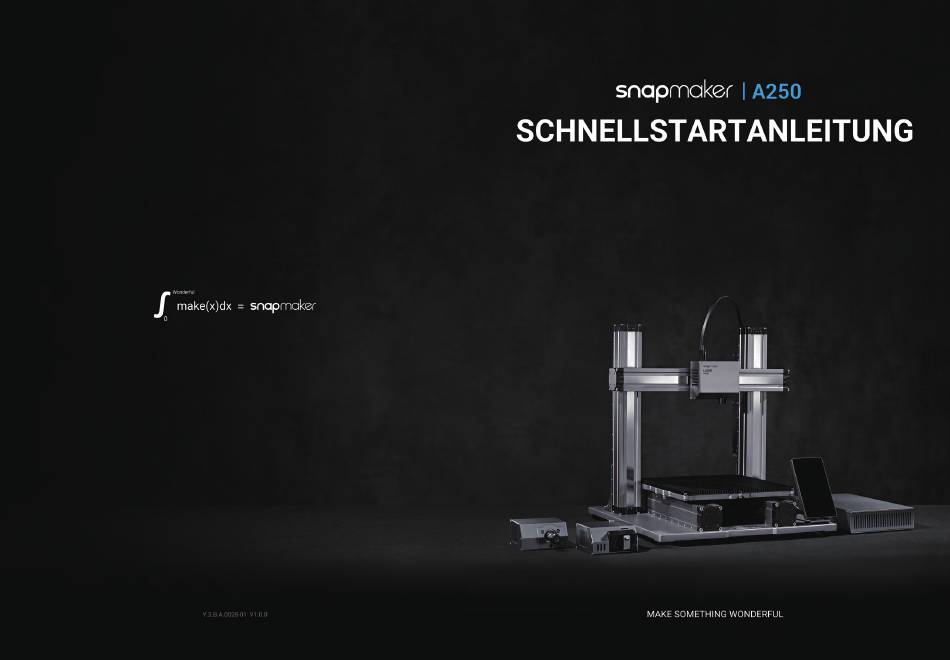

Snapmaker A250 Schnellstartanleitung

Vorschau ausblenden Andere Handbücher für A250:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Snapmaker A250

Inhaltszusammenfassung für Snapmaker A250

  • Seite 2 Etwas Wunderbares Schaffen Drucker/Laser Cutter/CNC Carver bis hin Als wir vor drei Jahren den Snapmaker Snapmaker verkauft wird, ist das Ganze Snapmaker 2.0 auf den Markt gebracht. Original entwarfen, brachen wir mit möglicherweise zu schön, um wahr zu Wir sind erneut über unsere Grenzen...

  • Seite 3: Viel Spaß Beim Schaffen

    Viel Spaß beim Schaffen Modulares System Diese Maschine ist für Innovatoren gebaut. Unser Ziel Der Snapmaker ist nicht nur ein 3D-Drucker, sondern auch ist es, Sie dabei zu unterstützen, die Welt zu einem eine leistungsstarke Maschine, die Sie mit allen möglichen besseren Ort zu machen - mit einer Maschine, die wir mit Erweiterungen modifizieren können.

  • Seite 4: Inhaltsverzeichnis

    INHALT BEVOR BEGINNEN Schnellstartanleitung für A250 Bevor Sie Beginnen Geräte-Montage 3D-Druck Lasergravieren und -schneiden CNC-Fräsen Schnellstartanleitung für das Gehäuse Bevor Sie Beginnen Gehäuse-Montage Verwendung Schnellstartanleitung |...

  • Seite 5: Bevor Sie Beginnen

    3D-Drucker von Snapmaker sind für die Verwendung gemäß der Anleitung im Produkthandbuch vorgesehen. Bei der Herstellung von Objekten mit den modularen 3D-Druckern von Snapmaker sind die Benutzer dafür verantwortlich, die Anwendung des erstellten Objekts für die vorgesehene Verwendung zu qualifizieren und zu validieren, insbesondere bzgl.
  • Seite 6 Bevor Sie Beginnen Die Laserschutzbrille verhindert das Eindringen direkter, reflektierter In allen EU-Mitgliedsstaaten ist der Betrieb von 5150-5250 MHz ausschließlich auf die Nutzung in Innenräumen und gestreuter Laserstrahlen und der Strahlung mit einer Wellenlänge beschränkt. zwischen 190 und 540 Nanometer (nm) sowie einer optischen Dichte von mehr als 6 (OD 6+) in Ihre Augen und bietet Ihnen daher Schutz, während Sie mit dem Lasermodul arbeiten.

  • Seite 7: Etiketten Auf Ihrem Snapmaker

    Bevor Sie Beginnen 1.4 Etiketten auf Ihrem Snapmaker Sicherheitsetiketten Gefahr Warnung Position 3D-Druckmodul, Druckbogen und Vermeiden Sie den Kontakt beheizten Bett Heiße Oberfläche mit heißer Oberfläche. Achten Sie darauf, Verletzungen durch scharfe CNC-Modul Scharfe Objekte Gegenstände zu vermeiden (z.B. CNC-Fräser).

  • Seite 8: Spezifikationen

    Nennleistung 320 W 3D-Druck Druckvolumen A150: 160 x 160 x 145 mm A250: 230 x 250 x 235 mm A350: 320 x 350 x 330 mm Temperatur des beheizten Betts A150: Bis zu 110 °C A250: Bis zu 100 °C A350: Bis zu 80 °C...

  • Seite 9: Teileliste

    Bevor Sie Beginnen 1.6 Teileliste | A250 SCHNELLSTARTANLEITUNG Laserschutzbrille Zubehör für die Halterung ETWAS WUNDERBARES SCHAFFEN Schnellstartanleitung Gewölbte Halterung Linear-Modul CNC-Schutzbrille Filamenthalter-Winkel 3D-Druckmodul Laser-Modul CNC-Modul Leistungsmodul Werkzeugbox Filamenthalter-Achse Konverter Z-Achsenhalter USB-Kabel Gleichspannungs- Wechselstrom-Netzkabel Stromkabel Filament Touchscreen Touchscreen-Halter Beheiztes Bett Druckbogen CNC-Fräsplattform...
  • Seite 10 Montage abzuschließen, und wenn Sie Lust auf mehr haben, finden Sie in den Anleitungsvideos Tricks, die nicht in dieser Anleitung enthalten sind. Besuchen Sie unsere Website bei https://support.snapmaker.com/hc/ Werkzeugbox en-us-> wählen Sie Snapmaker 2.0 -> Gehen Sie zur Videoanleitung. M4 x 30 Schraube x 12 M4 x 10 Zylinderkopf-...

  • Seite 11: Geräte-Montage

    Geräte-Montage GERÄTE- MONTAGE Schnellstartanleitung |...
  • Seite 12 Geräte-Montage  01  02 Befestigen Sie die Füße an der Grundplatte. Stellen Sie sicher, dass die Schieber zueinander ausgerichtet sind. Andernfalls können Sie sie an die gleiche Position verschieben, wie in der Abbildung dargestellt. Halten Sie die Linear-Module vorsichtig, damit sie nicht herunterfallen. ERLEDIGT! M4 x 10 Zylinderkopfinbusschraube...
  • Seite 13 Geräte-Montage  03  04 Befestigen Sie die Y-Achsen an der Plattform. Ziehen Sie die Schrauben Befestigen Sie die Y-Achsen an der Grundplatte. erst im Schritt 5 fest. M4 x 8 Schraube M4 x 8 Schraube x 16 Stellen Sie sicher, dass die Plattform richtig ausgerichtet montiert wird.
  • Seite 14 Geräte-Montage  05  06 Ziehen Sie die Schrauben an den Y-Achsenschiebern fest. Befestigen Sie die Z-Achsenhalter an der Grundplatte. Z-Achsenhalter M4 x 8 Schraube Falls die Schrauben an den Schiebern nicht mit den Schraubenlöchern auf der Grundplatte übereinstimmen, schieben Sie die Plattform in die richtige Position. Schnellstartanleitung |...
  • Seite 15 Geräte-Montage  07  08 Befestigen Sie den Touchscreen-Halter an der Grundplatte. Führen Sie die Verbindungskabel durch die Öffnungen der Halter und befestigen Sie dann die Z-Achsen an den Z-Achsenhaltern. Ziehen Sie die Schrauben erst im Schritt 12 fest. Linear-Modul Touchscreen-Halter M4 x 8 Schraube M4 x 8 Schraube x 12 Schnellstartanleitung |...
  • Seite 16 Geräte-Montage  09  10 Bringen Sie die Schrauben an der Unterseite der Z-Achsen an. Ziehen Sie Schieben Sie die Plattform von der Mitte aus in die abgebildete Position. die Schrauben erst im Schritt 13 fest. Bewegen Sie dann die Z-Achsen-Schieber an das äußerste Ende. M4 x 8 Schraube Schnellstartanleitung |...
  • Seite 17 Geräte-Montage  11  12 Befestigen Sie die X-Achse an den Schiebern auf den Z-Achsen. Ziehen Sie die Schrauben, mit denen die Z-Achsen an den Z-Achsenhaltern befestigt sind, fest. Linear-Modul M4 x 8 Schraube Schnellstartanleitung |...
  • Seite 18 Geräte-Montage  13  14 Ziehen Sie die Schrauben an der Unterseite der Z-Achsen fest. Legen Sie Ihre Hände an jedes Ende des Linear-Moduls und bewegen Sie dann die X-Achse nach oben. Stellen Sie sicher, dass beide Enden des Linear-Moduls während des gesamten Vorgangs in horizontaler Ausrichtung zueinanderstehen.
  • Seite 19 Geräte-Montage  15  16 Verlegen Sie das Kabel zum Y-Achsantrieb und die Kabel zu den beiden Befestigen Sie den Y-Achsen-Konverter an die Grundplatte. Y-Achsen wie abgebildet. Verbinden Sie sie mit dem Konverter. Konverter M4 x 30 Schraube Kabel zum Y-Achsantrieb Schnellstartanleitung |...
  • Seite 20 Geräte-Montage  17  18 Verlegen Sie das Kabel zum Z-Achsantrieb und die Kabel zu den beiden Befestigen Sie den Z-Achsen-Konverter auf der Grundplatte. Z-Achsen wie abgebildet. Verbinden Sie sie mit dem Konverter. Sie können den Kabelbinder verwenden, um die Kabel zu ordnen. Konverter Kabel zum Z-Achsantrieb M4 x 30 Schraube...
  • Seite 21 Geräte-Montage  19  20 Befestigen Sie den Controller an der Z-Achse. Öffnen Sie die Staubstopfen, und verbinden Sie dann die X-, Y- und Z-Achse mit dem Controller. X-Achse Y-Achse Z-Achse Stellen Sie sicher, dass die Anschlüsse in die richtige Richtung weisen. Controller Lassen Sie die Staubstopfen auf den...
  • Seite 22 Geräte-Montage  21  22 Platzieren Sie den Touchscreen und verbinden Sie dann den Touchscreen Schließen Sie die Kabel für das Leistungsmodul an. mit dem Controller. Trennen oder verbinden Sie keine Kabel, wenn das Gerät eingeschaltet ist. Touchscreen Gleichspannungs- Wechselstrom- Stromkabel Netzkabel Leistungsmodul Vergewissern Sie sich, dass sich der Netzschalter in der Aus-Position befindet.
  • Seite 23 Geräte-Montage Absolut erstaunlich! Sie haben das Hauptgerät erfolgreich montiert. Wählen Sie jetzt nur noch eine Funktion aus, um die Montage abzuschließen und Ihr erstes Projekt zu realisieren. 3D-Druck Lasergravieren CNC-Fräsen und -schneiden SEITE 40 SEITE 60 SEITE 76 Schnellstartanleitung |...

  • Seite 24: 3D-Druck

    3D-Druck 3D-Druck 3.1 Montage 3.1.1 Montieren Sie den 3D-Drucker 3.1.2 Erstinbetriebnahme 3.2 Erste Schritte 3.2.1 Kalibrieren des Bettes 3.2.2 Filament Laden 3.3 Druck starten 3.3.1 Bereiten Sie die G-Code-Datei vor 3.3.2 Starten Sie Ihren ersten Druck 3.3.3 Entfernen Sie den Druck Schnellstartanleitung |...

  • Seite 25: Montieren Sie Den 3D-Drucker

    3D-Druck 3.1.1 Montieren Sie den 3D-Drucker Verbinden Sie das 3D-Druckmodul mit dem Controller. Anleitungen & Abbildungen / Snapmaker Kabel zum Werkzeugkopf Befestigen Sie das 3D-Druckmodul am Schieber auf der X-Achse. M4 x 8 Schraube 3D-Druckmodul Vergewissern Sie sich, dass sich der Netzschalter in der Aus-Position befindet.
  • Seite 26 3D-Druck Befestigen Sie die Filamenthalterung an die Z-Achse. Befestigen Sie das beheizte Bett an die Plattform. M4 x 10 Zylinderkopfinbusschraube Filamenthalter-Achse Filamenthalter-Winkel M4 x 10 Senkkopfinbusschraube x 14 M4 x 10 Zylinderkopfinbusschraube Beheiztes Bett Schnellstartanleitung |...
  • Seite 27 3D-Druck Legen Sie den Druckbogen ein. Verbinden Sie das beheizte Bett mit dem Controller. Stellen Sie sicher, dass das beheizte Bett frei von Verunreinigungen ist, bevor Sie den Druckbogen einlegen. Stellen Sie sicher, dass den Druckbogen perfekt auf dem beheizten Bett ausgerichtet ist. Beheiztes Bett Druckbogen Schnellstartanleitung |...
  • Seite 28 Bringen Sie den Kabelhalter an der Z-Achse an und verriegeln Sie dann das Kabel zum Werkzeugkopf an seinem Platz. Anleitungen & Abbildungen / Snapmaker Stecken Sie das Wechselstrom-Netzkabel in eine Steckdose. Schalten Sie das Gerät ein und folgen Sie den Kabelhalter Anweisungen auf dem Touchscreen: Lesen Sie die Bedingungen ->...

  • Seite 29: Kalibrieren Des Bettes

    Der Nivellierungsvorgang 1. Führen Sie das automatische Nivellierungsverfahren auf dem Touchscreen aus. Anleitungen & Abbildungen / Snapmaker 2. Legen Sie die Kalibrierkarte oder ein Stück A4-Papier zwischen die Düse und das beheizte Bett und kalibrieren Sie den Z-Ausgleich für den letzten Punkt manuell.

  • Seite 30: Filament Laden

    Sie auf Laden und drücken Sie dann das Filament vorsichtig in das 3D-Druckmodul, bis Sie spüren, wie der Motor das Filament einzieht. Anleitungen & Abbildungen / Snapmaker Wie es funktioniert: Laden von Filamenten Der Motor treibt das Filament in den Extruder, wo das Filament durch die Düse extrudiert wird, nachdem es vom beheizten Block erhitzt wurde.
  • Seite 31 Sie können die G-Code-Dateien auch über den USB-Stick an das Gerät senden. Klicken Sie auf G-Code in Datei exportieren im Snapmaker Luban und speichern Sie sie auf dem USB-Stick. Legen Sie dann den USB-Stick in den Controller ein und wählen Sie Dateien > USB auf dem Touchscreen.

  • Seite 32: Starten Sie Ihren Ersten Druck

    3D-Druck 3.3.2 Starten Sie Ihren ersten Druck 3.3.3 Entfernen Sie den Druck Anleitungen & Abbildungen / Snapmaker Anleitungen & Abbildungen / Snapmaker Nachdem Sie die G-Code-Datei erhalten haben, tippen Sie auf Ja und Start auf Warten Sie, bis sich die Temperaturen der Düse und des beheizten Betts auf Raumtemperatur abgekühlt dem Touchscreen, um den Druck zu haben (wird auf dem Touchscreen angezeigt).

  • Seite 33: Stromausfall

    3D-Druck W i e d e r h e r s t e l l u n g b e i F i l a m e n t a b b r u c h u n d n a c h Stromausfall Nehmen Sie den Druckbogen aus dem beheizten Bett und legen Sie es auf eine stabile und flache Oberfläche.

  • Seite 34: Lasergravieren Und -Schneiden

    Lasergravieren und -schneiden Lasergravieren und -schneiden 4.1 Montage 4.1.1 Montieren Sie den Laser-Gravierer und -Schneider 4.1.2 Erstinbetriebnahme 4.2 Erste Schritte 4.2.1 Messen Sie die Brennweite 4.2.2 Kalibrieren Sie die Kamera 4.2.3 Befestigen des Materials 4.3 Bereiten Sie die G-Code-Datei vor und beginnen Sie mit dem Schneiden Schnellstartanleitung |...

  • Seite 35: Montieren Sie Den Laser-Gravierer Und -Schneider

    Lasergravieren und -schneiden 4.1.1 Montieren Sie den Laser-Gravierer und -Schneider Verbinden Sie das Lasermodul mit dem Controller. Anleitungen & Abbildungen / Snapmaker Kabel zum Werkzeugkopf Befestigen Sie das Lasermodul an dem Schieber auf der X-Achse. Laser-Modul M4 x 8 Schraube Vergewissern Sie sich, dass sich der Netzschalter in der Aus-Position befindet.
  • Seite 36 Lasergravieren und -schneiden Befestigen Sie die Plattform für Lasergravur/Laserschneiden Bringen Sie den Kabelhalter an der Z-Achse an und verriegeln Sie dann das Kabel zum Werkzeugkopf an seinem Platz. an der Plattform. Kabelhalter M4 x 8 Schraube M4 x 10 Zylinderkopfinbusschraube x 10 Plattform für Lasergravur/ Laserschneiden...

  • Seite 37: Messen Sie Die Brennweite

    Lasergravieren und -schneiden 4.1.2 Erstinbetriebnahme 4.2.1 Messen Sie die Brennweite Anleitungen & Abbildungen / Snapmaker Anleitungen & Abbildungen / Snapmaker Stecken Sie das Wechselstrom-Netzkabel in eine Steckdose. Schalten Sie das Gerät ein und Wie es funktioniert: Brennpunkt folgen Sie den Anweisungen auf dem Touchscreen: Lesen Sie die Bedingungen -> Benennen Sie das Gerät ->...
  • Seite 38 Lasergravieren und -schneiden Wie es funktioniert: Arbeitsursprung 2. Stellen Sie die Dicke des Materials ein (1,5 mm) und tippen Sie auf Speichern. Finden Sie heraus, wo das Gravieren/Schneiden stattfinden wird, indem Sie den Arbeitsursprung festlegen. Der Arbeitsursprung entspricht dem (0, 0) Koordinatenursprung in der Software. 3.

  • Seite 39: Kalibrieren Sie Die Kamera

    Falls nicht, setzen Sie den Arbeitsursprung zurück und führen Sie die Ausführungsgrenze erneut aus. Anleitungen & Abbildungen / Snapmaker Falls das Lasermodul Geräteteile berührt, schalten Sie das Gerät sofort aus. 1. Entfernen Sie das zu gravierende Material. Legen Sie ein Stück leeres weißes Papier (nicht weniger als 150 mm x 150 mm) auf die Mitte der Plattform für Lasergravur/Laserschneiden und befestigen Sie es.
  • Seite 40 Sie mit dem Schneiden Anleitungen & Abbildungen / Snapmaker Anleitungen & Abbildungen / Snapmaker 1. Laden Sie unsere Snapmaker Luban-Software herunter von https://www.snapmaker.com/download installieren Sie sie. Stellen Sie dann eine Verbindung zu einem Wi-Fi-Netzwerk her: Gehen Sie zu Arbeitsbereich ->...
  • Seite 41 Lasergravieren und -schneiden 3. ① Öffnen Sie die Testdatei von der Fall-Bibliothek -> ② Ziehen Sie das Bild an die Stelle auf der aufgenommenen Plattform, an der der Schnitt stattfinden soll -> ③ Klicken Sie auf Prozess nach dem Wenn die Ränder des aufgenommenen Bildes nicht ausgerichtet sind, klicken Sie auf Konfigurieren der Einstellungen im Bereich Konfigurationen ->...

  • Seite 42: Cnc-Fräsen

    CNC-Fräsen CNC-Fräsen 5.1 Montage 5.1.1 Montage des CNC-Fräsers 5.1.2 Erstinbetriebnahme 5.2 Erste Schritte 5.2.1 Befestigen des Materials 5.2.2 Montieren Sie den Fräser 5.3 Beginnen Sie das Fräsen 5.3.1 Bereiten Sie die G-Code-Datei vor 5.3.2 Stellen Sie den Arbeitsursprung ein und beginnen Sie mit dem Fräsen 5.3.3 Reinigen Sie das fertige Werkstück Schnellstartanleitung |...
  • Seite 43 CNC-Fräsen 5.1.1 Montage des CNC-Fräsers Verbinden Sie das CNC-Modul mit dem Controller. Anleitungen & Abbildungen / Snapmaker Kabel zum Werkzeugkopf Befestigen Sie das CNC-Modul am Schieber auf der X-Achse. CNC-Modul M4 x 8 Schraube Vergewissern Sie sich, dass sich der Netzschalter in der Aus-Position befindet.
  • Seite 44 CNC-Fräsen Befestigen Sie die CNC-Fräsplattform an der Plattform. Bringen Sie den Kabelhalter an der Z-Achse an und verriegeln Sie dann das Kabel zum Werkzeugkopf an seinem Platz. Kabelhalter M4 x 8 Schraube M4 x 10 Zylinderkopfinbusschraube x 14 CNC-Fräsplattform Stellen Sie sicher, dass genügend Kabellänge für die Bewegung des Werkzeugkopfes vorhanden ist.
  • Seite 45 CNC-Fräsen 5.1.2 Erstinbetriebnahme 5.2.1 Befestigen des Materials Anleitungen & Abbildungen / Snapmaker Anleitungen & Abbildungen / Snapmaker Stecken Sie das Wechselstrom-Netzkabel in eine Steckdose. Schalten Sie das Gerät ein und folgen Sie den Anweisungen auf dem Touchscreen: Lesen Sie die Bedingungen -> Benennen Sie das Gerät -> Verbinden Sie es 1.

  • Seite 46: Montieren Sie Den Cnc-Fräser

    CNC-Fräsen 5.2.2 Montieren Sie den CNC-Fräser Schrauben Sie die Schrauben nicht bis zum Anschlag durch die CNC-Fräsplattform hindurch. Anleitungen & Abbildungen / Snapmaker Stellen Sie sicher, dass das Klemmenset keine Geräteteile berührt. Wie es funktioniert: CNC-Fräser-Verwendung Der Flachfräser wird normalerweise zum Schlitzen oder Schneiden von Materialien in eine ebene Oberfläche verwendet.
  • Seite 47 Sie können die G-Code-Dateien auch über den USB-Stick an das Gerät senden. Klicken Sie im Snapmaker Luban auf G-Code in Datei exportieren und speichern Sie ihn auf dem USB-Stick, stecken Sie dann den USB-Stick in den Controller ein und wählen Sie auf dem Touchscreen Dateien >...
  • Seite 48 1. Nachdem Sie die G-Code-Datei erhalten haben, tippen Sie auf Ja und Weiter auf dem Touchscreen, um die und beginnen Sie mit dem Fräsen Anzeige Arbeitsursprung einstellen aufzurufen. Anleitungen & Abbildungen / Snapmaker Wie es funktioniert: Arbeitsursprung Ermitteln Sie, wo das Fräsen stattfinden wird, indem Sie den Arbeitsursprung festlegen. Der Arbeitsursprung entspricht dem (0, 0) Koordinatenursprung in der Software.

  • Seite 49: Reinigen Sie Das Fertige Werkstück Und Das Gerät

    Sie die Höhe des CNC-Fräsers mit Hilfe der Tasten Z- oder Z+ so lange ein, bis Sie beim Herausziehen der das Gerät Kalibrierkarte einen leichten Widerstand spüren und sie beim Vorwärtsschieben zerknittern sollte. Tippen Sie auf Arbeitsursprung einstellen. Anleitungen & Abbildungen / Snapmaker Leichter Widerstand 1. Entfernen Sie das Klemmenset von der CNC-Fräsplattform. 0,1 mm Zerknitterte Kalibrierkarte 4.

  • Seite 50: Bevor Sie Beginnen

    CNC-Fräsen Bevor Sie Beginnen Teilen! Teilen Sie Ihr fertiges Werkstück in unserer Facebook-Gruppe und unserem Forum.
  • Seite 51 Bevor Sie Beginnen 1.1 Teileliste Das Gehäuse für den Snapmaker A350 wird in diesem Handbuch für Demonstrationszwecke verwendet. Alle Abbildungen gelten für beide Gehäuse der Modelle Snapmaker A250 und A350. 24 Träger A350-1 × 2 Kabelklemme Schlauchklemme mit × 20 Griffstück...

  • Seite 52: Haftungsausschluss

    Drehen Sie die Gehäuseteile vertikal bis zu einem gewissen Grad, wie gezeigt. Lesen Sie das Handbuch von diesem Produkt sorgfältig durch, um den Inhalt zu verstehen. Nichtbeachtung des Handbuchs kann zu Verletzungen, minderwertigen Ergebnissen oder Schäden an den Snapmaker- Drehen Sie die Gehäuseteile wie gezeigt horizontal, bis zu einem gewissen Grad.

  • Seite 53: Gehäuse-Montage

    Bevor Sie Beginnen (2) Nehmen Sie den Touchscreen ab • Schalten Sie den Strom aus und trennen Sie das Gleichspannungs-Stromkabel. • Trennen Sie das Touchscreen-Kabel vom Geräte-Controller und entfernen Sie den Touchscreen. • Entfernen Sie den Touchscreen-Halter vom Gerät und bewahren Sie ihn ordnungsgemäß auf. Gehäuse-Montage...
  • Seite 54 Gehäuse-Montage  01  02 Montieren Sie den unteren rechteckigen Rahmen – 1. Montieren Sie den unteren rechteckigen Rahmen – 2. Auf jedem Träger des Gehäuserahmens ist die Modellbezeichnung eingraviert, die Sie dabei unterstützt, die Teile genau zu finden. Achten Sie beim Zusammenbau darauf, die Träger anhand ihrer Bezeichnungen zu identifizieren.
  • Seite 55 Gehäuse-Montage  03  04 Montieren Sie den unteren rechteckigen Rahmen – 3. Befestigen Sie den Touchscreen-Halter. M4 × 20 × Zylinderkopfinbusschraube 24 TRÄGER A350-4 × 1 Touchscreen-Halter × 1 M4 × 28 Zylinderkurzkopfinbusschraube × 4 Schnellstartanleitung |...
  • Seite 56 Gehäuse-Montage  05  06 Montieren Sie vier 24 Träger. Montieren Sie den oberen rechteckigen Rahmen – 1. 180° SCHRITT 04 Beachten Sie die Position des LED- Streifenanschlusses. Stellen Sie sicher, dass die 24 TRÄGER A350-3 in Übereinstimmung mit der Ziehen Sie die Textrichtung platziert werden, wobei die Schrauben erst im äußere Abdeckung des Hall-Schalters...
  • Seite 57 Gehäuse-Montage  07  08 Montieren Sie den oberen rechteckigen Rahmen – 2. Montieren Sie den oberen rechteckigen Rahmen – 3. M4 × 28 × 4 Zylinderkurzkopfinbusschraube Beachten Sie die Position des LED- Streifenanschlusses. 24 TRÄGER A350-4 48CA TRÄGER A350-1 × 1 ×...
  • Seite 58 Gehäuse-Montage  09  10 Befestigen Sie den oberen rechteckigen Rahmen. Stellen Sie sicher, dass der Gehäuserahmen korrekt montiert ist, indem Sie die unten aufgeführten Merkmale überprüfen. 180° SCHRITT 08 M4 × 28 Montieren Sie 8 Schrauben Zylinderkurzkopfinbusschraube × 8 M4 × 28, und ziehen Sie alle 16 Schrauben M4 ×...
  • Seite 59 Gehäuse-Montage  11  12 Montieren Sie die Kits des hinteren Paneels. Befestigen Sie die Kits des hinteren Paneels am Rahmen. Achten Sie darauf, die beschriftete Seite des Entlüfters mit dessen Kabelausgang nach oben gegen das hintere Paneel zu legen, da der Entlüfter 90°...
  • Seite 60 Gehäuse-Montage  13  14 Schließen Sie das Türschalterkabel an einen der Türschalteranschlüsse Verbinden Sie die LED-Streifen über zwei LED-Streifen-Kabel mit dem des Gehäusekonverters an. Gehäusekonverter. LED-Streifen-Kabel × 2 Schnellstartanleitung |...
  • Seite 61 Gehäuse-Montage  15  16 Schließen Sie den 80×20 Entlüfter an den Gehäusekonverter an. Verlegen Sie das Kabel des Türschalters, das Kabel des Abluftventilators und das rechte LED-Streifen-Kabel in den Nuten der Träger. Befestigen Sie die Kabel mit Kabelklemmen. Kippen Sie die Einrastverbindung der Kabelklemme ein und drücken Sie sie gegen die Nut des...
  • Seite 62 Gehäuse-Montage  17  18 Verlegen Sie das linke LED-Streifen-Kabel in die Nut des Trägers. Bringen Sie das Gerät an einen geeigneten Ort und stülpen Sie den Befestigen Sie das Kabel mit Kabelklemmen. Rahmen von oben über das Gerät. Kippen Sie die Das vorgesehene Abluftrohr hat einen Durchmesser von 75 mm und eine Länge von 2 m.
  • Seite 63 Gehäuse-Montage  19  20 Klemmen Sie die Fußhalterungen auf die vier Füße des Geräts und Verbinden Sie den Erweiterungsport des Gehäuse-Konverters und den befestigen Sie dann die Halterungen am Gehäuse. Addon-3-Port des Geräte-Controllers mit dem SMH-Verlängerungskabel. SMH-Verlängerungskabel × 1 Fußhalterung × 4 M4 ×...
  • Seite 64 Gehäuse-Montage  21  22 Befestigen Sie die Falttürschieber an die Seitenfalttür. Montieren Sie die beiden Falttürschieber in die Schieberrillen der Träger. Beachten Sie, dass sich die Schieber auf derselben Seite wie Seitenfalttür × 1 die Rundmagnete befinden sollten. Falttürschieber × 2 M3 ×...
  • Seite 65 Gehäuse-Montage  23  24 Bewegen Sie die Seitenfalttür horizontal nach rechts, bis sie mit dem Schließen Sie den Touchscreen an den Geräte-Controller an und Rahmen ausgerichtet ist, und befestigen Sie dann die Seitenfalttür mit montieren Sie ihn auf den Touchscreen-Halter des Gehäuses. Schrauben.
  • Seite 66 Gehäuse-Montage  25  26 Befestigen Sie die Falttürschieber an der Vorderen Falttür. Montieren Sie die beiden Falttürschieber in die Schieberrillen der Träger. Vordere Falttür × 1 Sechskantmutter × 4 Falttürschieber × 2 Beachten Sie, dass sich die Schieber auf derselben Seite wie die Rundmagnete befinden sollten.
  • Seite 67 Montieren Sie das Seitenpaneel. ausgerichtet ist, und befestigen Sie dann die Falttür mit Schrauben. Schnappbuchse × Seitenpaneel × 1 A350: M4 × 12 Rundkopfinbusschraube × 12 M4 × 20 A250: M4 × 12 Zylinderkopfinbusschraube Rundkopfinbusschraube × 10 × 4 Schnellstartanleitung |...
  • Seite 68 Gehäuse-Montage  29  30 Befestigen Sie die Filamenthalterung. Montieren Sie das obere Paneel. A350: M4 × 12 × 12 Rundkopfinbusschraube A250: M4 × 12 × 10 Rundkopfinbusschraube Oberes Paneel × 1 M4 × 20 Zylinderkopfinbusschraube × 2 Schnellstartanleitung |...
  • Seite 69 Gehäuse-Montage  31  32 Legen Sie die Schlauchklemme mit Griffstück um den Entlüfterschlauch Schließen Sie das Leistungsmodul an das Gerät an. und stecken dann diesen über den Anschluss. Drehen Sie den Griff im Uhrzeigersinn, um die Klemme festzuziehen. Entlüfterschlauch Schlauchklemme mit ×...

  • Seite 70: Verwendung

    3.1 LED-Streifen & Entlüfter Anleitungen & Abbildungen / Snapmaker Verwendung Wenn das Gerät keinen 3D-Druck-, Laser- oder CNC-Vorgang ausführt, können die LED- Streifen und der Entlüfter durch die Eingabe folgender Daten gesteuert werden Home -> Gehäuse -> LED-Streifen oder Entlüfter am Touchscreen.

  • Seite 71: Ändern Der Gerätefunktionen

    Wenn sich das Gerät im Betriebszustand befindet, können Sie auf dem Touchscreen nach links streichen, um die LED-Streifen und den Entlüfter zu steuern. Anleitungen & Abbildungen / Snapmaker Um die Werkzeugköpfe und die Plattformen zu ändern, wenn das Gerät abgedeckt ist, gehen Sie wie folgt vor.
  • Seite 72 Verwendung 3. Schalten Sie das Gerät aus, trennen Sie das Kabel zum Werkzeugkopf und entfernen Sie dann den Werkzeugkopf und die Plattform. Um das beheizte Bett anzubringen, stellen Sie sicher, dass Sie das Gerät ausschalten, bevor Sie das Kabel des beheizten Bettes anschließen. Trennen oder schließen Sie keine Falls das Gerät aktuell mit Komponenten für den 3D-Druck ausgestattet ist, stellen Sie Kabel bei eingeschaltetem Gerät an.

  • Seite 73: Türerkennung (Für Laser & Cnc)

    CNC-Vorgang anhand Snapmaker Luban betrieben wird, ist die Türerkennung nicht verfügbar. In diesem Fall wird der laufende CNC-Vorgang nicht beeinflusst, wenn Teilen Sie alles, was Sie möchten, mit anderen Snapmaker-Benutzern auf unserem Forum: eine der Gehäusetüren geöffnet/geschlossen wird. https://forum.snapmaker.com.
