DMX-Ausgänge
DMX-Adresse und Steuerkanäle

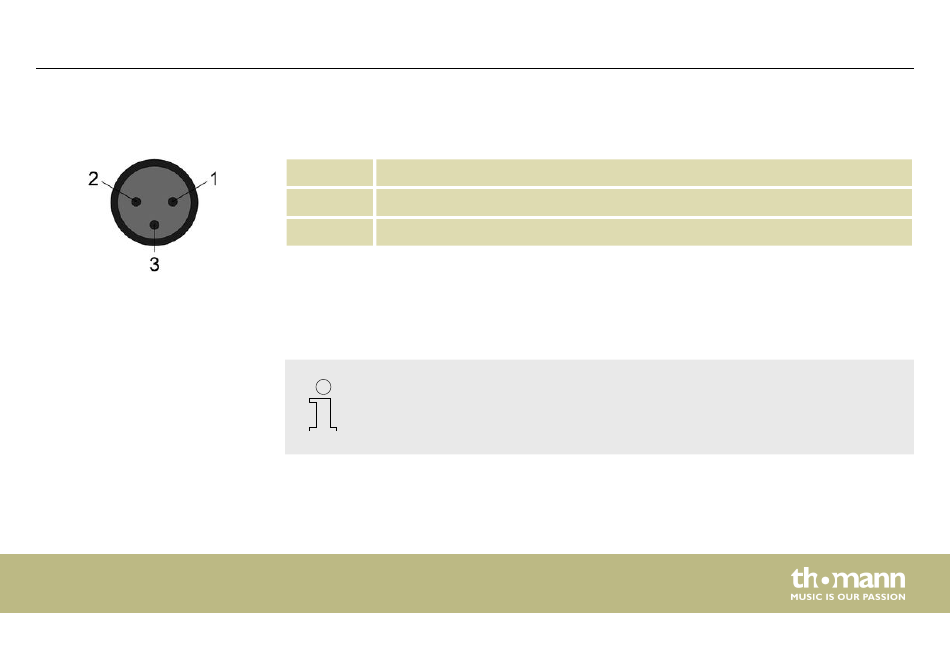

Zwei dreipolige XLR-Buchsen dienen als DMX-Ausgänge. Die folgende Zeichnung und die
Tabelle zeigen die Pinbelegung der Buchsen.
1 Masse
2 DMX-Daten (–)
3 DMX-Daten (+)
Für jede Funktion eines DMX-Gerätes (z.B. Farbe, Helligkeit, Blitzintervall etc.) ist ein eigener
Steuerkanal vorgesehen. Die Steuerkanäle lassen sich einem Block von Kanalfadern am Licht‐
steuerpult zuordnen.
Die DMX-Adresse definiert die Nummer des ersten DMX-Steuerkanals eines Gerätes (1
– 512).
