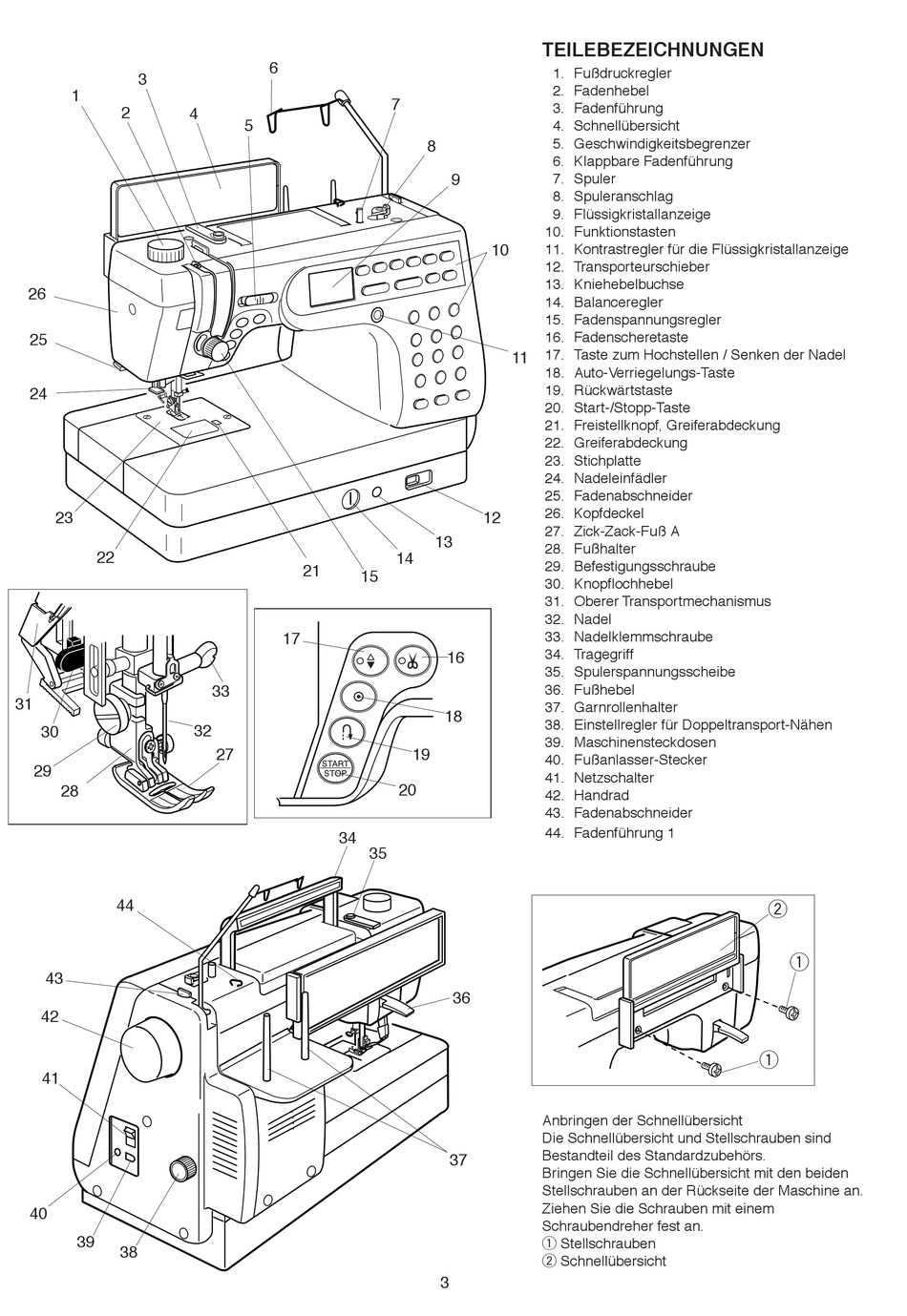

TEILEBEZEICHNUNGEN

1. Fußdruckregler
2. Fadenhebel
3. Fadenführung
4. Schnellübersicht
5. Geschwindigkeitsbegrenzer
6. Klappbare Fadenführung
7. Spuler
8. Spuleranschlag
9. Flüssigkristallanzeige
10. Funktionstasten
11. Kontrastregler für die Flüssigkristallanzeige
12. Transporteurschieber
13. Kniehebelbuchse
14. Balanceregler
15. Fadenspannungsregler
16. Fadenscheretaste
17. Taste zum Hochstellen / Senken der Nadel
18. Auto-Verriegelungs-Taste
19. Rückwärtstaste
20. Start-/Stopp-Taste
21. Freistellknopf, Greiferabdeckung
22. Greiferabdeckung
23. Stichplatte
24. Nadeleinfädler
25. Fadenabschneider
26. Kopfdeckel
27. Zick-Zack-Fuß A
28. Fußhalter
29. Befestigungsschraube
30. Knopflochhebel
31. Oberer Transportmechanismus
32. Nadel
33. Nadelklemmschraube
34. Tragegriff
35. Spulerspannungsscheibe
36. Fußhebel
37. Garnrollenhalter
38. Einstellregler für Doppeltransport-Nähen
39. Maschinensteckdosen
40. Fußanlasser-Stecker
41. Netzschalter
42. Handrad
43. Fadenabschneider
44. Fadenführung 1
Anbringen der Schnellübersicht
Die Schnellübersicht und Stellschrauben sind
Bestandteil des Standardzubehörs.
Bringen Sie die Schnellübersicht mit den beiden
Stellschrauben an der Rückseite der Maschine an.
Ziehen Sie die Schrauben mit einem
Schraubendreher fest an.
q Stellschrauben
w Schnellübersicht
