Schritt 6: Die Befestigungsmutter am Antennensitz mit der Kraft, die eine dauerhafte Befestigung
ź
gewährleistet, festschrauben (Abb. 2c). Zu geringes Anziehen der Mutter kann zu Undichtigkeit des
Gehäuses und unsachgemäßer Anordnung des Antennenkabels führen.
Schritt 7: Die Platte des Empfängers im Gehäuse befestigen.
ź
Schritt 8: Das Endstück des Antennenkabels an die Antennensteckdose (Abb. 2-d) an der
ź
Empfängerplatte (Abb. 1) anschließen. Der Antennenstecker hat das gleiche Potenzial wie
benachbarte Teile; es ist zulässig, dass der Stecker diese Teile berührt.
Schritt 9: Antenne installieren (Abb. 2e).
ź
a
d
DEN STECKER
DES ANTENNE-LEITERS
IN DIE ANTENNE-STECKDOSE STECKEN
b
Schwachstelle
im Gehäuse
zum Abbrechen
e
Mutter
2
Zahnscheibe
Dichtungselement
des Typs
O-Ring
Federring
(Wölbung
nach unten)
1
3
Übergangsleitung
1
2

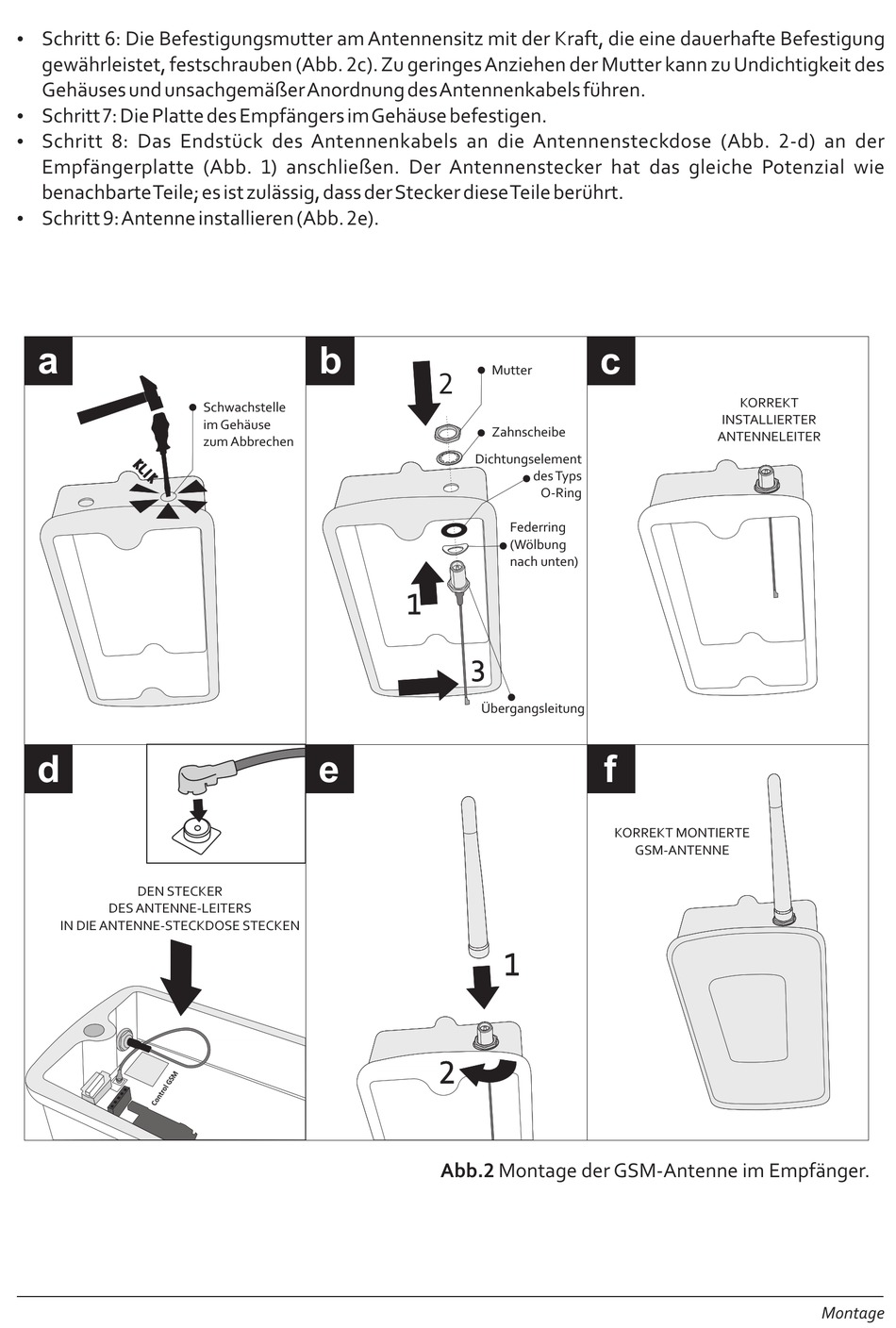

Abb.2 Montage der GSM-Antenne im Empfänger.
c
KORREKT
INSTALLIERTER
ANTENNELEITER
f
KORREKT MONTIERTE
GSM-ANTENNE
Montage
