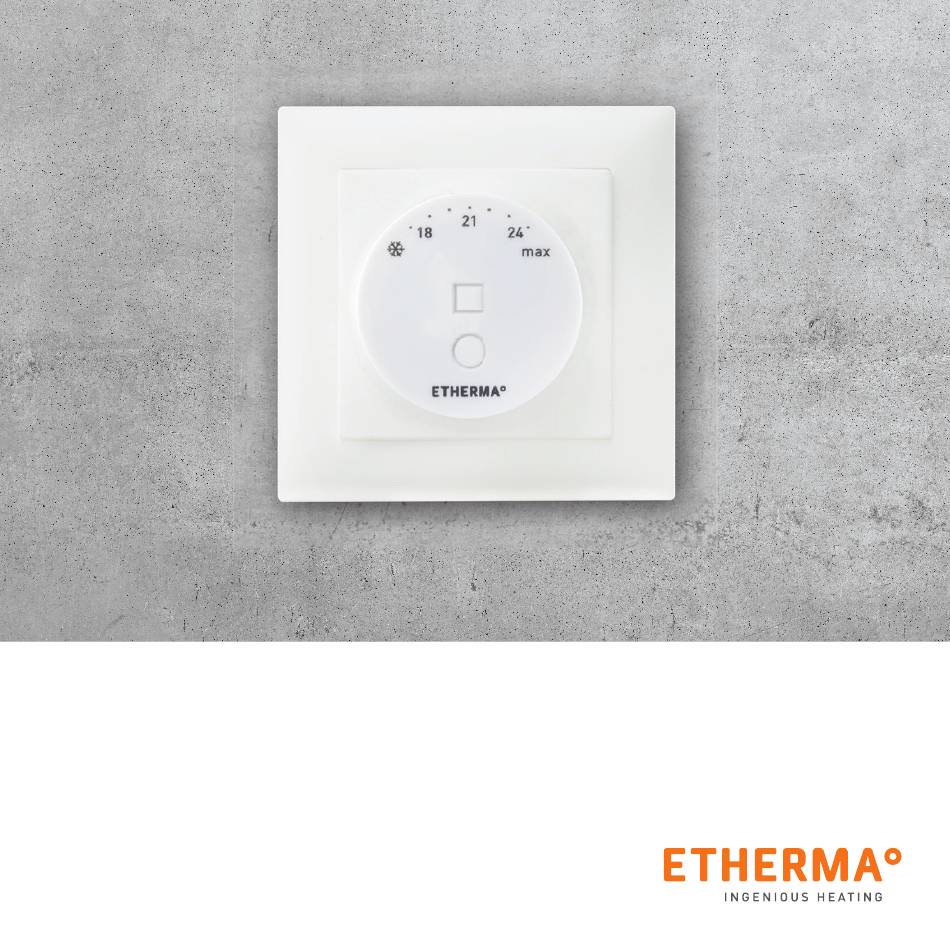

- Seite 1 All manuals and user guides at all-guides.com Installation and usage instructions ETHERMA eTWIST Room, combi fl oor thermostat www.etherma.com...
- Seite 2 all-gu ides.c...
- Seite 3 Angaben zum Energieverbrauch All manuals and user guides at all-guides.com Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchs- relevanter Produkte (ErP). Information about energy consumption The product complies with the EU regulations on the Ecodesign Directive (2009/125/EC) for energy-related products (ErP). Informatie over energieverbruik Het product voldoet aan de EU-regelgeving betreffende de richtlijn inzake milieuvriendelijk ontwerp van energiegerelate-...
- Seite 4 T W I S T - S E T U P Dieses Handbuch beschreibt die wichtigsten Funktionen und technischen Daten des Thermostats eTWIST. Die Anweisun- gen helfen dem Anwender, das Thermostat zu bedienen und dem Elektriker bei der Installation und Konfiguration des Ther- mostats.
- Seite 5 All manuals and user guides at all-guides.com T E C H N I S C H E S P E Z I F I K A T I O N E N Bluetooth: Version 4.2 Stromversorgung: 230 V - 50/60 Hz Maximale Belastung: 16 A (ohmsch) Temperaturbereich: + 5 °C / + 35 °C Externe Temperaturabsenkung: 230 V- 50/60 Hz...
- Seite 6 All manuals and user guides at all-guides.com Die Bluetooth Marke und -Logos sind Eigentum von Bluetooth SIG, ® Inc., und ihre Verwendung ist für Taelek Oy lizenziert. Andere Marken und Handelsnamen sind Eigentum der jeweiligen Besitzer. Apple, das Apple Logo, iPhone, iPad und iPod touch sind Marken von Apple Inc., die in den USA und anderen Ländern eingetragen sind.
- Seite 7 All manuals and user guides at all-guides.com I N S T A L L A T I O N Die Installation muss von einer Elektrofachkraft in Übereinstimmung mit der Verkabelung und den Bauvorschriften durchgeführt werden. Vor und während des gesamten Einbaus muss das Thermostat von der Stromversorgung getrennt bzw.
- Seite 8 all-gu ides.c...
- Seite 9 All manuals and user guides at all-guides.com Im nächsten Schritt platzieren Sie den eTWIST und befestigen das Ther- mostat mit 2-4 Schrauben auf der UP-Schalterdose. Positionieren Sie zu- nächst den Rahmen. Stellen Sie sicher, dass sich die Befestigungsnägel in der Position „LOCK“ befinden. Dann positionieren Sie die Frontabdeckung und drücken vorsichtig, bis diese einrastet.
- Seite 10 All manuals and user guides at all-guides.com S T A R T U P Nach dem ersten Einschalten des Thermostats erkennt das Thermostat, ob der Bodenfühler angeschlossen ist und führt die Initialisierung ent- sprechend durch. Die Initialisierung des Boden-Modus wird durch das Blinken der Power-Touch-Taste ROT angezeigt.
- Seite 11 0 °C LUFTTEMPERATUR MIN: 5 °C LUFTTEMPERATUR MAX: 28 °C PWM MIN: PWM MAX: 100 % VENTILSCHUTZ: FÜHLERTYP: 10 k Ohm LED INTENSITÄT: 100 % WOCHENPROGRAMM: Verwenden Sie die „ETHERMA eControl“ App, um Einstellungen zu über- prüfen und zu ändern.
- Seite 12 All manuals and user guides at all-guides.com B E D I E N U N G S A N L E I T U N G Das Thermostat wird durch den Drehknopf (°C) und zwei berührungs- empfindliche, kapazitive Tasten gesteuert. Diese sind: - ROTE Power-Taste (Ein / Aus) - GRÜNE Eco-Taste (Ein / Aus)
- Seite 13 All manuals and user guides at all-guides.com gramm-Slot. Grün zeigt an, dass die Temperatur gemäß dem Wochen- plan des Benutzers oder der ECO-Touch-Taste oder dem externen Pi- lotsignal gesenkt wird. POWER-TOUCH-TASTE Durch Drücken der Power-Touch-Taste wird das Thermostat in den Standby-Modus geschaltet.
- Seite 14 all-gu ides.c...
- Seite 15 All manuals and user guides at all-guides.com E I N S T E L L U N G E N Das Thermostat hat mehrere Einstellungen, die durch die eControl App angepasst werden können. MODUS Das Thermostat kann die Fußbodentemperatur, die Lufttemperatur, die Lufttemperatur mit den Bodengrenzwerten (Dual) oder der Heizrate (PWM-Steuerung) entsprechend der Modusauswahl steuern.
- Seite 16 All manuals and user guides at all-guides.com NAME DES THERMOSTATS Der Name wird in der ETHERMA eControl App angezeigt. WOCHENPROGRAMM ECO-TEMPERATUR Bei jedem Wochenprogramm-ECO-Slot wird die Temperatur auf diesen Wert eingestellt. ECO-TASTE UND EXTERNES PILOTSIGNAL ECO-TEMPERATUR Während der ECO-Taste aktive Zeit und externes Pilotsignal wird die aktive Temperatur auf diesen Wert geändert.
- Seite 17 All manuals and user guides at all-guides.com E I N S T E L L U N G E N PWM MIN UND MAX Diese Einstellung hat zwei Hauptzwecke. Im PWM-Modus geben Min- und Max-Werte den aktiven Auswahlbereich an. In allen anderen Modi garantiert es ein maximales Pulsverhältnis.
- Seite 18 All manuals and user guides at all-guides.com W O C H E N P L A N Der Benutzer kann einen Wochenplan in der ETHERMA eControl App erstellen. Mit dem Wochenprogramm kann der Benutzer das Ther- mostat in dem Zeitraum absenken, in dem der Raum nicht benutzt wird.
- Seite 19 F E H L E R M O D I Das parallele Blinken des roten und grünen Lichts zeigt einen fehler- haften Zustand an. Verwenden Sie die ETHERMA eControl App, um den Fehlercode zu lesen. Mögliche Fehlercodes sind: 1 Bodenfühlerfehler 2 Überhitzung...
- Seite 20 all-gu ides.c...
- Seite 21 E T M E R M A E C O N T R O L A P P V E R B I N D U N G Der Benutzer kann die App für mobile Geräte (Android / iOS) verwen- den, um die eingestellten Temperaturen zu lesen, Einstellungen vorzu- nehmen und ein Benutzer-Wochenprogramm zu erstellen. Folgen Sie dem Benutzerhandbuch in der ETHERMA eControl App.
- Seite 22 All manuals and user guides at all-guides.com T E C H N I C A L S P E C I F I C A T I O N S Bluetooth: Version 4.2 Power supply: 230 V - 50 Hz Maximum load: 16 A (resistive) Temperature range: +5 °C/+35 °C External Temperature setback: 230 V - 50 Hz...
- Seite 23 All manuals and user guides at all-guides.com The Bluetooth trademark and logos are property of Bluetooth SIG, ® Inc., and their usage is licensend for Taelek Oy. Other brands and trade names are property of the respective owners. Apple, the Apple logo, iPhone, iPad, and iPod touch are trademarks of Apple Inc., registered in the U.S.
- Seite 24 All manuals and user guides at all-guides.com I N S T A L L A T I O N Installation must be done by a qualified electrician in accordance with wiring and building regulations. Before installation, disconnect any po- wer to the thermostat’s mains. Start by releasing the front cover (A.) by pushing the rotary dial (°C) hard in and parallel turning anti-clockwise.
- Seite 25 All manuals and user guides at all-guides.com...
- Seite 26 all-gu ides.c...
- Seite 27 All manuals and user guides at all-guides.com S T A R T U P After connecting the power to the thermostat for the first time ther- mostat recognizes if floor sensor is connected or not and makes initi- alization accordingly (selects between floor mode and air mode). The following settings are initialized accordingly (floor/air).
- Seite 28 All manuals and user guides at all-guides.com AIR TEMPERATURE MIN: 5 °C AIR TEMPERATURE MAX: 28 °C PWM MIN: PWM MAX: 100 % VALVE PROTECTION: SENSOR TYPE: 10 k ohm LED INTENSITY: 100 % WEEKLY PROGRAM: Use ETHERMA eControl App to check and modify settings.
- Seite 29 All manuals and user guides at all-guides.com B A S I C U S A G E The thermostat is controlled by rotary dial (°C) and two touch sensitive capacitive buttons (eco, on/off). Use dial to set target comfort tempe- rature.
- Seite 30 All manuals and user guides at all-guides.com POWER TOUCH BUTTON By pressing red illuminated power touch button the thermostat is turned to stand-by mode. In stand-by mode heating is forced OFF des- pite of temperature. The touch of unlit power touch pad turns thermost- at ON.
- Seite 31 All manuals and user guides at all-guides.com S E T T I N G S Thermostat has several settings which can be adjusted by ETHERMA eControl App. MODE Thermostat can adjust floor temperature, air temperature, air tempe- rature with floor limits (dual) or heating ratio (PWM control) according to mode selection.
- Seite 32 all-gu ides.c...
- Seite 33 All manuals and user guides at all-guides.com NAME OF THERMOSTAT Name shown in ETHERMA eControl App WEEK PROGRAM ECO TEMPERATURE During every week program eco slot the temperature is adjusted to this value. ECO BUTTON AND EXTERNAL PILOT SIGNAL ECO TEMPERATURE During every eco button active time and external pilot signal active time temperature is modified to this value.
- Seite 34 All manuals and user guides at all-guides.com S E T T I N G S PWM MIN AND MAX This setting has two main purposes. In PWM mode min and max values specify active dial range. In all other modes it guarantees maximum pulse ratio.
- Seite 35 Week schedule execution needs correct real time in thermostat. In case of invalid real time the week program is deactivated and user is warned by blinking red and green lights. Real time is updated from ETHERMA eControl App every time the thermostat is connected to a mobile phone.
- Seite 36 This is automatically solved by taking connection with ecoControl app. Use ETHERMA eControl App to read an error code. Possible error codes are 1 Floor sensor fault 2 Over heat...
- Seite 37 E C O C O N T R O L A P P A C O N N E C T I O N User may use a mobile device ETHERMA eControl App (Android / iOS) to read log temperatures, to make settings and to give an user week pro- gram.
- Seite 38 all-gu ides.c...
- Seite 39 All manuals and user guides at all-guides.com T E C H N I S C H E S P E C I F I C A T I E S Bluetooth: Version 4.2 Voeding: 230 V - 50 Hz Max. belasting: 16 A Temperatuur bereik: +5 °C / +35 °C Externe temperatuurverlaging: 230 V - 50 Hz IP-klasse: IP 21...
- Seite 40 All manuals and user guides at all-guides.com De Bluetooth merknaam en logo‘s zijn eigendom van Bluetooth SIG, ® Inc., en het gebruik ervan is licensend voor Taelek Oy. Andere merken en handelsnamen zijn eigendom van de respectievelijke eigenaren. Apple, het Apple-logo, iPhone, iPad en iPod touch zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen.
- Seite 41 All manuals and user guides at all-guides.com I N S T A L L A T I E De installatie moet worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met de bedradings- en bouwvoor- schriften. Koppel vóór de installatie de stroom naar de wandcontact- doos van de thermostaat los.
- Seite 42 All manuals and user guides at all-guides.com...
- Seite 43 All manuals and user guides at all-guides.com B E G I N N E N Nadat de voeding voor de eerste keer op de thermostaat is aangeslo- ten, herkent de thermostaat of de vloersensor is aangesloten of niet en maakt hij de initialisatie dienovereenkomstig (selecteert tussen vloer- modus en ruimtemodus).
- Seite 44 all-gu ides.c...
- Seite 45 RUIMTE TEMPERATUUR MIN: 5 °C RUIMTE TEMPERATUUR MAX: 28 °C PWM MIN: 0 % PWM MAX: 100 % KLEP BEVEILIGING: OFF SENSOR TYPE: 10 k ohm LED INTENSITEIT: 100 % WEEK PROGRAMMA: OFF Gebruik de ETHERMA eControl app om instellingen te controleren en wijzigen.
- Seite 46 All manuals and user guides at all-guides.com B A S I S G E B R U I K De thermostaat wordt geregeld met draaiknop (C °) en twee aanraak- gevoelige capacitieve knoppen (eco, aan / uit). Gebruik de draaiknop om de gewenste comforttemperatuur in te stellen.
- Seite 47 All manuals and user guides at all-guides.com Groen geeft aan dat de temperatuur wordt verlaagd volgens het week- schema van de gebruiker of de eco-touchknop of het externe piloot- signaal. AAN / UIT-KNOP Door op de rood verlichte aanrakingsknop te drukken, wordt de ther- mostaat in de stand-bymodus gezet.
- Seite 48 All manuals and user guides at all-guides.com N S T E L L I N G E N Thermostaat heeft verschillende instellingen die kunnen worden aan- gepast door de ETHERMA eControl app. MODE De thermostaat kan de vloertemperatuur, de ruimtetemperatuur,...
- Seite 49 All manuals and user guides at all-guides.com NAAM VAN DE THERMOSTAAT Naam weergegeven in ETHERMA eControl app WEEKPROGRAMMA ECO-TEMPERATUUR Tijdens elke actieve knop van de eco-knop en extern pilootsignaal wordt de actieve tijd op deze waarde aangepast. ECOKNOP EN ECO-TEMPERATUUR VAN EXTERN PILOOTSIGNAAL Tijdens elke actieve knop van de eco-knop en extern pilootsignaal wordt de actieve tijd op deze waarde aangepast.
- Seite 50 all-gu ides.c...
- Seite 51 All manuals and user guides at all-guides.com N S T E L L I N G E N PWM MIN EN MAX Deze instelling heeft twee hoofddoelen. In de PWM-modus geven de min-./max-. waarden het actieve bereik aan. In alle andere modi ga- randeert het de maximale pulsverhouding.
- Seite 52 Realtime wordt bijgewerkt vanuit de ETHERMA eControl app telkens wanneer de thermostaat is aangeslo- ten op een mobiele telefoon. Real-time heeft een back-up naar een stroomstoring van 2 uur.
- Seite 53 Het meest typische geval is dat de realtime wordt be- schadigd door lange stroompannes. Dit wordt automatisch opgelost door verbinding te maken met de ETHERMA eControl app. Gebruik de ETHERMA eControl app om een foutcode te lezen. Mogelijke foutcodes...
- Seite 54 E C O C O N T R O L A P P C O N N E C T I E De gebruiker kan de ETHERMA eControl app van een mobiel apparaat (Android / iOS) gebruiken om logtemperaturen te lezen, instellingen te maken en een gebruikersweekprogramma te geven.
- Seite 55 All manuals and user guides at all-guides.com S P É C I F I C A T I O N S T E C H N I Q U E S Bluetooth: Version 4.2 Alimentation: 230 V - 50 Hz Charge maximale: 16 A (résistif) Plage de température: +5°...
- Seite 56 all-gu ides.c...
- Seite 57 All manuals and user guides at all-guides.com Le Bluetooth marque et les logos sont la propriété de Bluetooth SIG, ® Inc. et leur utilisation est licensend pour Taelek Oy. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respec- tifs.
- Seite 58 All manuals and user guides at all-guides.com I N S T A L L A T I O N L‘installation doit être effectuée par un électricien qualifié conformé- ment aux réglementations en matière de câblage et de construction. Avant l‘installation, débranchez toute alimentation au secteur du ther- mostat.
- Seite 59 All manuals and user guides at all-guides.com...
- Seite 60 All manuals and user guides at all-guides.com C O M M E N C E Z Après avoir connecté l‘alimentation au thermostat pour la première fois, le thermostat reconnaît si le capteur de plancher est connecté ou non et effectue l‘initialisation en conséquence (sélectionne entre le mode étage et le mode air).
- Seite 61 All manuals and user guides at all-guides.com TEMPÉRATURE DE L‘AIR MIN: 28 °C PWM MIN: 0 % PWM MAX: 100 % PROTECTION DE VALVE: OFF TYPE DE CAPTEUR: 10 k ohm INTENSITÉ LED: 100 % PROGRAMME HEBDOMADAIRE: OFF Utilisez l‘application ecoControl pour vérifier et modifier les paramètres.
- Seite 62 all-gu ides.c...
- Seite 63 All manuals and user guides at all-guides.com U T I L I S A T I O N D E B A S E Le thermostat est commandé par le cadran rotatif (°C) et deux bou- tons capacitifs tactiles (eco, on / off). Utilisez la molette pour régler la température de confort cible.
- Seite 64 All manuals and user guides at all-guides.com température est réduite en fonction du programme hebdomadaire de l‘utilisateur ou du bouton eco touch ou du signal pilote externe. BOUTON TACTILE DE PUISSANCE En appuyant sur le bouton de mise sous tension rouge, le thermost- at est mis en veille.
- Seite 65 All manuals and user guides at all-guides.com P A R A M È T R E S Thermostat a plusieurs paramètres qui peuvent être ajustés par ETHERMA eControl App. MODE Le thermostat peut ajuster la température du plancher, la température de l‘air, la température de l‘air avec les limites de plancher (double) ou...
- Seite 66 All manuals and user guides at all-guides.com NOM DU THERMOSTAT Nom affiché dans l‘application ETHERMA eControl. PROGRAMME HEBDOMADAIRE DE TEMPÉRATURE AMBIANTE Au cours de chaque semaine programme eco slot, la température est ajustée à cette valeur. TOUCHE ECO ET SIGNAL EXTERNE DU PILOTE Au cours de chaque temps d‘activation du bouton Eco et du signal pilote...
- Seite 67 All manuals and user guides at all-guides.com P A R A M È T R E S DÉCALAGE DE LA TEMPÉRATURE DE L‘AIR (ÉTALONNAGE) Si la mesure de température de l‘utilisateur est décalée par rapport au point de consigne, ce réglage est utilisé pour calibrer. PWM MIN ET MAX Ce paramètre a deux objectifs principaux.
- Seite 68 all-gu ides.c...
- Seite 69 C A L E N D R I E R S E M A I N E L‘ utilisateur peut créer 7 d / 24h calendrier semaine ETHERMA eCont- rol App. Avec l‘horaire de la semaine, l‘utilisateur programme un ther- mostat pour diminuer la température pendant les créneaux horaires...
- Seite 70 Le cas le plus typique est que le temps réel est corrompu par une longue panne de courant. Ceci est automatiquement résolu en prenant la connexion avec l‘application ETHERMA eControl. Utilisez l‘applicati- on ETHERMA eControl pour lire un code d‘erreur. Les codes d‘erreur possibles sont 1 Erreur du capteur de plancher...
- Seite 71 (Android / iOS) pour lire les températures des journaux, pour effectuer des réglages et pour donner un programme de semaine utilisateur. Suivez les guides dans ETHERMA eControl App! Un thermostat indique une connexion d‘appareil mobile par le clignotement rapide du bouton...
- Seite 72 All manuals and user guides at all-guides.com ETHERMA Elektrowärme GmbH Landesstraße 16 A-5302 Henndorf www.etherma.com...
