SATA filter 400
Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití
Betjeningsvejledning | Kasutusjuhend | Operating Instructions | Instrucciones
de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας | Üzemeltetési
utasítás | Istruzione d'uso Naudojimo instrukcija | Lietošanas instrukcija |
Gebruikershandleiding | Bruksveiledning | Instrukcja obsługi | Instruções
de funcionamento | Manual de utilizare | Руководство по эксплуатации
Bruksanvisning | Navodilo za obratovanje | Návod na | Kullanım talimatı
Operating Instructions
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SATA filter 400
Inhaltszusammenfassung für SATA filter 400
- Seite 1 SATA filter 400 Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití Betjeningsvejledning | Kasutusjuhend | Operating Instructions | Instrucciones de servicio | Käyttöohje | Mode d'emploi | Οδηγίες λειτουργίας | Üzemeltetési utasítás | Istruzione d'uso Naudojimo instrukcija | Lietošanas instrukcija | Gebruikershandleiding | Bruksveiledning | Instrukcja obsługi | Instruções...
- Seite 2 Index [A | DE] Betriebsanleitung | deutsch ............5 [BG] Упътване за работа | български ..........15 [CN] 省漆高效数字喷枪 使用说明书 | 中文 ........... 27 [CZ] Návod k použití | čeština ............... 37 [DK] Betjeningsvejledning | dansk ............49 [EE] Kasutusjuhend | eesti ..............61 [EN] Operating Instructions | english ............
- Seite 3 SATA filter 444 # 92296 [1-5] [1-4] [1-3] [1-1] [1-12] [1-6] [1-11] [1-7] [1-8] [1-9] / [1-10]...

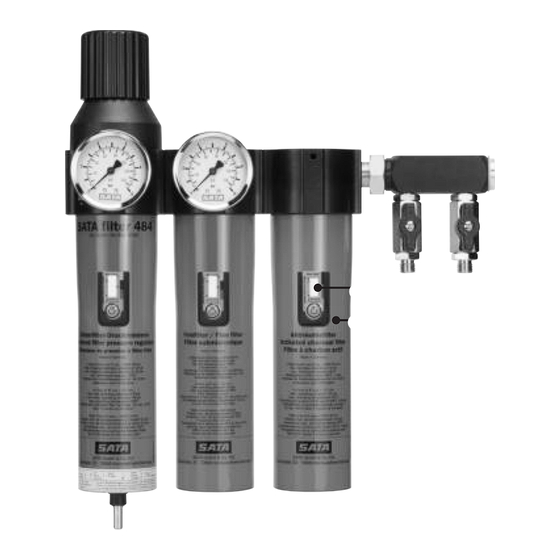

- Seite 4 SATA filter 484 # 92320 [1-13] [1-8] SATA filter 464 # 141473 [A] # 22160 [B] # 81810 [1-13] [1-8] [C] # 85373...
-
Seite 5: Inhaltsverzeichnis [Originalfassung: Deutsch]
Betriebsanleitung SATA filter 400 Inhaltsverzeichnis [Originalfassung: Deutsch] 1. Symbole 8. Inbetriebnahme 2. Technische Daten 9. Funktion 3. Lieferumfang 10. Wartung 4. Aufbau der Filter 11. Beheben von Störungen 5. Bestimmungsgemäße Verwendung 12. Entsorgung 6. Sicherheitshinweise 13. Kundendienst 7. Montage 14. Gewährleistung/Haftung 15. - Seite 6 Betriebsanleitung SATA filter 400 SATA filter 464 1,8 kg SATA filter 464 1,3 kg (Nachrüstmodul) SATA filter 474 3,4 kg SATA filter 484 5,1 kg SATA filter 484 mit Bodentra- 8,1 kg geständer SATA filter 494 5,7 kg Lieferumfang SATA filter 444: SATA filter 484: •...
-
Seite 7: Aufbau Der Filter
[1-7] SATA filter timer für Feinfilter [1-8] Filterhülse, Filterstufe B und C Bestimmungsgemäße Verwendung Die SATA filter 400 sind für die Aufbereitung von technischer Druckluft entwickelt worden. Sie scheiden feste, flüssige und teilweise gasförmige Bestandteile von der durch den Filter durchströmenden Druckluft ab. Sicherheitshinweise 6.1. -
Seite 8: Verwendung In Explosionsgefährdeten Berei- Chen
Der Filter ist zum Einsatz in explosionsgefährdeten Bereichen der Ex- Zone 1 und 2 zugelassen. Die SATA filter 400 erfüllen aufgrund ihrer Konzeption, Konstruktion und Bauart die grundlegenden Sicherheitsanforderungen der Richtlinie 94/9/ EG. Die gemäß Richtlinie 94/9/EG Anhang VIII geforderten Unterlagen sind bei benannter Stelle Nummer 0123 mit der Dokumentennummer 70023722 für 10 Jahre hinterlegt. - Seite 9 Betriebsanleitung SATA filter 400 7.2. Nachrüstung SATA filter 444 zu filter 484 [2] Für die Nachrüstung mit einem Aktivkohlefilter wird ein SATA filter 464 [C] (Art. Nr. 141473) benötigt: 1. Filter drucklos machen (vorgeschalteten Abstellhahn schließen) 2. Luftabgangsmodul [D] von Filterkombination [A]/[B] lösen [2-1] 3.
- Seite 10 Betriebsanleitung SATA filter 400 Funktion 9.1. Filterstufe [A]: Die erste Filterstufe scheidet Partikel größer 5 µm sowie auskondensier- tes Wasser und Öl ab. In dem Filter ist ein Sinterfilter (Art. Nr. 22160) eingebaut. Hinweis! Sinterfilter: • Feinheit 5 µm • Fläche 100 cm²...
-
Seite 11: Wartung
Betriebsanleitung SATA filter 400 Hinweis! Aktivkohlefilterpatrone: • Fasergebundene Aktivkohle • Fläche 300 cm² 9.4. Luftabgangsmodul [D]: Das Abgangsmodul ist mit 2 Kugelhahnen [1-6], Anschlussgewinde ¼" (Außengewinde) ausgerüstet. 10. Wartung Warnung! Vorsicht! • Wartungsarbeiten am Filter dürfen nur im drucklosen Zustand durch- geführt werden! -
Seite 12: Beheben Von Störungen
Betriebsanleitung SATA filter 400 tronen in die richtigen Filterstufen eingebaut werden. Farbliche Kenn- zeichnungen (gelb = Sinterfilter [A], blau = Feinfilter [B], schwarz = Aktivkohlefilter [C]) dienen der Unterscheidung [4-4]. Diese befinden sich auf den Gewindestangen der Filterstufen [B] und [C] •... -
Seite 13: Gewährleistung / Haftung
Zubehör, Ersatzteile und technische Unterstützung erhalten Sie bei Ihrem SATA Händler. 14. Gewährleistung / Haftung Es gelten die Allgemeinen Geschäftsbedingungen von SATA und ggf. weitere vertragliche Absprachen sowie die jeweils gültigen Gesetze. SATA haftet insbesondere nicht bei: • Nichtbeachtung der Betriebsanleitung •... - Seite 14 Membrane, kpl. 15511 Automatisches Kondensat-Ablassventil 22046 Manometer 0-10 bar 22137 Innenteil Sinterfilter für [A] 22160 22319 Manometer 0 - 10 bar für SATA filter 434 23804 Druckventil, kpl. 24471 Kunststoffmutter mit O-Ringen 24489 Gewindestange, kpl. 24521 Ableitkörper mit O-Ring 24554 Filterhülse, kpl.
