Ne jamais transporter l'appareil par son cordon d'ali-
mentation.
L'utilisation de l'appareil est interdite aux mineurs
de moins de 16 ans.
Mise en service
La tension indiquée sur la plaquette signalétique doit
coïncider avec la tension du secteur.
Les appareils conçus pour une tension de 230 V
fonctionnent également sous une tension de réseau égale
à 220 V/240 V.
Mise en marche :
Actionner le cran de verrouillage (1).
Enfoncer l'interrupteur Marche / Arrêt (2) et le
maintenir dans cette position.
Remarque : l'interrupteur Marche / Arrêt ne peut être
bloqué en position « Marche ».
Arrêt :
Relâcher l'interrupteur Marche / Arrêt.
Montage de la lame de scie
N'utiliser que des lames de scie affutées et en parfait
état. Toute lame de scie fissurée, tordue, ou mal affutée
doit immédiatement être remplacée.
Remonter et bloquer la lame de scie (nettoyée) comme
indiqué sur la figure. Ce faisant, bien vérifier que les
brides (21) et (19) sont bien à leur place.
Lors du remontage, ne pas oublier de contrôler que le
sens de coupe des dents de la lame de scie (cf. la flèche
sur le capot de protection escamotable) coïncide bien
avec le sens indiqué par la flèche tracée sur le capot de
la machine.
Vérifier le bon fonctionnement du capot basculant.
Demontage de la lame de scie
Amener le capot basculant (7) en position arrière via son
levier (5) et mettre la clé polygonale (16) en position de
travail.
Dévisser la vis de blocage (17) avec la clé mâle six
pans (15).
Retirer la bride de serrage (19) puis la lame de scie (20).
Réglage de la profondeur de coupe
Dévisser la vis papillon (12).
Régler la profondeur de coupe à l'aide de la
graduation (13) sur la valeur désirée. Se servir ici de
l'arête inférieure du capot de protection comme d'un
repère.
Lever : profondeur de coupe plus petite
Abaisser : profondeur de coupe plus important e
Revisser et bloquer la vis papillon. Pour les meilleurs
résultats de coupe, la lame de scie ne doit jamais dépas-
ser de plus de 3 mm du matériau.
12
Réglage de l'angle de coupe
Dévisser la vis papillon (9).
Régler l'angle de coupe à l'aide de la graduation sur la
valeur désirée (la graduation est marquée par des inter-
valles de 1°).
Revisser et bloquer la vis papillon (9).
Lorsque l'on procède à une coupe en onglet, la
profondeur de coupe effective est inférieure à la
valeur indiquée par l'échelle graduée.

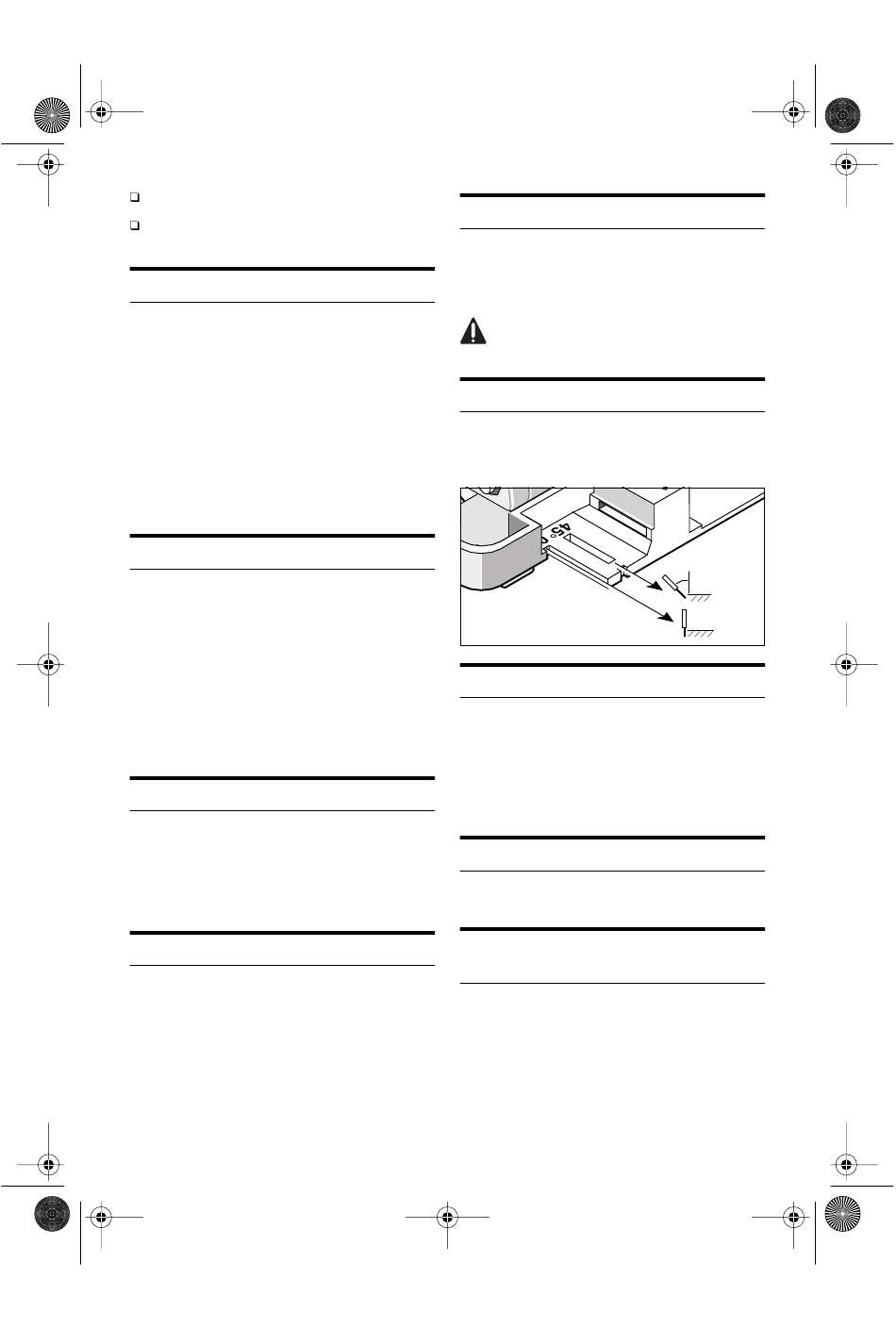

Repères de coupe
Le repère de coupe 0° marque la position de la lame de
scie pour une coupe à angle droit.
Le repère de coupe 45° marque la position de la lame de
scie pour une coupe à 45°.
Butée parallèle
Monter la butée parallèle (14) graduée sur la plaque de
base (6) par le biais du dispositif de fixation prévu à cet
effet. Immobiliser le tout au moyen des deux vis de blo-
cage (10). La butée parallèle permet de découper de
manière très précise le long de l'arète d'une pièce ou de
scier plusieurs bandes de largeur parfaitement identique.
La largeur de coupe maximale pouvant être réalisée avec
cette butée parallèle est égale à environ 200 mm.
Aspiration propre
La tubulure de raccordement (3) permet de brancher le
tuyau d'un aspirateur habituel sur la machine.
Contrôle du réglage de la position du
couteau-diviseur
Pour des raisons de sécurité, le couteau-diviseur (22)
doit toujours être utilisé. Lors de coupes longitudinales,
cette pièce évite que la lame de scie ne reste coincer dans
la matière. Dévisser la vis (4). Régler la position du cou-
teau-diviseur (22) puis revisser et bloquer la vis. Vérifier
le bon fonctionnement du capot basculant (7).
45°
0°
