8/22 IRMA MATRIX R2 Option Türkontakt | Montageanleitung
freigegeben
2.2 Montage Einbau-Variante mit Türkontaktmagnet
Einbau mit sCON-S (Standard):

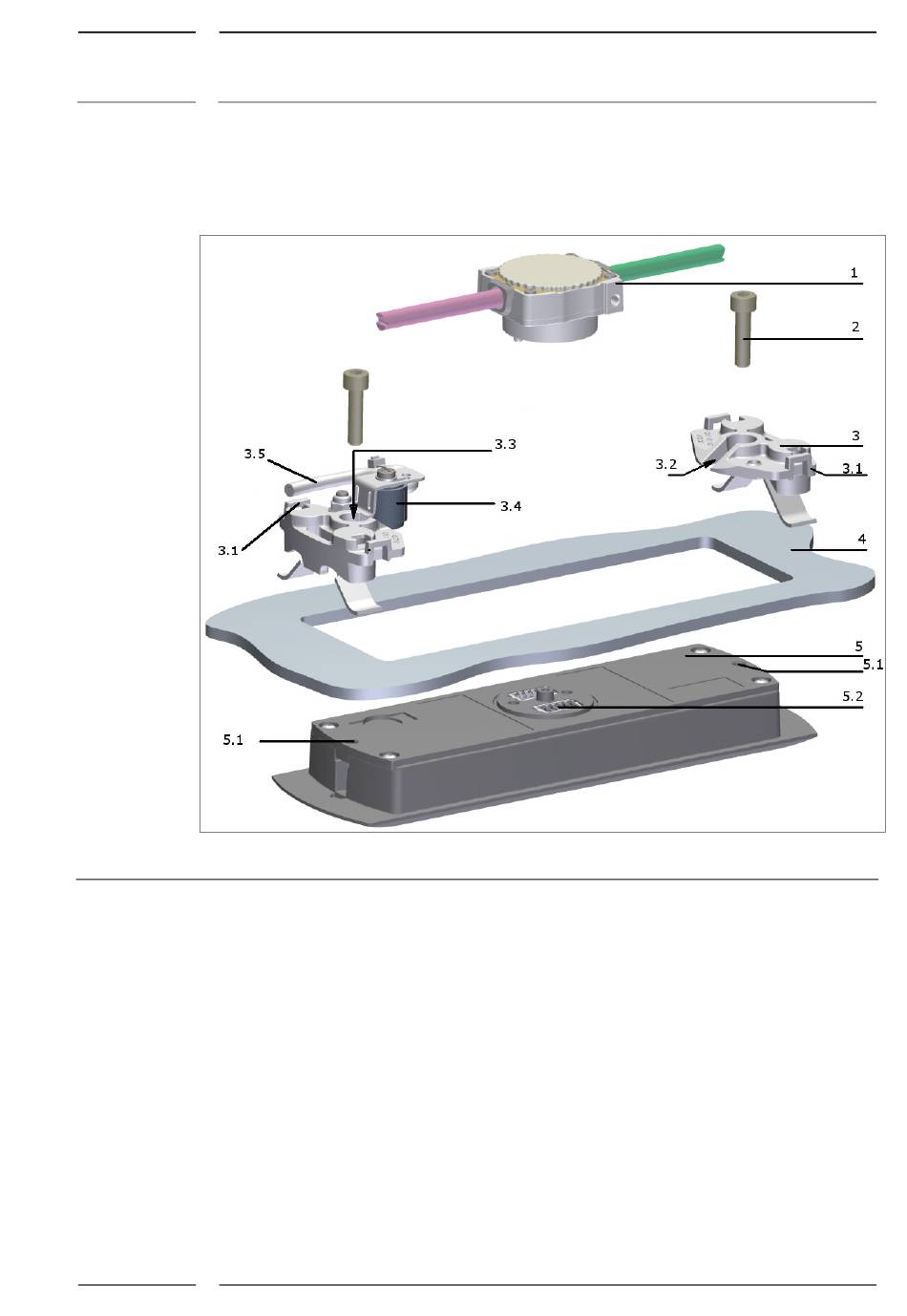

Abb. 2: Montage - Übersicht mit sCON-S
1 sCON-Connector für Sensoren
2 Zylinderkopfschrauben (2 Stück)
3 2 x Federhalter mit vormontierter
Blattfeder
3.1 Öse zur Befestigung eines
Kabelbinders
3.2 2 x Führungsnut zum
Unterschieben des Haltesystems
unter die Zylinderkopfschraube
Rev. 1.5 2018-02
3.3 2x Bohrung für Zylinderzur Zentrierung
und Arretierung des Sensors
3.4 1 x Türkontaktmagnet (auch als Magnet,
Elektromagnet bezeichnet) mit Halter,
vormontiert an Federhalter
3.5 Anschlusskabel des
Türkontaktmagneten
4 Voute (hier z.B. 4 mm dick)
mit Rechteckausschnitt
5 IRMA-MATRIX-Sensor-Einbau-
Variante
5.1 Gewindebohrung für
Zylinderkopfschraube zur Befestigung
5.2 sCON-Anschluss am Sensor
