IRMA MATRIX R2 Option Türkontakt | Montageanleitung
freigegeben
Achten Sie beim Festziehen der Befestigungsschrauben auf das maximal zulässige
Drehmomentes von 3Nm!
Der Sensor darf nicht einseitig befestigt werden. Bis zum Festziehen der letzten Schraube
muss der Sensor mit der Hand abgestützt werden.
2.3
Türkontaktmagnet anschließen
Tabelle 1:
Spannungsversorgung und Verhalten des Türkontaktmagneten
Anschlusskabel
Ader-
2-adrig
Nr.
1
2
Achten Sie beim Anschluss des Türkontaktmagneten auf die richtige Polung der
Anschlüsse. Sonst wird der Türkontaktmagnet zerstört.
Die Türkontaktlogik lässt sich bei der Konfigurierung des externen Türkontaktes einstellen
(s. Abschnitt 2.4, Seite 14).
2
:
K3
gilt für Kabel mit erhöhtem Brandschutz nach DIN 5510-2 1,2,3,4 und halogenfrei nach Norm EN 50267-2-1 oder IEC 60754-1)
Rev. 1.5
2018-02
Signal
Aderfarbe und
Beschriftung " "
2
Variante K3
weiß,
mit roter
VP+
Markierung,
"1"
VP-
weiß, "2"
4.

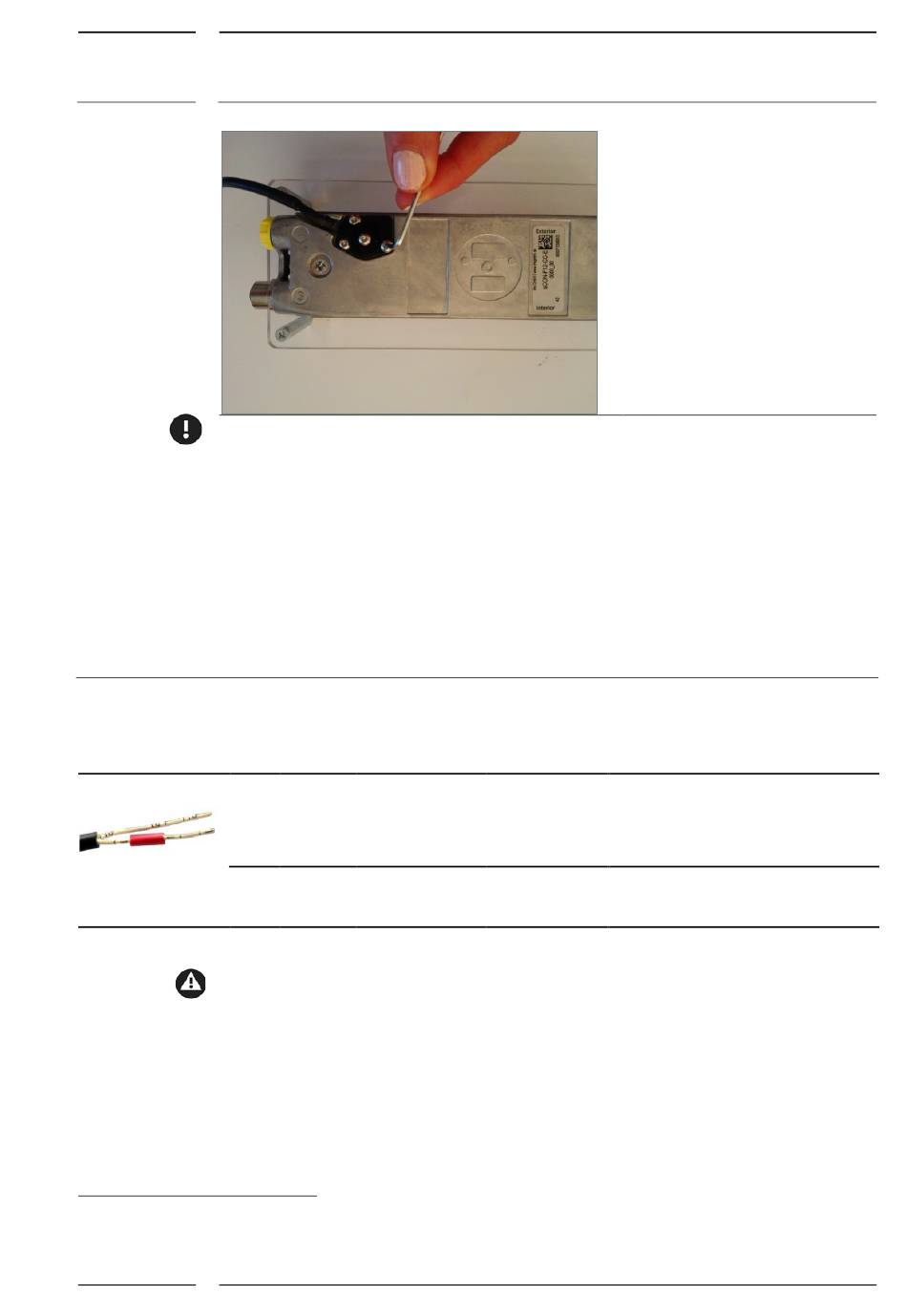

Nach dem Einpassen ziehen Sie
die Befestigungsschrauben mit
einem 2,5-Inbus fest.
Anschluss
Verhalten des Türkontaktmagneten
Magnet
24 / 0 V DC
24 V Türkontaktmagnet aktiviert
geschaltet
0 V Türkontaktmagnet deaktiviert
Masse
