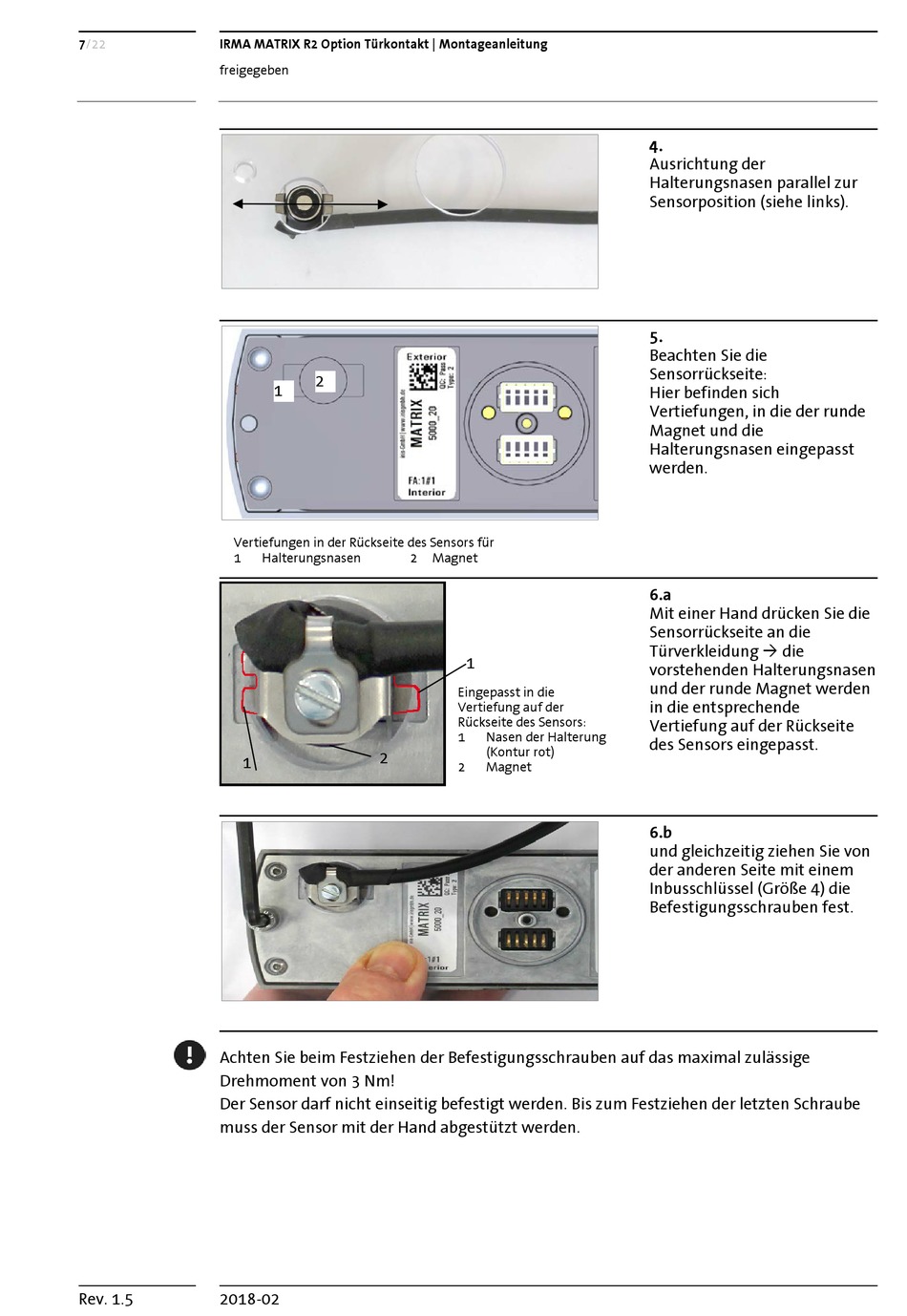

7/22 IRMA MATRIX R2 Option Türkontakt | Montageanleitung
freigegeben
Vertiefungen in der Rückseite des Sensors für
1
1
Achten Sie beim Festziehen der Befestigungsschrauben auf das maximal zulässige
Drehmoment von 3 Nm!
Der Sensor darf nicht einseitig befestigt werden. Bis zum Festziehen der letzten Schraube
muss der Sensor mit der Hand abgestützt werden.
Rev. 1.5 2018-02
2
1
1
1
2
Halterungsnasen 2 Magnet
2
1
Eingepasst in die
Vertiefung auf der
Rückseite des Sensors:
1 Nasen der Halterung
(Kontur rot)
2 Magnet
4.
Ausrichtung der
Halterungsnasen parallel zur
Sensorposition (siehe links).
5.
Beachten Sie die
Sensorrückseite:
Hier befinden sich
Vertiefungen, in die der runde
Magnet und die
Halterungsnasen eingepasst
werden.
6.a
Mit einer Hand drücken Sie die
Sensorrückseite an die
Türverkleidung  die
vorstehenden Halterungsnasen
und der runde Magnet werden
in die entsprechende
Vertiefung auf der Rückseite
des Sensors eingepasst.
6.b
und gleichzeitig ziehen Sie von
der anderen Seite mit einem
Inbusschlüssel (Größe 4) die
Befestigungsschrauben fest.
