11/22
IRMA MATRIX R2 Option Türkontakt | Montageanleitung
freigegeben
Achten Sie beim Festziehen der Befestigungsschrauben auf das maximal zulässige
Drehmomentes von 3Nm!
Der Sensor darf nicht einseitig befestigt werden. Bis zum Festziehen der letzten Schraube
muss der Sensor mit der Hand abgestützt werden.
Rev. 1.5
2018-02

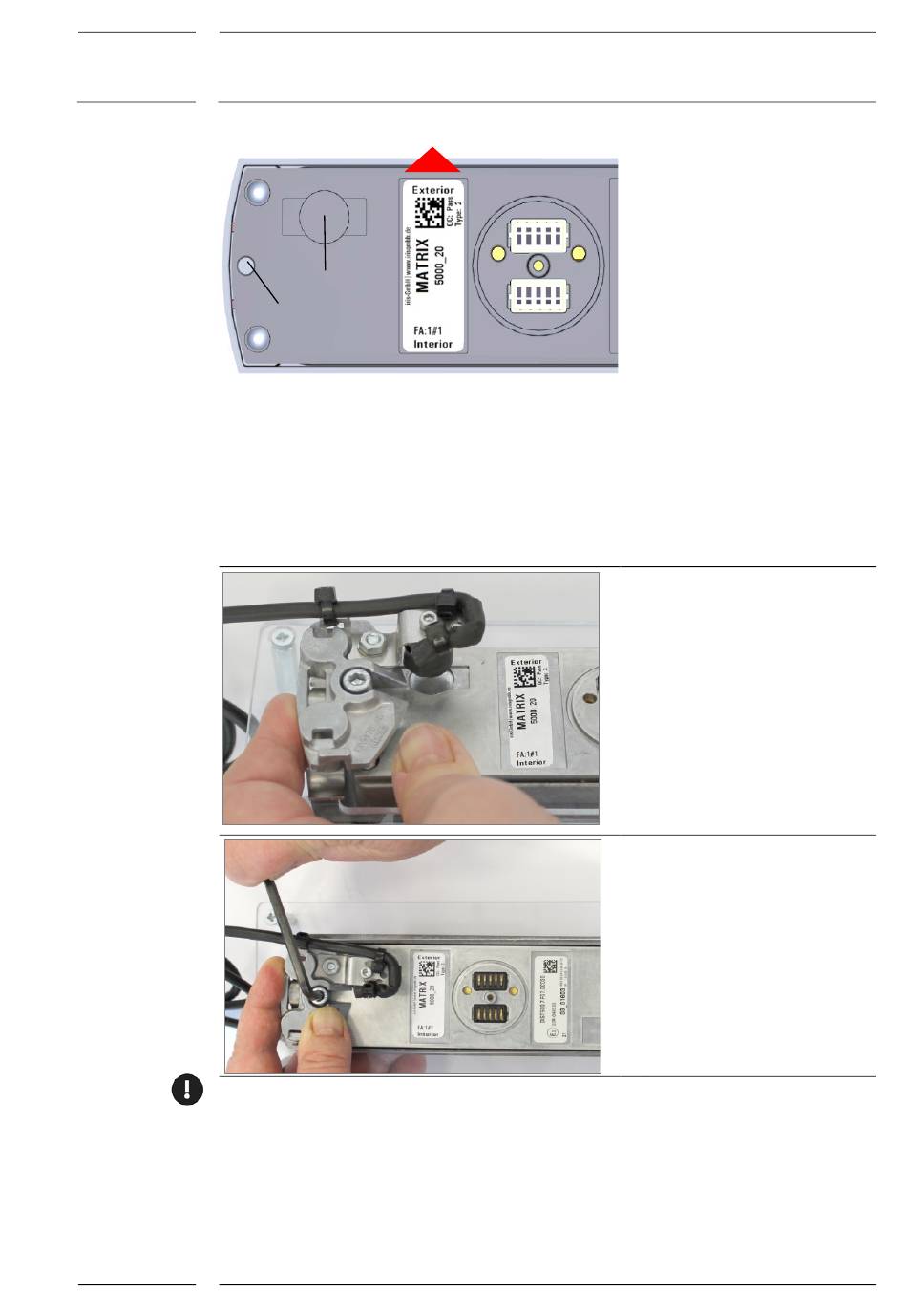

2.
Beachten Sie die
Sensorrückseite:
Hier befindet sich eine
Vertiefung für die Einpassung
des runden Magnets. Der
Magnet befindet sich im
eingebauten Zustand immer
links und nach außen gerichtet,
gemäß der Kennzeichnung des
Typenschildes "Exterior".
3.
Drehen Sie die
Zylinderkopfschrauben per
Hand in die Gewindebohrung
des Sensors ein, bis sie
ausgerichtet und gesichert
sind. Anschließend führen Sie
den Sensor von vorne durch die
Öffnung in der Einbaufläche
und stützen ihn mit einer Hand.
4.
Schieben Sie die
Blattfederhalter entlang seiner
Führungsnut unter die
Zylinderkopfschrauben.
Dabei muss der runde Magnet
genau über die runde
Vertiefung auf der
Sensorrückseite positioniert
werden.
5.
Mit Daumen und Zeigefinger
fixieren Sie die Lage des
Blattfederhalters mit Magnet
zum Sensor.
Gleichzeitig ziehen Sie mit der
anderen Hand die
Zylinderkopfschraube mit
einem Inbusschlüssel (Größe 4)
fest.
