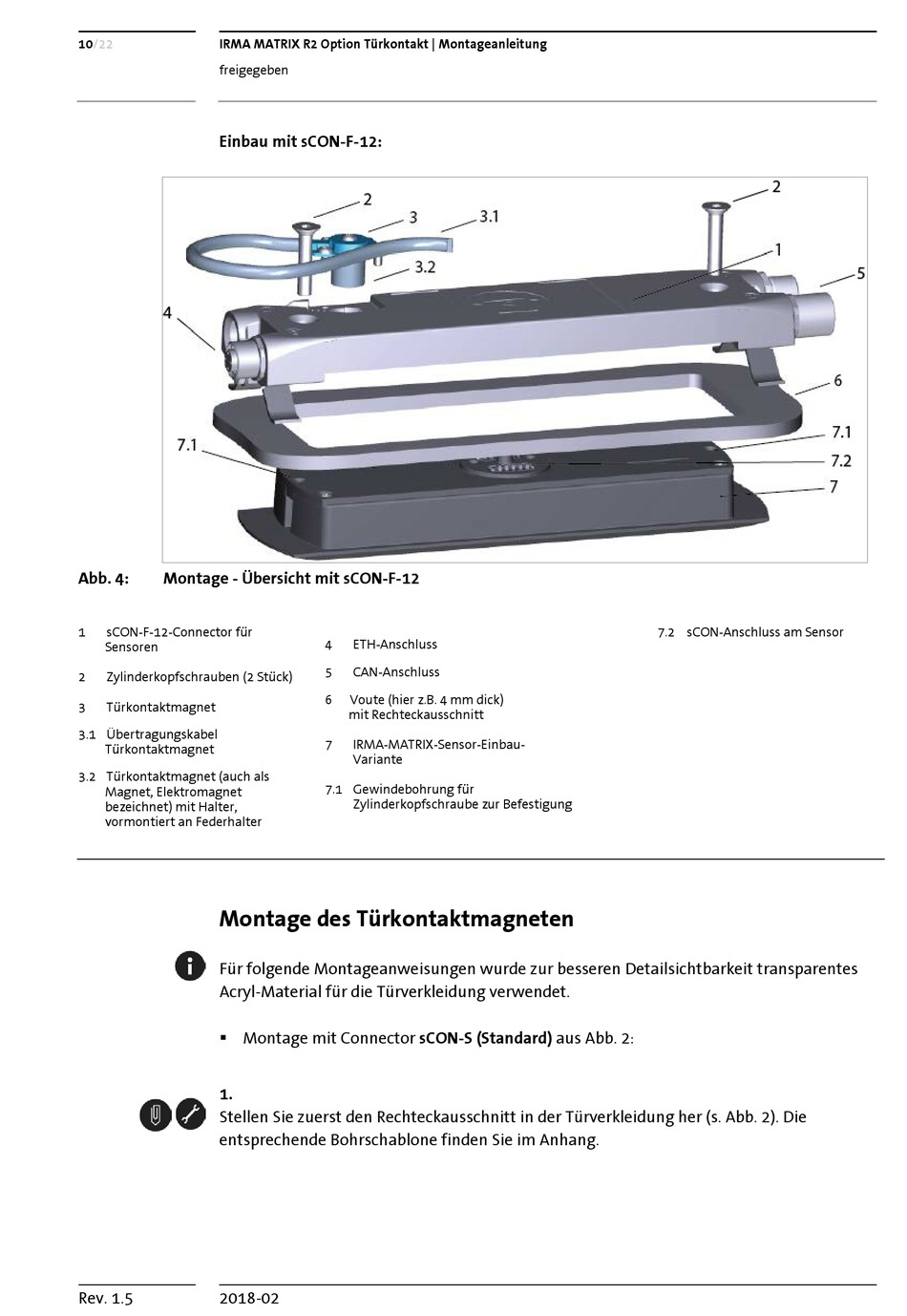

IRIS MATRIX R2 Montageanleitung Seite 10

10/22 IRMA MATRIX R2 Option Türkontakt | Montageanleitung
freigegeben
Einbau mit sCON-F-12:
Abb. 4: Montage - Übersicht mit sCON-F-12
1 sCON-F-12-Connector für
Sensoren
2 Zylinderkopfschrauben (2 Stück)
3 Türkontaktmagnet
3.1 Übertragungskabel
Türkontaktmagnet
3.2 Türkontaktmagnet (auch als
Magnet, Elektromagnet
bezeichnet) mit Halter,
vormontiert an Federhalter
Montage des Türkontaktmagneten
Für folgende Montageanweisungen wurde zur besseren Detailsichtbarkeit transparentes
Acryl-Material für die Türverkleidung verwendet.
 Montage mit Connector sCON-S (Standard) aus Abb. 2:
1.
Stellen Sie zuerst den Rechteckausschnitt in der Türverkleidung her (s. Abb. 2). Die
entsprechende Bohrschablone finden Sie im Anhang.
Rev. 1.5 2018-02
4 ETH-Anschluss
5 CAN-Anschluss
6 Voute (hier z.B. 4 mm dick)
mit Rechteckausschnitt
7 IRMA-MATRIX-Sensor-Einbau-
Variante
7.1 Gewindebohrung für
Zylinderkopfschraube zur Befestigung
7.2 sCON-Anschluss am Sensor
