6/22
IRMA MATRIX R2 Option Türkontakt | Montageanleitung
freigegeben
1
2
3

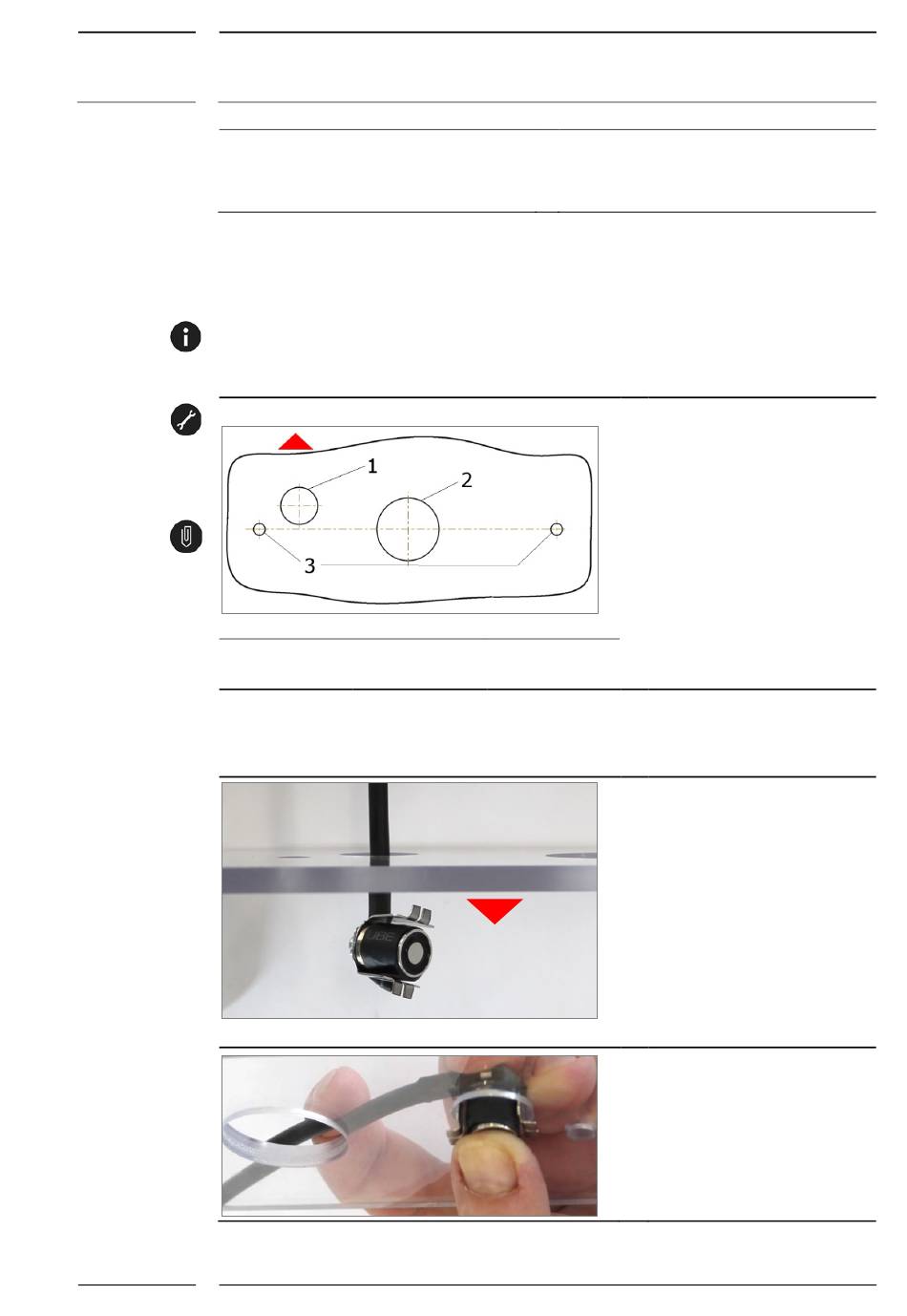

Montage des Türkontaktmagneten
Für folgende Montageanweisung wurde zur besseren Detailsichtbarkeit transparentes
Acryl-Material für die Türverkleidung verwendet.
1
Bohrung für
Türkontakt
Achtung! Achten Sie auf die richtige Einbaurichtung, da das Bohrbild nicht symmetrisch ist.
Der Türkontakt befindet sich in Einbaulage des Sensors links und nach außen gerichtet,
hier gekennzeichnet mit "Exterior".
Rev. 1.5
2018-02
IRMA MATRIX-Sensor Aufbau-Variante
Befestigungsset
Türkontaktmagnet (auch als Magnet
bezeichnet) mit Halterung
Exterior
2
Bohrung für
Connector sCON
3.1 Nasen der Magnethalterung
4
sCON-Connector mit CAN/Ethernet-Schnittstelle
5
Türverkleidung über der Tür (Voute)
3
Bohrungen für
Befestigungsschraube
Fahrgast-
raum
1.
Zunächst stellen Sie die 4
Bohrungen in der
Türverkleidung her, siehe Abb.
links.
Die entsprechende
Bohrschablone finden Sie im
Anhang.
2.
Ziehen Sie das Kabel des
Magneten von unten durch die
entsprechende Bohrung in der
Türverkleidung, so dass die
Nasen des Magnethalters in
Richtung des Fahrgastraums
zeigen.
3.
Drücken Sie den Magneten in
die Bohrung ein, bis die
Halterungsnasen auf der
Türverkleidung aufliegen.
