12/22

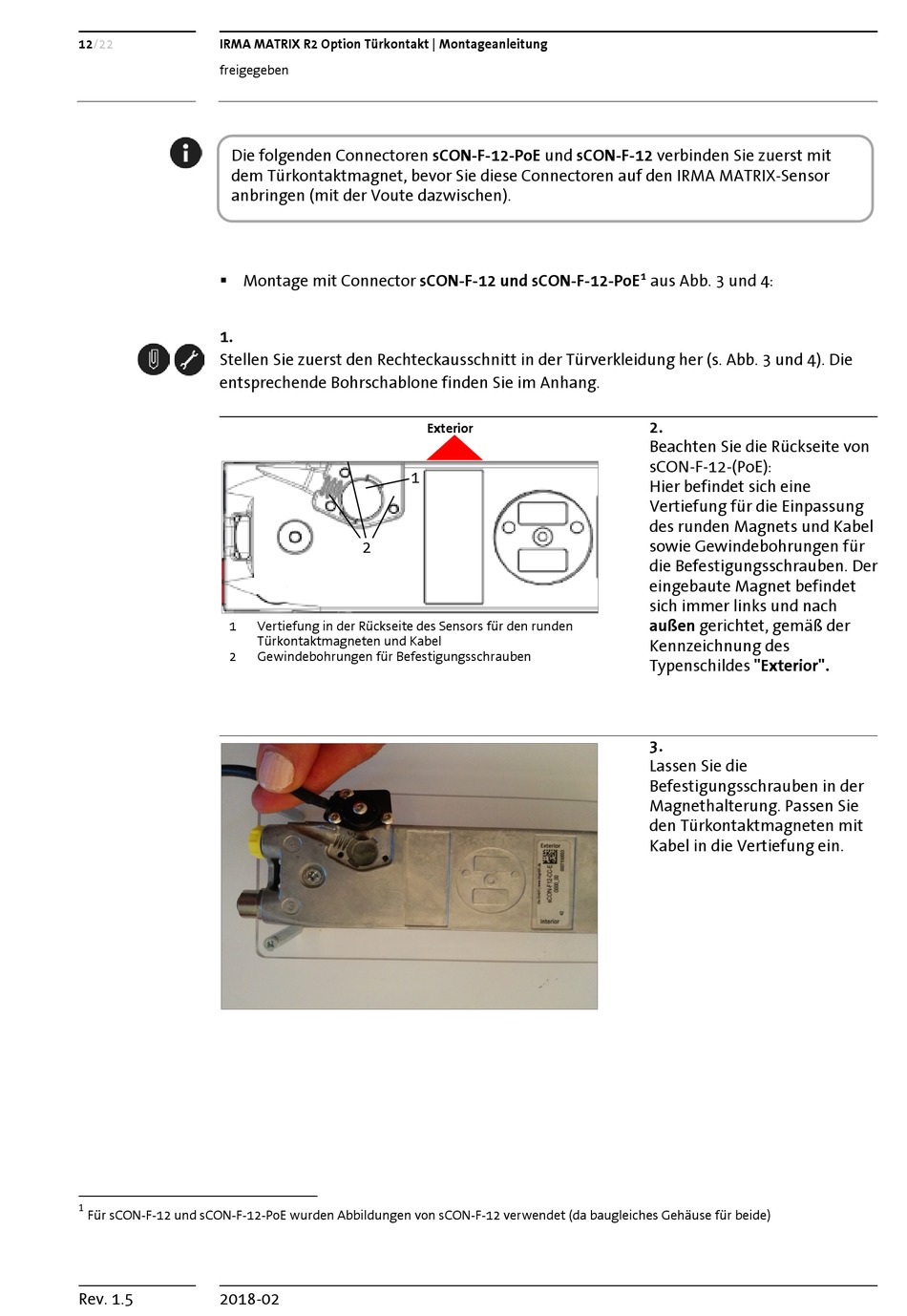

IRMA MATRIX R2 Option Türkontakt | Montageanleitung
freigegeben
Die folgenden Connectoren sCON-F-12-PoE und sCON-F-12 verbinden Sie zuerst mit
dem Türkontaktmagnet, bevor Sie diese Connectoren auf den IRMA MATRIX-Sensor
anbringen (mit der Voute dazwischen).
Montage mit Connector sCON-F-12 und sCON-F-12-PoE
1.
Stellen Sie zuerst den Rechteckausschnitt in der Türverkleidung her (s. Abb. 3 und 4). Die
entsprechende Bohrschablone finden Sie im Anhang.
1
2
1
Für sCON-F-12 und sCON-F-12-PoE wurden Abbildungen von sCON-F-12 verwendet (da baugleiches Gehäuse für beide)
Rev. 1.5
2018-02
Exterior
1
2
Vertiefung in der Rückseite des Sensors für den runden
Türkontaktmagneten und Kabel
Gewindebohrungen für Befestigungsschrauben
1
aus Abb. 3 und 4:
2.
Beachten Sie die Rückseite von
sCON-F-12-(PoE):
Hier befindet sich eine
Vertiefung für die Einpassung
des runden Magnets und Kabel
sowie Gewindebohrungen für
die Befestigungsschrauben. Der
eingebaute Magnet befindet
sich immer links und nach
außen gerichtet, gemäß der
Kennzeichnung des
Typenschildes "Exterior".
3.
Lassen Sie die
Befestigungsschrauben in der
Magnethalterung. Passen Sie
den Türkontaktmagneten mit
Kabel in die Vertiefung ein.
