5/22 IRMA MATRIX R2 Option Türkontakt | Montageanleitung
freigegeben
Bei allen Überlegungen zur Installation und zur Sensorplatzierung wird davon
ausgegangen, dass sich der Betrachter im Fahrzeuginneren befindet.
2 Option: IRMA MATRIX-Sensor mit Türkontakt
Der Türkontaktmagnet (Elektromagnet) ist optional erhältlich und wird zur Signalisierung
des Türzustandes montiert. Zur Ansteuerung des Türkontaktmagneten sind
24 V DC notwendig (Technische Daten siehe Abschnitt 2.5, Seite 15).
2.1 Montage Aufbau-Variante mit Türkontaktmagnet
Exterior

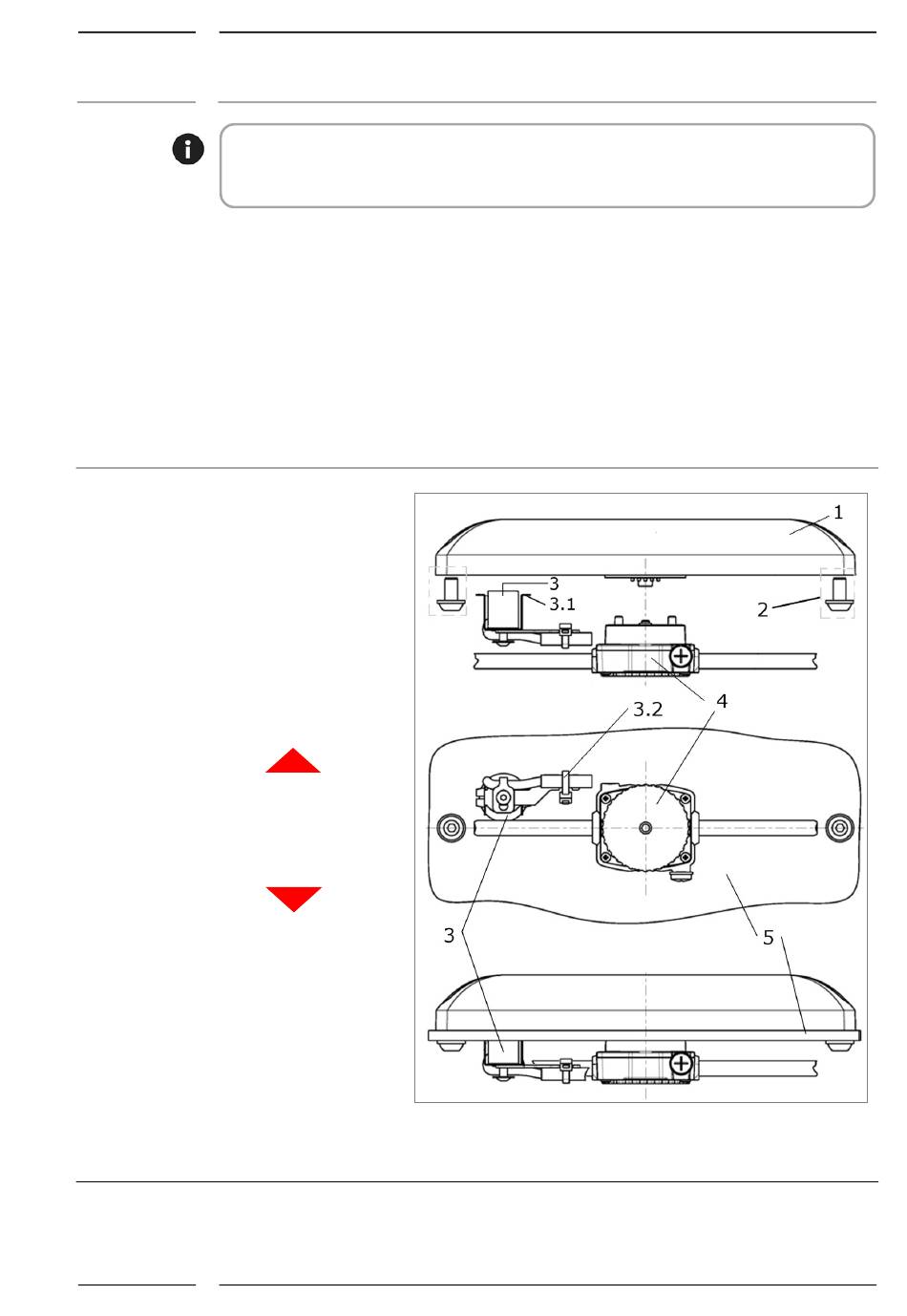

Abb. 1: Aufbau-Variante: mit Türkontaktmagnet
Rev. 1.5 2018-02
Interior
