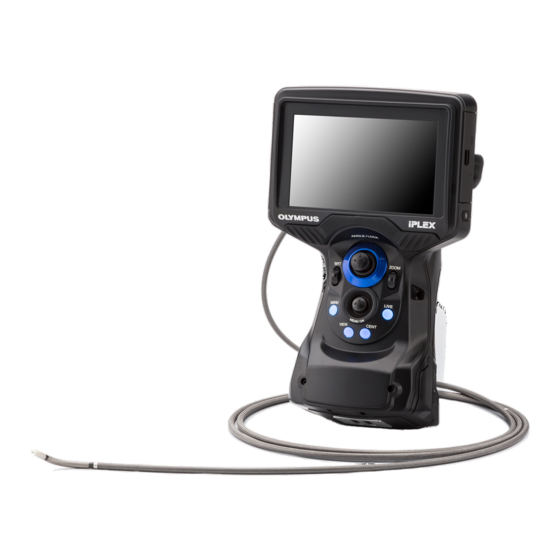

IPLEX G Lite Bedienungsanleitung
Bevor Sie dieses Produkt verwenden, lesen und befolgen Sie die Anweisungen und
Vorsichtsmaßnahmen in der Bedienungsanleitung des IPLEX G Lite.
Diese Bedienungsanleitung ist ein Auszug aus den Beschreibungen und Anweisungen in der
Bedienungsanleitung des IPLEX G Lite, die die Einrichtungsverfahren während des Gebrauchs des
Produkts, die Funktionen der grundlegenden Bedienkomponenten, Beschreibungen zu den Anzeige-
und Menüanzeigen und Sicherheitsvorkehrungen beinhalten.
Verwendungszweck
Dieses Gerät dient der Inspektion und Betrachtung des Inneren von Maschinen, Geräten,
Materialien und anderen Objekten, ohne diese dabei zu beschädigen.
Einrichtung des IPLEX G Lite
Dieses Produkt kann einfach eingerichtet werden, um sofort mit der Inspektion zu beginnen.
Befolgen Sie einfach die fünf untenstehenden Schritte, um die Einrichtung abzuschließen.

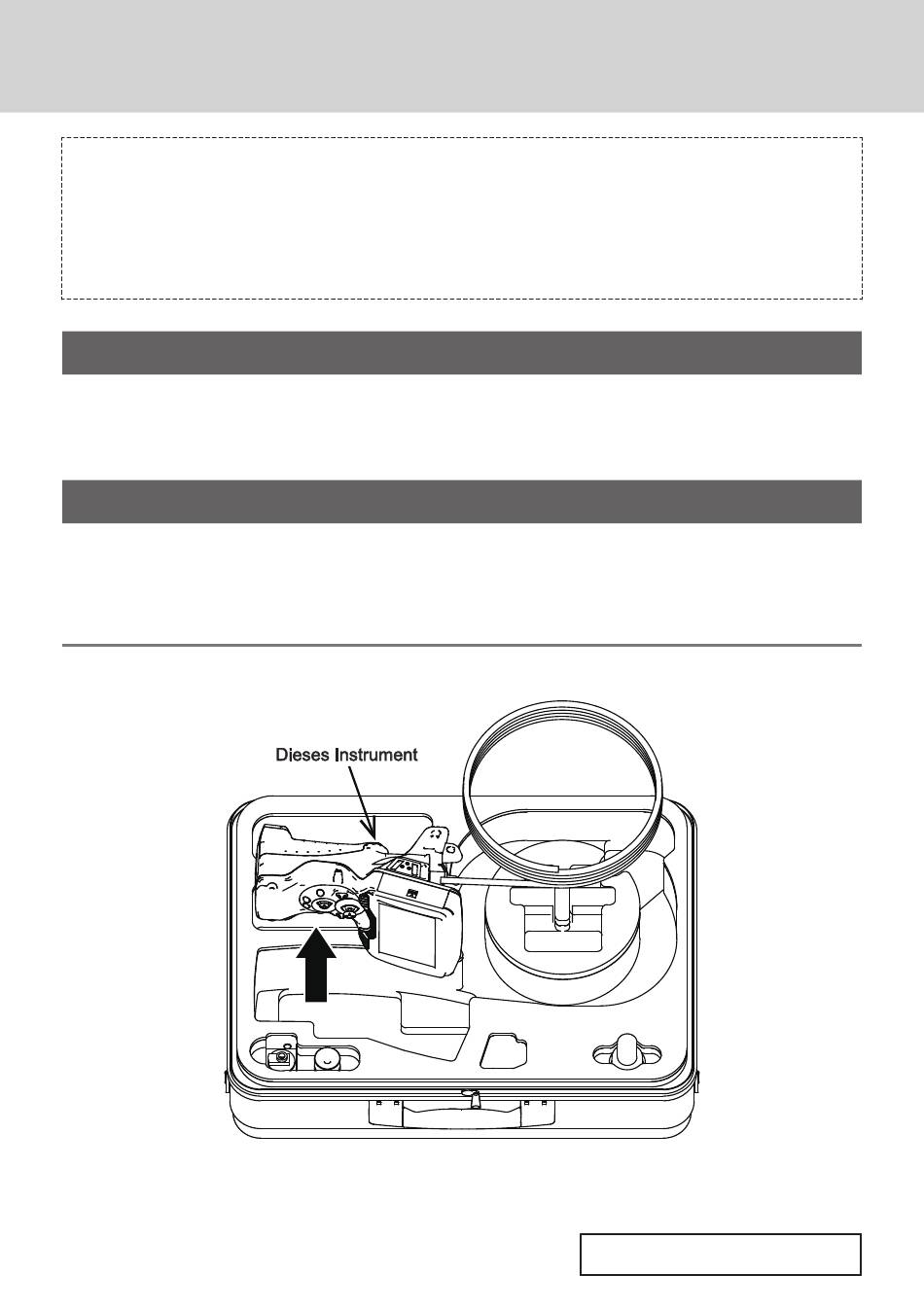

1. Entnehmen der Komponenten aus dem Koffer
Halten und heben Sie die Haupteinheit und das gewickelte Einführungsteil aus dem Koffer.
B5A-2692-00
MM3214 01
Industrielles Endoskop
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Olympus IPLEX G Lite

Inhaltszusammenfassung für Olympus IPLEX G Lite

  • Seite 1 Vorsichtsmaßnahmen in der Bedienungsanleitung des IPLEX G Lite. Diese Bedienungsanleitung ist ein Auszug aus den Beschreibungen und Anweisungen in der Bedienungsanleitung des IPLEX G Lite, die die Einrichtungsverfahren während des Gebrauchs des Produkts, die Funktionen der grundlegenden Bedienkomponenten, Beschreibungen zu den Anzeige- und Menüanzeigen und Sicherheitsvorkehrungen beinhalten.

  • Seite 2: Vorbereitung Der Stromversorgung

    2. Vorbereitung der Stromversorgung ■ Verwendung des Akkus Befolgen Sie die untenstehenden Schritte zum Laden des Akkus. ① Bewegen Sie den Freigabeknopf der Tür des Akkufachs in die Pfeilrichtung. ② Schieben Sie die Tür des Akkufachs mit dem Freigabeknopf in dieser Position in Pfeilrichtung.

  • Seite 3: Einschalten Der Stromversorgung

    Drehen Sie die Mutter des optischen Adapters im Uhrzeigersinn, bis das Verbindungs-Schraubengewinde über das erste Schraubengewinde rutscht. Sobald das erste Schraubengewinde passiert wurde, drehen Sie den gesamten optischen Adapter mit leichtem Druck im Uhrzeigersinn, bis er in der Positionierungsnut am Einführungsteil sitzt und nicht weiter gedreht werden kann.

  • Seite 4: Verwendung Der Handschlaufe

    (Die Abbildung zeigt das mit der linken Hand gehaltene Gerät.) Teilebezeichnungen und Funktionen TIPP Die Tasten auf beiden Seiten des LCD-Monitorbildschirms können ebenfalls bedient werden. Beziehen Sie ● sich für weitere Einzelheiten bitte auf die Bedienungsanleitung des IPLEX G Lite.
  • Seite 5 Durchführen der Abwinkelung 1. Schieben Sie den [ANGLE/LOCK]-Joystick vorsichtig in die Richtung, die Sie beobachten möchten. Arretieren des Abwinkelungszustands 1. Wenn der Abwinkelungsbereich gebogen ist, können Sie durch Druck auf den [ANGLE/LOCK]- Joystick den Abwinkelungsbereich arretieren. 2. Auch bei arretierter Abwinkelung kann die Abwinkelung mit dem [ANGLE/LOCK]-Joystick feinjustiert werden.
  • Seite 6 LCD-Monitor Nomenklatur...

  • Seite 7: Anzeige Menübildschirm

    Anzeige Menübildschirm Drücken Sie die [MENU]-Taste, um den Menü-Bildschirm anzuzeigen. Verwendung der Live-/Standbildanzeige TIPP : Funktionen verwendbar mit IPLEX G Lite (Stereomessung) Hauptmenü Untermenü Element BILDNAME Zur Eingabe eines Titels. Gibt einen Titel für den Live-Bildschirm und die aufgezeichneten Bilder ein.
  • Seite 8 Hauptmenü Untermenü Element BILDMODUS BILDANZEIGEMODUS Zur Auswahl einer Vorwärtsansichts- oder Seitenansichtsanzeige. Zur Festlegung des Anzeigemodus, wenn der AT100D/100S-IV76 optische Adapter verwendet wird. DOPPELANSICHT : Zeigt sowohl Vorwärts- als auch ● Seitenansicht an. VORWÄRTSANSICHT : Zeigt nur die Vorwärtsansicht an. ● SEITENANSICHT : Zeigt nur die Seitenansicht an.

  • Seite 9: Verwendung Der Miniaturanzeige

    Hauptmenü Untermenü Element SYSTEM SETUP TASTENBELEUCHTUNG Zur Einstellung der Tastenbeleuchtung. Zur Festlegung, ob die Taste während des Betriebs aufleuchtet. AUS : Licht aus ● : Licht an ● LICHT Schalten Sie das Licht des Einführungsteils ein. Sie können eine Einstellung für das Licht festlegen. Die verfügbaren Optionen sind AUS, ÖKO und EIN.

  • Seite 10: Verwendung Des Ansichtsbildschirms

    Verwendung des Ansichtsbildschirms Menü Verfügbare Einstellungen LÖSCHEN Löscht das aufgezeichnete Bild. ABBRUCH : Das Bild nicht löschen. ● AUSFÜHREN : Das Bild löschen. ● Löscht das auf dem Ansichtsbildschirm angezeigte Bild. NOTIZ Gibt die Notiz-Informationen (TEXT/MARKIERUNG/FREIE ZEICHNUNG) an der gewünschten Position auf dem Bildschirm ein (nur Ansichtsbildschirm für Standbild).

  • Seite 11: Durchführung Von Zählermessungen

    Länge innerhalb des Beobachtungsbildes voreingestellt ist. Bringen Sie einen optischen Adapter an und wählen Sie den optischen Adapter mithilfe der Menüfunktionen aus. Beziehen Sie sich auf die Bedienungsanleitung des IPLEX G Lite für einen verwendbaren optischen Adapter.

  • Seite 12: In Diesem Handbuch Verwendete Markierungen

    Das Gerät darf keinesfalls repariert, zerlegt oder verändert werden. Anderenfalls können Verletzungen von Personen oder Schäden am Gerät die Folge sein. Reparaturen am Gerät dürfen ausschließlich durch von Olympus autorisierte Fachleute durchgeführt werden. Olympus übernimmt keine Haftung für jegliche Unfälle oder Beschädigungen des Geräts aufgrund von Reparaturversuchen durch nicht von Olympus autorisierte Personen.
  • Seite 13 ● Verwenden Sie keine handelsüblichen Stromtransformatoren für Übersee-Reisen (Reiseumwandler). ● Verwenden Sie nur das von Olympus empfohlene Netzkabel und Netzteil und verbinden Sie das Netzkabel mit ● einer Steckdose, die innerhalb des Nennbereichs liegt. Anderenfalls kann es zur Rauchbildung, einem Brand oder einem elektrischen Schlag kommen.
  • Seite 14 Gegenständen. Anderenfalls könnte der LCD-Monitor zerspringen oder zerkratzt werden und ein beschädigter Monitor stellt eine Verletzungsgefahr dar. Verwenden Sie von Olympus empfohlene SDHC- und microSDHC-Karte zur Aufzeichnung von Bildern. ● Dieses Instrument wird mit einer SDHC-Karte geliefert.
  • Seite 15 VORSICHT Beachten Sie bei EINgeschalteter Beleuchtung die folgenden Vorsichtsmaßnahmen: ● – Belassen Sie das Distalende des Einführungsteils nicht längere Zeit in der Nähe brennbarer Stoffe. – Das Licht geht während des Austauschs des optischen Adapters aus. – Schauen Sie nicht direkt in das vom Distalende ausgestrahlte Licht und richten Sie es nicht auf andere Personen.
  • Seite 16 HINWEIS Bewahren Sie das Gerät nicht an den folgenden Orten auf: ● – Orte mit hoher Temperatur, hoher Luftfeuchtigkeit und mit großen Mengen an Staub oder Partikeln – Orte, die direktem Sonnenlicht oder Strahlung ausgesetzt sind – Orte, an denen Gas mit Halogeniden vorhanden ist Dies könnte zur Beschädigung des Geräts führen.

  • Seite 17: Sicherheitshinweise Zum Akku

    Akkukontakte gelangen. Wenn Fremdkörper in das Hauptgerät eingedrungen sind, entfernen Sie den Akku, trennen Sie das Netzteil ab und wenden Sie sich sofort an Olympus. Entfernen Sie den Akku nicht sofort, wenn das Gerät längere Zeit am Stück verwendet wurde.
  • Seite 18 Falls Sie Probleme mit der Entnahme des Akkus aus dem Gerät haben, versuchen Sie nicht, ihn mit Gewalt ● zu entfernen. Wenden Sie sich an Olympus. Kontaktieren Sie die Fluggesellschaften im Voraus, wenn Sie den akku mit dem Flugzeug transportieren ●...
