Rauchmelder für die Überwachung von Lüftungsleitungen—Ringbustechnik
Produktübersicht
Produkttyp

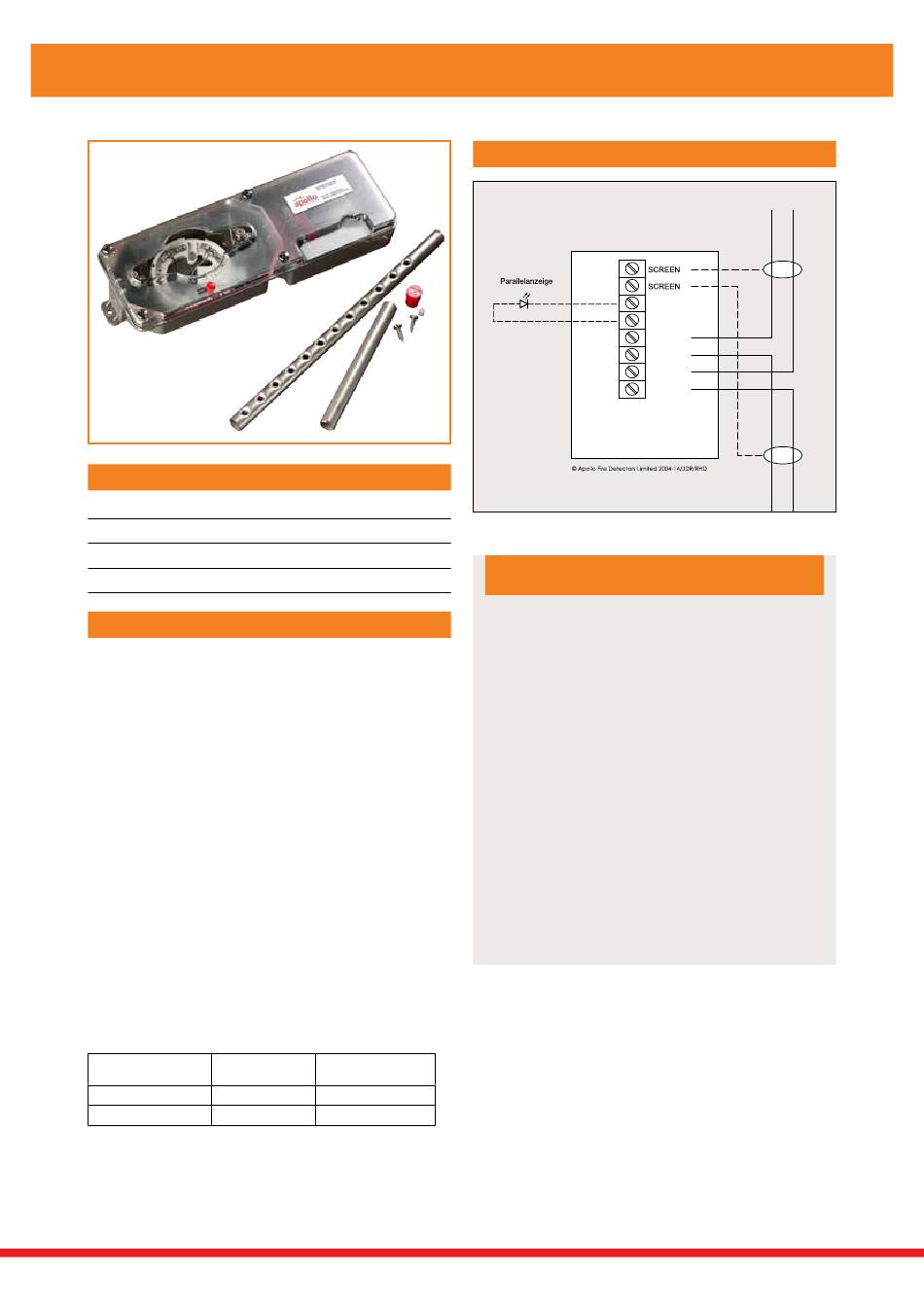

Luftkanalmeldergehäuse XP95/Discovery
Art.-Nr.
Kommunikationsprotokoll
Stromversorgung
Produktinformation
Das Luftkanalmeldergehäuse eignet sich für Luftkanäle
mit einem Durchmesser von 300mm bis 3000mm mit
einer Luftgeschwindigkeit zwischen 0,5 und 20m/s.
Das Luftkanalmeldergehäuse wird standardmässig mit
einem Einlassrohr für Luftkanäle bis 540mm geliefert. Als
Option stehen drei weitere Einlassrohre zur Verfügung,
die für Luftkanäle bis 3000mm geeignet sind:
300-750mm
Art.-Nr. 53541-170
750-1500mm
Art.-Nr. 53541-171
1500-3000mm
Art.-Nr. 53541-172
Zu Testzwecken steht eine Öffnung für Testaerosole am
Gehäuse des Luftkanalmeldergehäuse zur Verfügung.
Der Zustand (Alarm) wird durch die rote Brandmelder
LED signalisiert. Die LED ist durch den Klarsichtdeckel von
außen sichtbar.
Geeignete Rauchmelder
Luftkanalmeldergehäuse
vorgesehen für folgende Melder der Serie XP95 &
Discovery
Ionisationsrauch-
melder
XP95
55000-500, 520
Discovery
58000-500
53546-022
Apollo Ringbusprotokoll
Über Ringbusleitung
Artikel
Nr.:
53546-022
Optische Rauch-
melder
55000-600, 620
58000-600
Anschlussplan
Abb. 3 Luftkanalmeldergehäuse in Ringbustechnik
Technische Daten
Änderungen, die dem technischen Fortschritt dienen, sind
ohne vorherige Ankündigung möglich.
Betriebsspannungsbereich
Stromaufnahme, Discovery
Einschaltstrom
Ruhezustand
Alarmzustand
Stromaufnahme, XP95
Einschaltstrom
Ruhezustand
Alarmzustand
Betriebstemperatur
Luftfeuchtigkeit
Gehäuse
Farbe
Abmessungen, mm (L x B x H)
Lieferumfang
ist
4
+
–
–R
+R
L2
L2
L1
L1
+
–
17-28VDC
(plus Protokoll)
1mA
300µA
3,5mA
1mA
340µA
4mA
0°C bis +60°C
85±5%
(nicht kondensierend)
ABS
Deckel Makrolon
grau/klar
343 x 114 x 57
siehe Abbildung 2
