Condizioni Per La Connessione; Indicazioni Di Avviso; Eliminazione Dei Guasti - Pfannenberg DS5-SIL Betriebsanleitung/Sicherheitshandbuch

Opzione Selezione esterna del tipo di suono mediante tensione di controllo – Breve descrizione -TAS
Sirena
Schallgeber
X1
PE
Tensione
+
Betriebs-
+
d'esercizio
spannung
X2
Option
TAS
S2
+
S3
+

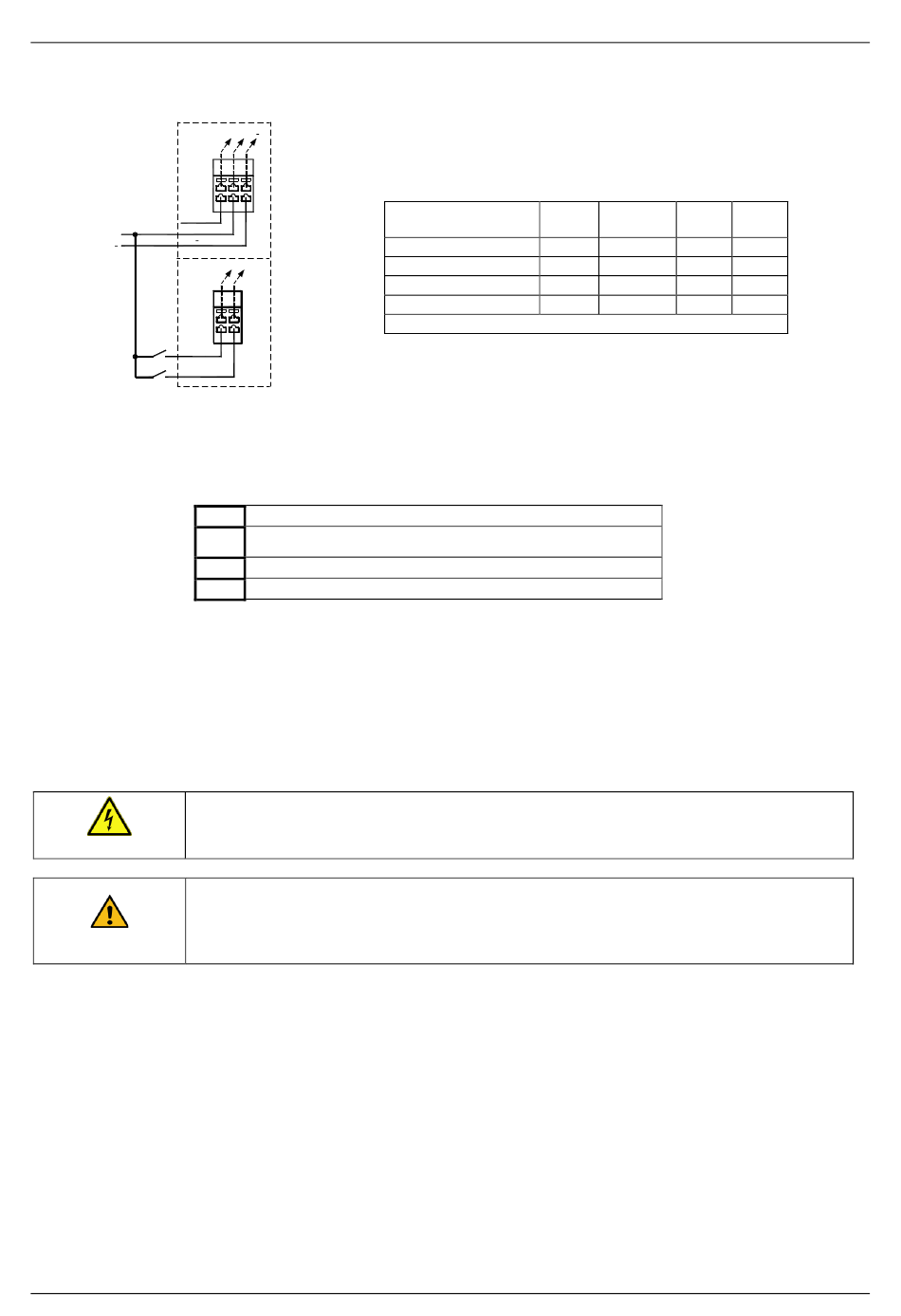

Fig. 10 Assegnazione delle connessioni, opzione TAS
Assegnazione morsetto X3
(Opzione Selezione
esterna del tipo di
suono – TAS)
4.15.

Condizioni per la connessione

È necessario implementare delle misure di limitazione di corrente e di tensione nel sistema principale, sia per l'ali-
mentazione che per l'interfaccia di segnalazione guasti.
4.16.

Indicazioni di avviso

Danni all'udito
Per evitare danni all'udito, indossare gli otoprotettori durante i lavori in prossimità della sirena.
AVVERTIMENTO
Pericolo di scossa elettrica!
Prima di eseguire lavori all'apparecchio, attenersi a quanto segue: Prima di aprire l'appa-
recchio, disinserire la tensione. Tutti i lavori all'apparecchio devono essere eseguiti esclusi-
PERICOLO
vamente da personale autorizzato e qualificato.
4.17.

Eliminazione dei guasti

La sirene non richiede alcuna manutenzione speciale. Tuttavia è necessario rispettare l'intervallo tra un test periodico
e l'altro (proof test).
La garanzia decade in caso di alterazione, modifica, uso errato e inammissibile dell'apparecchio e in caso di mancata
osservanza delle relative istruzioni per l'uso.
Per la pulizia esterna, utilizzare solamente una soluzione di sapone leggera, senza solvente.
File name:085501929j de-en-fr-it.docx
PE
+
2 4 6
1 3 5
+ +
2 4
1 3
1 + 24 V CC tensione di controllo suono livello 2
2 + 24 V CC tensione di controllo suono livello 2
3 + 24 V CC tensione di controllo suono livello 3
4 + 24 V CC tensione di controllo suono livello 3
pagina: 66 / 68
Suono di base 1
Suono 2
3
Suono
Suono 4
x =
chiuso
Condiz. S2 S3
amb.
x
x x
x x
x x x
Disegno n.: 30007-008-12j
