2. Utilisation conforme

Une analyse des dangers et des risques permet de déterminer les risques découlant des installations. Dans le do-
maine de prévention et d'évitement des risques, les sirènes peuvent être utilisées en tant que composants d'un sys-
tème instrumenté de sécurité (Safety Instrument System - SIS) jusqu'au niveau d'intégrité de sécurité 2 (SIL 2).
Les sirènes étant intégrées de manières très différentes dans diverses architectures de sécurité, il convient d'observer
ces dernières sous différents aspects. Les applications suivantes sont décrites dans le manuel de sécurité :
•
Utilisation comme signalisation de démarrages de machines ou applications similaires (se reporter au cha-
pitre 4.4.1)
•
Utilisation comme système d'avertissement sans fonction de test automatique par une commande maîtresse
(se reporter au chapitre 4.4.2.1)
•
Utilisation comme système d'avertissement avec fonction de test automatique par une commande maîtresse
(se reporter au chapitre 4.4.2.2)
La sécurité d'exploitation de l'appareil et du système correspondant est en règle générale uniquement assurée lors
d'une utilisation conforme à sa destination selon les instructions de service. Si l'appareil est utilisé de manière incor-
recte ou non conforme à sa destination conventionnelle, il peut engendrer des dangers spécifiques à l'utilisation.
3. Caractéristiques techniques

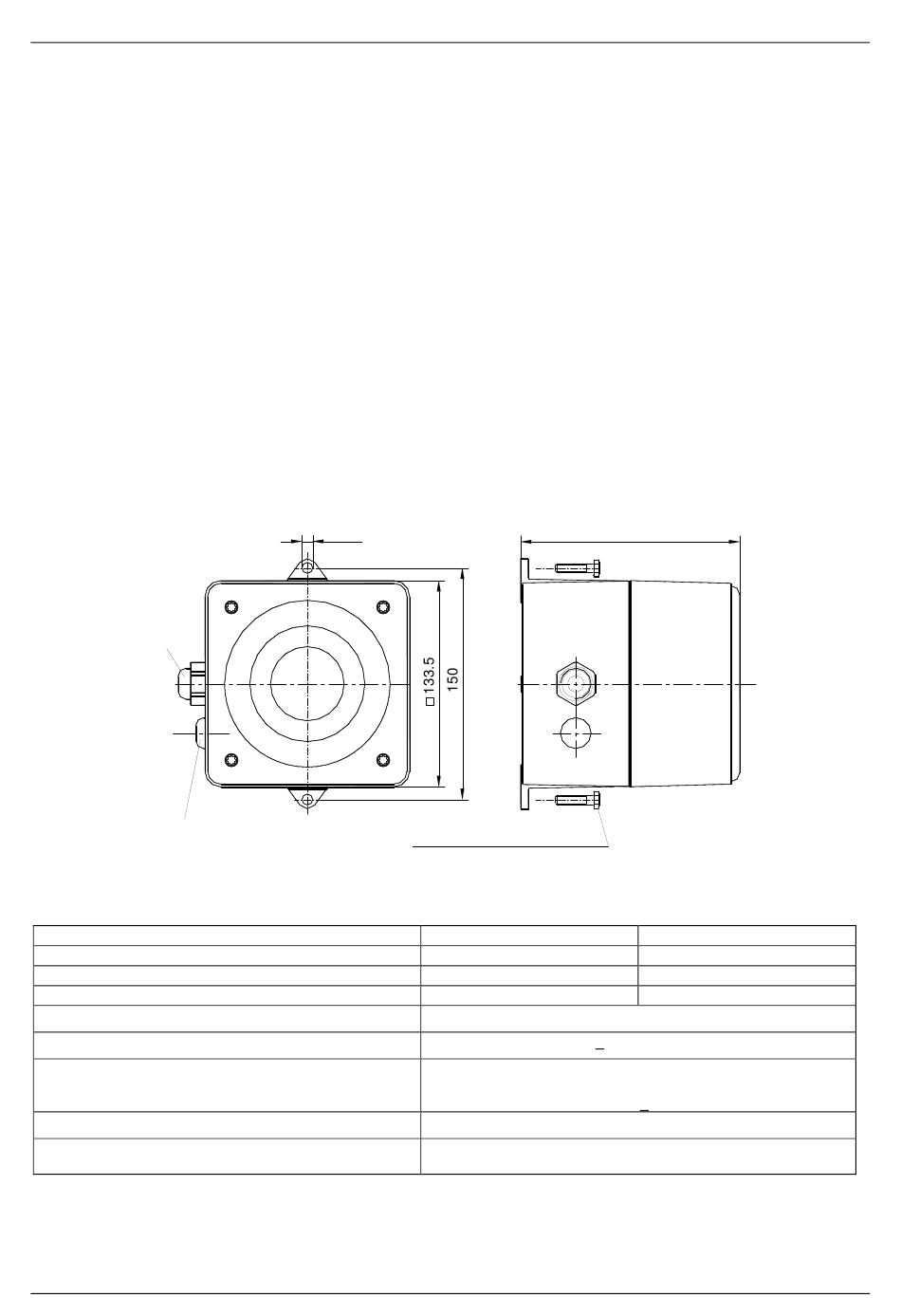

3.1. Plan de montage

M20x1,5
Boîte à bourrage M20
Fig. 3
3.2. Caractéristiques électriques
Tension nominale
Tolérance de tension de service
Courant nominal
Courant nominal de circuit de surveillance
Courant de commande option TAS
Report de défaut
Durée de fonctionnement
Durée de service
File name:085501929j de-en-fr-it.docx
Ø7
Vis de fix p. ex. 2x M6x20
24V DC
19V .. 29V
Nous recommandons de remplacer l'appareil après 20 ans ou
page: 36 / 68
143
DS10
0,42A
20mA
<5mA (24V-)
Solid State relais
max. 230V~/80mA
R <35Ω
DSON
100 %
2 500 heures de service
DS5
24V DC
19V .. 29V
0,28A
Dessin no.: 30007-008-12j
