Allgemeinhinweise zum Anschluss des Pyrometers an einen
Rechner
Das Pyrometer verfügt über eine Schnittstelle RS232. Die Übertragung mit RS232 ist nur über
relativ kurze Distanzen möglich und elektromagnetische Störungen können die Übertragung
beeinträchtigen.
Auf Anfrage ist auch eine Version mit Schnittstelle RS485 verfügbar. Die Übertragung mit RS485
ist weitestgehend störunanfällig, es lassen sich sehr lange Übertragungsstrecken realisieren und
es können mehrere Pyrometer in einem Bussystem an eine Schnittstelle angeschlossen werden.
Steht am Rechner kein RS485-Anschluss zur Verfügung, kann die Verbindung mithilfe des RS485-
auf-USB-Konverters erfolgen. Bei der Verwendung von RS485-auf-USB-Konvertern ist zu
beachten, dass der Konverter schnell genug sein muss, um die Antwort des Pyrometers auf einen
Befehl des Masters rechtzeitig zu erfassen. Die meisten handelsüblichen Konverter sind für
schnelle Messgeräte nicht geeignet. Daher wird dringend empfohlen, das LumaSense
Adapterkabel (Best Nr. 3 826 750).
Weiterhin besteht bei einer zu langsamen RS485-Verbindung auch die Möglichkeit, über
Schnittstelle eine Wartezeit einzugeben, die die Antwort des Pyrometers auf einen Befehl
verzögert (siehe auch 5.2.6 Wartezeit t
3.1.3

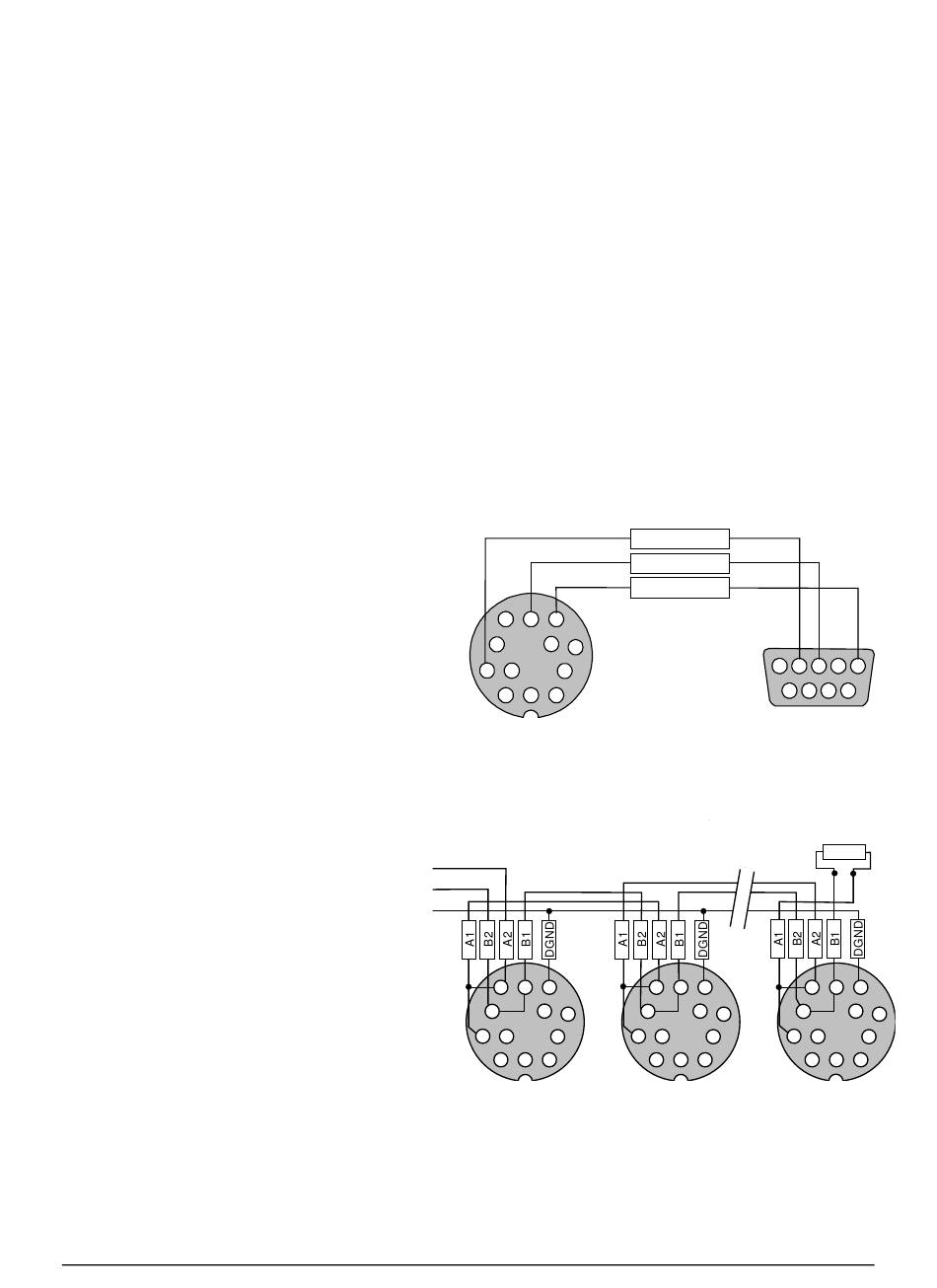

Anschluss an Schnittstelle RS232
Die Übertragungsgeschwindigkeit (in Baud)
der seriellen Schnittstelle ist von der
Leitungslänge abhängig. Einstellbar sind
Werte zwischen 1200 und 19200 Bd.
Die zu verwendende Baudrate halbiert sich
jeweils mit der Verdoppelung der
Übertragungsstrecke (siehe auch 5.2.3
Baudrate).
Ein Richtwert bei RS232 für 19200 Bd ist: 7 m
Leitungslänge.
3.1.4
Anschluss an Schnittstelle RS485
Halb-Duplex-Betrieb: A1 und A2
sowie B1 und B2 sind im 12-poligen
Rundsteckverbinder des
Anschlusskabels gebrückt, um lange
Stichleitungen und damit
Reflektionen zu vermeiden und beim
Abziehen eines Anschlusssteckers den
RS485-Datenbus nicht zu
unterbrechen. Die Master-Bezeich-
nungen kennzeichnen die Anschlüsse
am RS485-Konverter. Die
Übertragungsgeschwindigkeit der
Schnittstelle (in Baud) ist von der
Leitungslänge abhängig. Einstellbar
Werte zwischen 1200 und 19200
sind
Bd.
Die zu verwendende Baudrate halbiert sich jeweils mit der Verdoppelung der
Übertragungsstrecke (siehe auch 5.2.3 Baudrate (Baud)) Ein Richtwert für 19200 Bd sind 2 km
Gesamtleitungslänge.
IN 5/9 plus Betriebsanleitung
).
w
E
F
G
D
M
H
J
C
L
B
A
K
Pyrometerseite
(Lötseite)
Master
A
B
S
E
F
G
D
M
H
C
L
J
B
A
K
Pyrometer 1
z.B. Adresse 00
Bedienelemente und Installation • 14
