Viessmann ViCare Handbuch

Einleitende Informationen

Symbole

Symbol	Bedeutung
	Verweis auf ein anderes Dokument mit weiteren Informationen
	Schritt in einem Diagramm: Die Zahlen entsprechen der Reihenfolge der auszuführenden Schritte.
	Warnung vor Sachschäden und Umweltverschmutzung
	Warnung vor Personenschäden
	Spannungsführender Bereich
	Besondere Aufmerksamkeit.
	Bauteil muss hörbar einrasten. oder Akustisches Signal
	Neues Bauteil einbauen. oder In Verbindung mit einem Werkzeug: Oberfläche reinigen.
	Bauteil ordnungsgemäß entsorgen.
	Bauteil an einer geeigneten Sammelstelle entsorgen. Bauteil nicht im Hausmüll entsorgen.

Bestimmungsgemäße Verwendung

Installieren und betreiben Sie das ViCare Heizkörperthermostat bestimmungsgemäß, ausschließlich in Verbindung mit den elektronischen Regelungen und Steuerungen der unterstützten Viessmann Wärme- und Stromerzeuger. Beachten Sie auch die entsprechenden Montage-, Service- und Bedienungsanleitungen.
Beachten Sie insbesondere die Strom- und Spannungsvorgaben für Anschlüsse und Verbindungen. Das ViCare Heizkörperthermostat ist nur für den Betrieb vorgesehen:

• Als eigenständiges Gerät
  Oder
• Mit einem Viessmann Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z.B. Typ OPTO2
  Die gemessenen Werte werden drahtlos an den Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z.B. Typ OPTO2, gesendet.

Ein unsachgemäßer Gebrauch des Geräts ist untersagt und führt zum Haftungsausschluss. Die dem Produkt beiliegenden und online verfügbaren Montage-, Service- und Bedienungsanleitungen sind zu beachten.
Hinweis
Das Gerät ist ausschließlich für den häuslichen oder semihäuslichen Gebrauch bestimmt, d.h. auch Benutzer ohne Einweisung können das Gerät sicher bedienen.

Produktinformationen

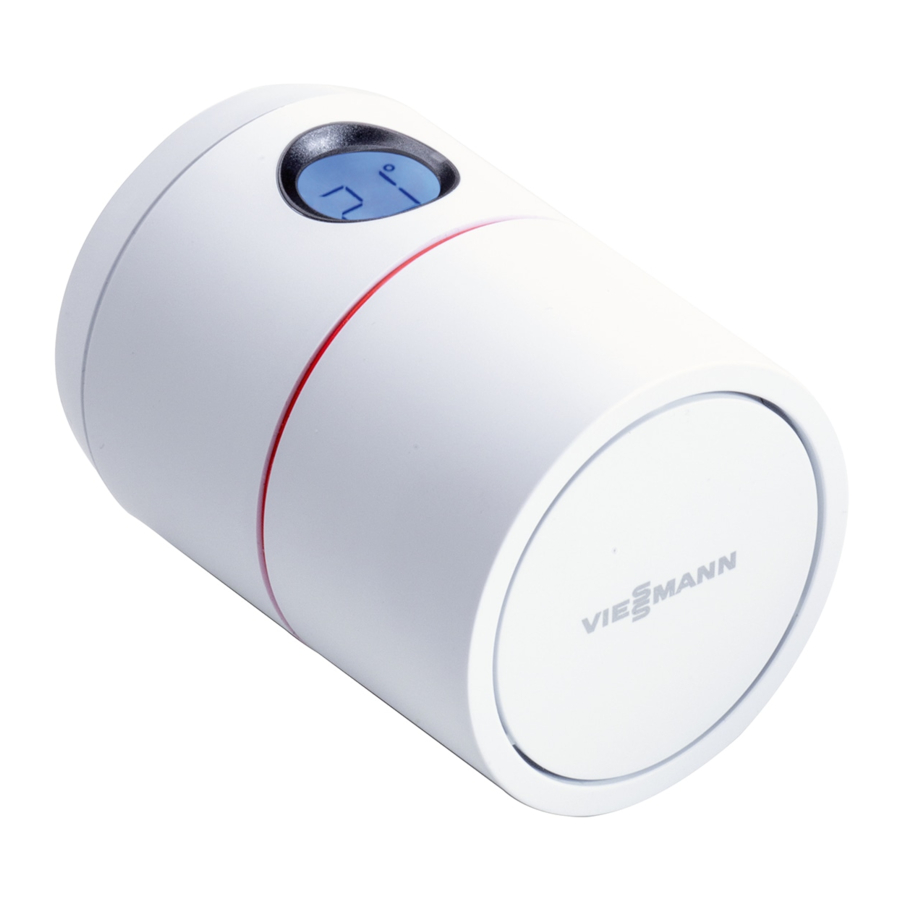

Das ViCare Heizkörperthermostat ist ein Heizkörperantrieb für die Einzelraumregelung. Das ViCare Heizkörperthermostat erfasst die aktuelle Raumtemperatur über einen integrierten Temperatursensor.
Das ViCare Heizkörperthermostat verfügt über eine interne Frostschutzfunktion, die das Einfrieren der Rohre verhindert. Fällt die Raumtemperatur unter ca. 8°C, öffnet das ViCare Heizkörperthermostat, bis die Temperatur wieder mindestens 8°C erreicht hat.
Mit der Funktion "Fenster-offen-Erkennung" wird das Heizkörperthermostat automatisch geschlossen, um Energiekosten zu sparen.
Hinweis
Um ein Festsetzen des Ventils zu verhindern, wird der Motor des ViCare Heizkörperthermostats alle 7 Tage einmal geöffnet und wieder geschlossen.
Aktuelle Informationen zum ViCare Heizkörperthermostat
Bei Fragen oder Problemen finden Sie weitere Informationen unter
https://viessmann.zendesk.com/hc/de

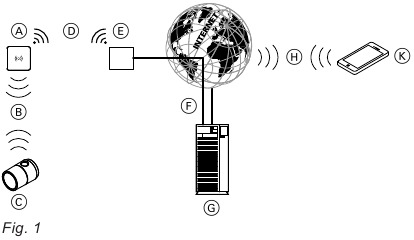

Datenverbindungen

In Verbindung mit einem Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z.B. Typ OPTO2

1. Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z.B. Typ OPTO2
2. Funk mit geringer Leistung
3. ViCare Heizkörperthermostat
4. WLAN
5. WLAN-Router (vor Ort)
6. Sichere Internetverbindung zum Viessmann Server
7. Viessmann Server
8. Mobilfunknetz
   oder
   WLAN-Verbindung

11. Mobiles Gerät

Bedienung über App

ViCare App
Sie können Ihr Heizsystem oder die ViCare Einzelraumregelung über das Internet mithilfe der App fernsteuern.
Weitere Informationen finden Sie unter www.vicare.info oder im App Store oder Google Play Store:

Vorbereitung für die Installation

Installationsort

• Installation nur in geschlossenen Gebäuden
• Der Installationsort muss trocken und frostfrei sein.
• Sorgen Sie für Umgebungstemperaturen zwischen 0 und +40°C.
• Installation auf Anschlussadapter am Thermostatventil
• Decken Sie das ViCare Heizkörperthermostat nicht mit Möbeln oder Vorhängen ab.

Hinweis

• Überprüfen Sie die Empfangsqualität des Heizkörperthermostats am geplanten Installationsort. Koppeln Sie dazu vor der Installation das ViCare Heizkörperthermostat in der Nähe des Wärmeerzeugers mit Viessmann One Base oder Vitoconnect, z.B. Typ OPTO2.
• Ist die Empfangsqualität nicht ausreichend, kann das Funksignal durch einen Funk-Repeater verstärkt werden:
  • ViCare Funk-Repeater für Aufputzmontage, Zubehör
  • Funk-Repeater für Unterputzmontage, Zubehör

Reichweite des Funksignals

Die Reichweite von Funksignalen kann durch Wände, Decken und Einrichtungsgegenstände reduziert werden. Diese schwächen das Funksignal und führen unter den folgenden Umständen zu schlechtem Empfang.

• Auf ihrem Weg zwischen Sender und Empfänger werden Funksignale gedämpft, z.B. durch Luft oder beim Durchdringen von Wänden.
• Funksignale werden von metallischen Objekten reflektiert, z.B. durch Bewehrungen in Wänden, Metallfolien von Wärmedämmungen und Wärmeschutzverglasungen mit metallisierter Thermodampfbeschichtung.
• Funksignale werden durch Versorgungsschächte und Aufzugsschächte isoliert.
• Funksignale werden durch Geräte gestört, die ebenfalls mit Hochfrequenzsignalen arbeiten. Halten Sie einen Abstand von mindestens 2 m zu diesen Geräten ein:
  • Computer
  • Audio- und Videosysteme
  • Geräte mit aktiver WLAN-Verbindung
  • Elektronische Transformatoren
  • Vorschaltgeräte

Eindringwinkel

Die Empfangsqualität bleibt am besten, wenn Funksignale senkrecht auf die Wände treffen.
Je nach Eindringwinkel ändert sich die effektive Wandstärke und damit auch das Maß, in dem die elektromagnetischen Wellen gedämpft werden.

Flacher (ungünstiger) Eindringwinkel

1. ViCare Heizkörperthermostat
2. Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z.B. Typ OPTO2
3. Wand

Idealer Eindringwinkel

1. ViCare Heizkörperthermostat
2. Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z.B. Typ OPTO2
3. Wand

Installationsreihenfolge

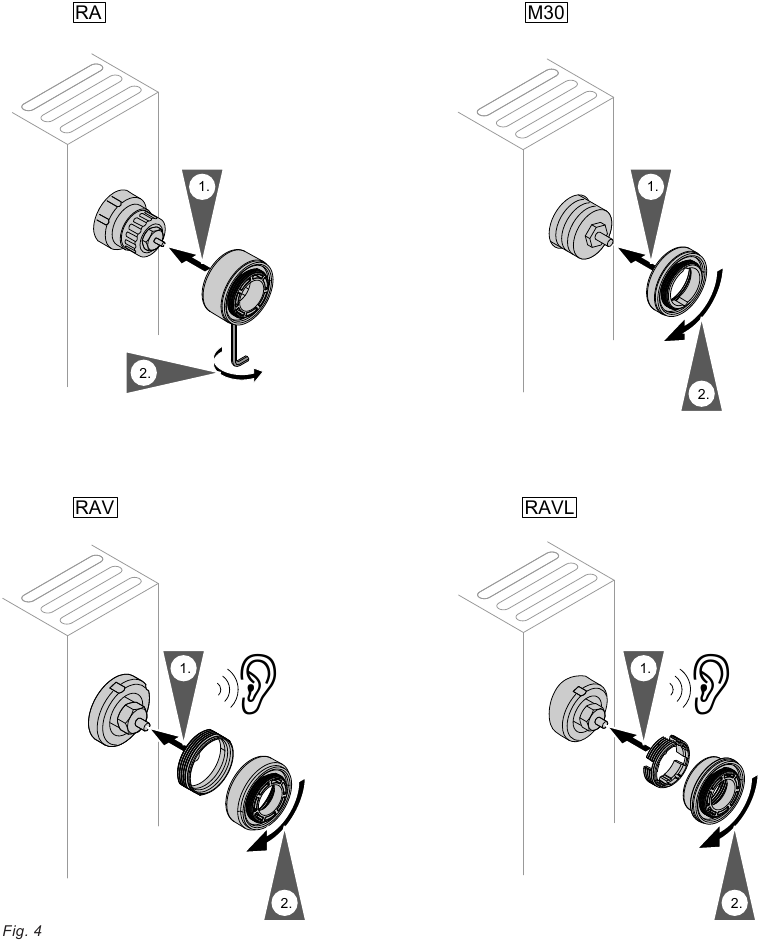

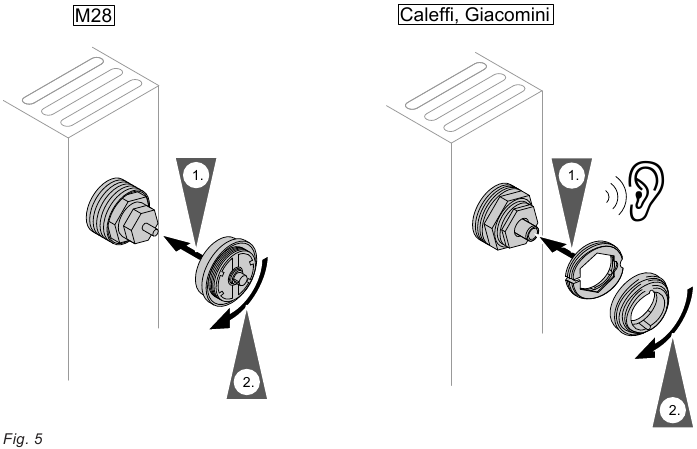

Anschlussadapter montieren

Hinweis
Das Ventil muss vor dem Entfernen des vorherigen Heizkörperantriebs vollständig geöffnet sein. Drehen Sie dazu den Antrieb auf die höchste Stufe.

Optional als Zubehör erhältlich:

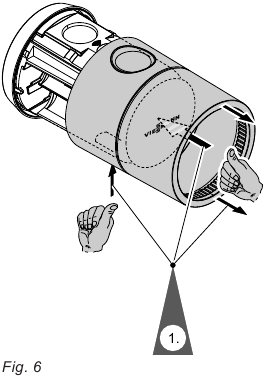

Thermostat öffnen

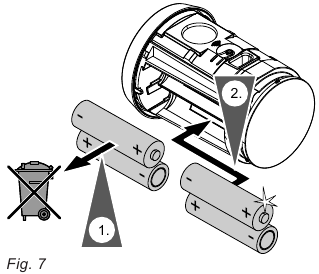

Batterien einlegen oder wechseln

2. Legen Sie die Batterien ein.
   Anzeige auf dem Display:
   • Lieferzustand:
     " – – " wird angezeigt.
     Der Installationsmodus ist aktiv.
   • Batterien wechseln:
     Die eingestellte Raumtemperatur wird angezeigt.

Hinweis
Verwenden Sie keine wiederaufladbaren Batterien.

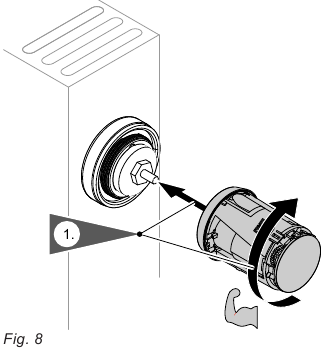

Thermostat montieren

1. Montieren Sie das Thermostat, indem Sie es nach rechts (im Uhrzeigersinn) auf den Anschlussadapter drehen, bis es fest sitzt.

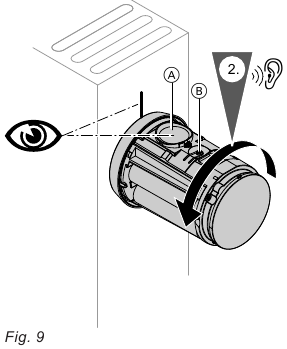

2. Drehen Sie das Thermostat nach links (gegen den Uhrzeigersinn), und stellen Sie sicher, dass die Anzeige in die gewünschte Richtung zeigt.

3. Drücken Sie die Taste für mindestens 3 Sekunden, um das Heizkörperthermostat zu schließen.
   Anzeige auf dem Display:
   Die eingestellte Raumtemperatur wird angezeigt.

Inbetriebnahme

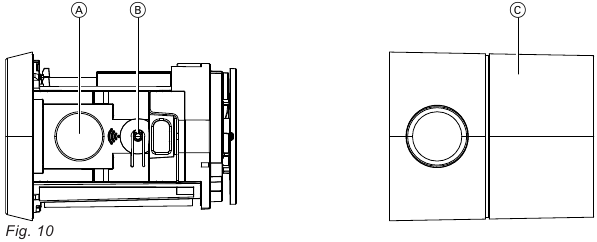

Display und Bedienelemente

1. Display
2. Bedientaste
3. Thermostatkopf
   • Im Uhrzeigersinn drehen:
     Erhöht die eingestellte Raumtemperatur in Schritten von 0,5°C (hörbare Klicks).
   • Gegen den Uhrzeigersinn drehen:
     Verringert die eingestellte Raumtemperatur in Schritten von 0,5°C (hörbare Klicks).

Anzeige im Display

1. Aktuelle Soll-Raumtemperatur
   Ein Punkt nach der Temperaturanzeige bedeutet 0,5°C.
   – – Installationsmodus
   Batterie leer.
   Status der Funkverbindung:
   • Leuchtet dauerhaft:
     Die Funkverbindung ist aktiv.
   • Blinkt:|
     Die Funkverbindung wurde unterbrochen.
   • Blinkt schnell:
     Die Funkverbindung wird aufgebaut.
     Hinweis
     Blinken:
     Das Symbol wird einmal pro Sekunde angezeigt.
     Schnelles Blinken:
     Das Symbol wird zweimal pro Sekunde angezeigt.

Hinweis

• Wurde die Funkverbindung zwischen dem ViCare Heizkörperthermostat und dem Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z. B. Typ OPTO2, unterbrochen, wird diese Verbindung automatisch wiederhergestellt.
• Wird bei aktivierter Kindersicherung versucht, Einstellungen vorzunehmen, blinkt die Anzeige 5-mal schnell. Einstellungen sind nicht möglich.

Standby-Anzeige

Werden 5 Sekunden lang keine Einstellungen am Thermostatkopf vorgenommen, wird die Standby-Anzeige aktiviert. Das Display erlischt.

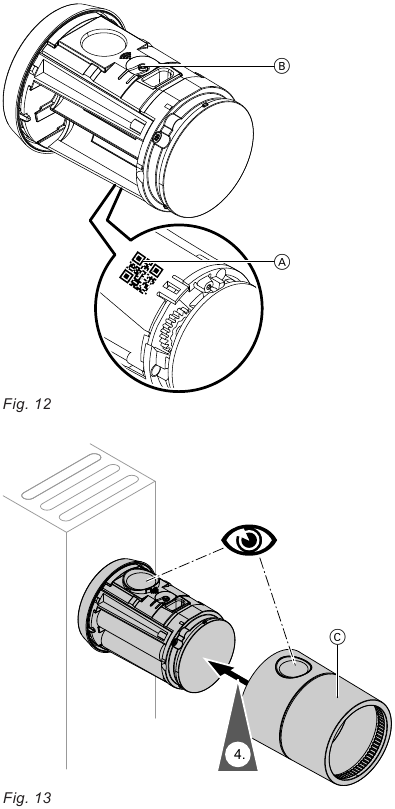

ViCare Heizkörperthermostat koppeln

Nur in Verbindung mit Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z. B. Typ OPTO2

1. ViCare App öffnen. Einstellungsmenü öffnen.
   Tippen Sie auf "Individual room control" (Einzelraumregelung).
   Folgen Sie den Anweisungen in der App.
2. Zugangscode (QR-Code) scannen am Thermostat.
3. Kopplungsprozess
   Hinweis
   Der Kopplungsprozess ist nur im Installationsmodus möglich. Ist der Thermostat nicht im Installationsmodus, Bedientaste B für ca. 3 Sekunden drücken, bis "– –" angezeigt wird.
   Bedientaste kurz drücken .
   blinkt.
   Anzeige im Display
   • Erfolgreich:
     leuchtet dauerhaft und "– –" blinkt.
     Installationsmodus ist aktiv.
   • Fehlgeschlagen:
     wird angezeigt.
     Kopplungsprozess wiederholen.
4. Thermostat schließen. Erforderliche Soll-Raumtemperatur durch Drehen des Thermostatkopfes einstellen.

Einstellungen

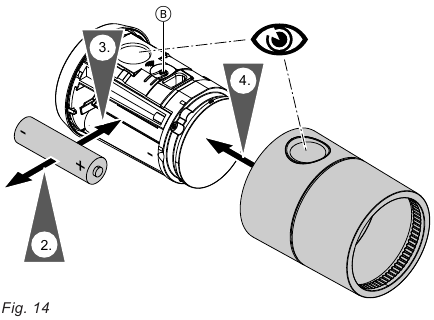

Werkseinstellungen wiederherstellen

Die Werkseinstellungen des Thermostats können wiederhergestellt werden:

• Die Verbindung zum Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z. B. Typ OPTO2, wird beendet.
• Alle Störmeldungen und Einstellungen werden zurückgesetzt.

1. Thermostat öffnen

3. Bedientaste drücken und halten , Gleichzeitig die Batterie ein- legen.
   Anzeige im Display:
   Alle Anzeigen leuchten für ca. 2 Sekunden.
   Anschließend wird "– –" angezeigt.
   Installationsmodus ist aktiv.

Kindersicherung

Nur in Verbindung mit Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z. B. Typ OPTO2

Kindersicherung aktivieren

ViCare App öffnen. Einstellungsmenü öffnen. Tippen Sie auf "Individual room control" (Einzelraumregelung).
Folgen Sie den Anweisungen in der App.
Hinweis
Ist die Kindersicherung aktiviert, können am Thermostatkopf keine Einstellungen vorgenommen werden. Die eingestellte Raumtemperatur kann nur über die ViCare App angepasst werden.

Was tun, wenn

Die Anzeige blinkt.

blinkt.

Ursache	Abhilfe
blinkt am Thermostat-Display, ca. 1 Monat bevor die Batterien leer sind.	Batterien wechseln

leuchtet dauerhaft.

wird angezeigt.

und werden angezeigt.
Nur in Verbindung mit Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z. B. Typ OPTO2

wird angezeigt.

wird angezeigt.

Alle Anzeigen sind aus.

Weitere Informationen zu Störmeldungen
Siehe ViCare App.

Wartung

Software-Update

Nur in Verbindung mit Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z. B. Typ OPTO2
Ist ein neues Software-Update verfügbar, wird es automatisch über den Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z. B. Typ OPTO2, heruntergeladen und das Thermostat wird aktualisiert.

Reinigung

Hinweis
Handelsübliche Reinigungsmittel können die Oberfläche des Thermostats beschädigen. Verwenden Sie keine Reinigungsmittel.
Die Oberflächen des Thermostats können mit einem Mikrofasertuch gereinigt werden.

Wartung/Batteriewechsel

Der ViCare Heizkörperthermostat ist wartungsfrei.
Ist ein Batteriewechsel erforderlich, wird dies auf dem Thermostat-Display durch angezeigt.
Hinweis
Batterien wechseln.

Technische Daten

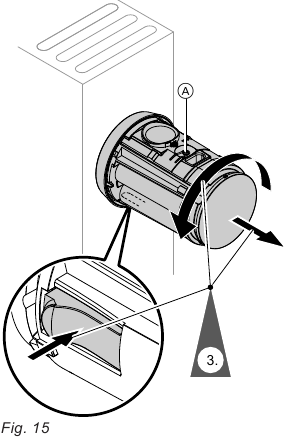

Thermostat demontieren

1. Thermostat öffnen
2. Bedientaste für mindestens 3 Sekunden drücken, um das Thermostatventil zu öffnen.
   Anzeige im Display
   • In Verbindung mit Wärmeerzeuger mit Viessmann One Base oder Vitoconnect, z. B. Typ OPTO2:
     "– –" und
   • Als Stand-alone-Gerät:
     "– –"
3. Die Lasche an der Unterseite des Thermostatventils festdrücken. Thermostatventil gegen den Uhrzeigersinn vom Adapter abschrauben.

Endgültige Stilllegung und Entsorgung des Heizsystems

Viessmann Produkte sind recycelbar. Bestandteile und Flüssigkeiten Ihres Heizsystems gehören nicht in den normalen Hausmüll.
Bitte sprechen Sie mit Ihrem Installateur über die fachgerechte Entsorgung Ihres Altsystems.
DE: Betriebsflüssigkeiten (z.B. Wärmeträgermedium) können bei kommunalen Sammelstellen entsorgt werden.
AT: Betriebsflüssigkeiten (z.B. Wärmeträgermedium) können bei kommunalen Sammelstellen (ASZ) entsorgt werden.

Sicherheitshinweise

Bitte beachten Sie diese Sicherheitshinweise genau, um Unfälle und Sachschäden zu vermeiden.

Erläuterung der Sicherheitshinweise

Dieses Symbol warnt vor Verletzungsgefahren.
Hinweis
Dieses Symbol warnt vor Sachschäden und Umweltbelastungen.
Anmerkung
Mit dem Wort "Anmerkung" gekennzeichnete Details enthalten zusätzliche Informationen.

Zielgruppe
Diese Anweisungen richten sich an Systembenutzer.
Dieses Gerät kann auch von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen bedient werden, sofern diese beaufsichtigt werden oder in der sicheren Benutzung dieses Gerätes und den daraus resultierenden Risiken unterwiesen wurden.

Drahtlose Signale können elektronische medizinische Geräte, insbesondere Herzschrittmacher, Hörgeräte und Defibrillatoren, stören.
Falls solche Geräte angebracht sind, sollten Benutzer die unmittelbare Nähe von betriebsbereiten Funkkomponenten meiden.

Installation und Einstellung

• Alle Einstellungen und Arbeiten am Gerät müssen wie in dieser Anleitung beschrieben durchgeführt werden.
• Beachten Sie Mindestabstände, um eine zuverlässige Signalübertragung zu gewährleisten.

Betrieb des Systems

• Betreiben Sie die Geräte nur in geschlossenen Gebäuden.
• Betreiben Sie Geräte niemals in Räumen, in denen Explosionsgefahr besteht.
• Schützen Sie Geräte vor:
  • Feuchtigkeit
  • Staub
  • Flüssigkeiten
  • Dämpfen
  • Direkter Sonneneinstrahlung
  • Anderer direkter Wärmestrahlung
• Überprüfen Sie nach einem Neustart den Status der Funkkomponenten.

Beschädigte Geräte stellen eine Sicherheitsgefahr dar.
Überprüfen Sie das Gerät auf äußere Schäden. Nehmen Sie ein beschädigtes Gerät niemals in Betrieb.

Hilfskomponenten und Einzelteile
Verwenden Sie zum Austausch nur von Viessmann gelieferte oder zugelassene Ersatzteile.
