- Seite 1 Handbuch/Manual 01/20 MN121001ZU-DE/EN Schützüberwachungsrelais CMD(24VDC), CMDTD Contactor monitoring device CMD(24VDC), CMDTD Titel/Title...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
- Seite 3 Gefahr! Gefährliche elektrische Spannung! Danger! Dangerous electrical voltage! Sicherheitshinweise/Safety Instructions Vor Beginn der Installationsarbeiten Before commencing the installation • Disconnect the power supply of the device. • Gerät spannungsfrei schalten. • Ensure that devices cannot be accidentally • Gegen Wiedereinschalten sichern. restarted.
- Seite 4 Gefahr! Gefährliche elektrische Spannung! Danger! Dangerous electrical voltage! Vor Beginn der Installationsarbeiten Before commencing the installation • Emergency stop devices complying with • Schwankungen bzw. Abweichungen der Netz- IEC/EN 60204-1 must be effective in all opera- spannung vom Nennwert dürfen die in den tech- ting modes of the automation devices.
- Seite 5 Überblick/Overview Schützüberwachungsrelais CMD(24VDC), CMDTD ....Contactor monitoring device CMD(24VDC), CMDTD ....19 Anhang/Appendix................37...
-
Seite 7: Inhaltsverzeichnis
Elektromagnetische Verträglichkeit (EMV)........11 Installation .................. 12 Montage..................12 Schaltung ..................12 3.2.1 Schaltung Direktstarter ..............13 3.2.2 Schaltung Wendestarter .............. 14 Verdrahtung.................. 15 Gerät betreiben ................16 Funktionsmeldungen..............16 Testfunktion ................. 16 Verhalten bei Störung..............16 CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... - Seite 8 Technische Daten............... 17 Typenschild .................. 17 Technische Daten ................ 17 5.2.1 Allgemeines ................. 17 5.2.2 Strombahnen ................18 5.2.3 Kraftantriebe ................18 Abmessungen................18 Anhang/Appendix..............37 EU-Konformitätserklärung/EU declaration of conformity (Doc. No.: CE1700286) ..............37 CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com...
-
Seite 9: Zu Diesem Handbuch
12/17 Unterspannungsauslöser ✓ -Werte ✓ Verhalten bei Störung ✓ Umgebungstemperatur, offen ✓ 37, 38 EU-Konformitätserklärung ✓ 10/12 BGIA a IFA ✓ PKZ2 ✓ Projektierung IEC/EN 60204-1 ✓ Installation ✓ 04/10 Abbildung „Wendestarter“ ✓ 08/07 Erstausgabe CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 10: Abkürzungen Und Symbole
Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung Safety Integrated Level Performance Level Ausfall infolge gemeinsamer Ursachen durchschnittlicher Diagnosedeckungsgrad MTTF mittlere Zeit bis zu einem gefahrbringenden Ausfall Lebensdauer bis zu einem gefährlichen Ausfall mittlere Zahl jährlicher Schaltspiele Leuchtdiode CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 11: Lesekonventionen
Warnt vor gefährlichen Situationen, die möglicherweise zu schweren Verletzungen oder zum Tod führen. GEFAHR Warnt vor gefährlichen Situationen, die zu schweren Verletzungen oder zum Tod führen. 0.3.3 Tipps ￫ Weist auf nützliche Tipps hin. CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 12: Schützüberwachungsrelais Cmd
Dieser schaltet den Abgang frei. Der Unterspannungsauslö- ser verhindert eine Wiedereinschaltung auf das verschweißte Schütz. Das Schützüberwachungsrelais CMD ist in Kombination mit Eaton Schützen und Leistungsschaltern durch das IFA zugelassen (￫ Abschnitt 1.2, „Sys- temübersicht“, Seite 7). Weiterhin liegen eine CE-Konformitätserklärung und eine Baumusterprüfbescheinigung vor. -
Seite 13: Systemübersicht

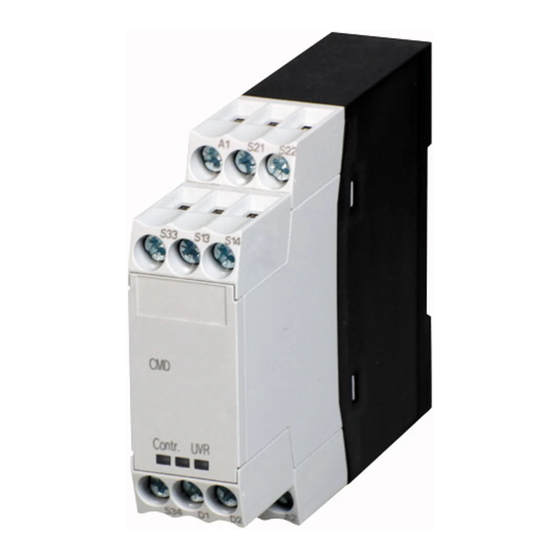

1.2 Systemübersicht Abbildung 1: Schützüberwachungsrelais Das Schützüberwachungsrelais CMD benötigt eine Steuerstromversorgung. CMD(24VDC), CMDTD: Steuerspannung 24 V DC Kombiniert werden kann das CMD-Relais mit den folgenden Eaton Schützen, Motorschutzschaltern und Leistungsschaltern: • Leistungsschütze/Schaltantriebe, ausgerüstet mit einem Hilfsöffner als Spiegelkontakt und einem weiteren Hilfsschließer Steuerspannung 24 V DC: •... -
Seite 14: Projektierung
Verdrahtung innerhalb eines Schaltschrankes angewen- det. Beim Ausschalten über den Unterspannungsauslöser kann ein Zeitverzug von 100 ms ±20 % auftreten. Zum Schutz der internen Relaiskontakte im CMD muss der Freigabekreis maximal mit einer 2 A gG/gL-Sicherung abgesi- chert werden. CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 15: Durchschnittlicher Diagnosedeckungsgrad Dc Avg
-Zeit der Schütze hängt maßgeblich von der Anwendung ab. Hier spielen die Gebrauchskategorie nach IEC/EN 60947-4-1 und die Schalt- häufigkeit eine wesentliche Rolle. Für B in Abhängigkeit von der Gebrauchskategorie können die folgenden Werte (a Tabelle 1) angesetzt werden: CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 16: Mittlere Zeit Bis Zum Gefahrbringenden Ausfall Mttfd
Unterspannungsauslöser -Wert Schaltungen NZM1 20000 NZM2 10000 NZM3 2500 Mit einer angenommenen Schalthäufigkeit von 3 Schaltungen pro Tag bis zum NZM2 und 1,33 Schaltungen pro Tag für den NZM3 berechnet sich der MTTF -Wert zu: CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 17: Approbationen
Für die weitere Berechnung der Sicherheitsfunktion siehe EN/ISO 13849. 2.6 Approbationen Das Schützüberwachungsrelais CMD ist in Kombination mit Eaton Schützen und Leistungsschaltern durch das IFA zugelassen (￫ Abschnitt 1.2, „Sys- temübersicht“, Seite 7). Weiter liegen eine CE-Konformitätserklärung und eine Baumusterprüf- bescheinigung vor. -
Seite 18: Installation
Bei der Montage ist ein seitlicher Abstand zu anderen Geräten von mindestens 22,5 mm einzuhalten. 3.2 Schaltung Das CMD Relais kann für Direktstarter und für Wendestarter eingesetzt wer- den. ￫ Alle anzuschließenden Betriebsmittel, z. B. Taster, müssen eine Bemessungsisolationsspannung U ≧ 300 V aufweisen. CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 19: Schaltung Direktstarter
3 Installation 3.2 Schaltung 3.2.1 Schaltung Direktstarter Abbildung 3: Direktstarter a Freigabe durch Sicherheitsrelais oder Sicherheits-SPS b Meldekontakt zur SPS-Auswertung CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 20: Schaltung Wendestarter
3 Installation 3.2 Schaltung 3.2.2 Schaltung Wendestarter Abbildung 4: Wendestarter a Freigabe durch Sicherheitsrelais oder Sicherheits-SPS b Meldekontakt zur SPS-Auswertung CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 21: Verdrahtung
Bei einer Verdrahtung mit zwei Leitern in einer Klemme muss bei beiden Leitern der gleiche Kabelquerschnitt verwendet werden. Als Verdrahtungswerkzeug für die Klemmen am CMD-Relais wird ein Kreuz- schlitzschraubendreher der Größe Z2 oder ein Schlitzschraubendreher der Größe 0,8 x 4 - 5,5 empfohlen. CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 22: Gerät Betreiben
Schließerkontakt ausgerüstet sein. Dieser Kontakt meldet den Test in eine Steuerung, die dann auf das nächste Testinterwall hinweist. ￫ Der Test soll lastlos durchgeführt werden. 4.3 Verhalten bei Störung Sollte das CMD einen Fehler oder Defekt aufweisen, ist es auszutauschen. CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 23: Technische Daten
°C -40 - 80 offen °C -5 - 50 Einbaulage beliebig Schockfestigkeit (IEC/EN 60068-2-27) Halbsinusstoß 10 ms Schließer Öffner Schutzart IP20 Berührungsschutz bei senkrechter finger- und handrückensicher Betätigung von vorne (VDE 0106 Teil 100) Gewicht CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 24: Strombahnen
Kurzschlussschutz max. Schmelzsicherung DIN EN 60269-1 A gG/gL 5.2.3 Kraftantriebe Spannungssicherheit Anzugsspannung AC-betätigt Anzug 0,85 - 1,1 DC-betätigt Anzug 0,85 - 1,1 Leistungsaufnahme DC-betätigt Anzug = Halten Einschaltdauer % ED Verzögerungszeit 100 g20 % 5.3 Abmessungen 22.5 Abbildung 7: Abmessungen CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... - Seite 25 3.2.1 Connection for DOL starters ............31 3.2.2 Connection for reversing starters..........32 Wiring................... 33 Operating the device ..............34 Function messages ..............34 Test function ................34 Behavior in case of disturbance ........... 34 CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com...
- Seite 26 Technical data ................35 Nameplate..................35 Technical Data................35 5.2.1 General ..................35 5.2.2 Contacts..................36 5.2.3 Magnet systems ................36 Dimensions .................. 36 Anhang/Appendix..............37 EU-Konformitätserklärung/EU declaration of conformity (Doc. No.: CE1700286) ..............37 CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com...
-
Seite 27: About This Manual
Behavior in case of disturbance ✓ Ambient air temperature, open ✓ 37, 38 Declaration of EU conformity ✓ 10/12 BGIA a IFA ✓ PKZ2 Engineering IEC/EN 60204-1 ✓ Installation ✓ 04/10 Figure „Reversing starter“ ✓ 08/07 First edition CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 28: Abbreviations And Symbols
Institute for Occupational Safety and Health (BGIA) Safety Integrated Level Performance Level Common cause failure Average diagnostic coverage MTTF Mean time to dangerous failure Lifespan up to a dangerous failure Mean number of annual switch operations CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 29: Writing Conventions
Warns of the possibility of hazardous situations that could result in serious injury or even death. DANGER Warns of hazardous situations that result in serious injury or death. 0.3.3 Tips ￫ Indicates useful tips. CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 30: Cmd Contactor Monitoring Relays
The CMD contactor monitoring device is approved by the IFA in combination with Eaton contactors and circuit-breakers (￫ section 1.2, “System overview”, page 25). It is also provided with a CE declaration of conformity and an EU type testing certificate. -
Seite 31: System Overview
Figure 1: Contactor monitoring devices The CMD contactor monitoring device requires a control power supply. CMD(24VDC), CMDTD: control voltage 24 V DC The CMD relay can be combined with the following Eaton contactors, motor- protective circuit-breakers and circuit-breakers: • Contactors/contact modules, fitted with an auxiliary NC contact as mirror... -
Seite 32: Engineering
• Channel 1: contactor, • Channel 2: series connection of the CMD and undervoltage release of the motor-protective circuit-breaker/circuit-breaker. The mirror contacts used allows a DC = 99 % to be applied to channel 1. CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 33: Mean Time To Dangerous Failure Mttfd
The utilization category in accordance with IEC/EN 60947-4-1 and the operating frequency are an important factor here. Depending on the utilization category, the following values (￫ table 1) can be applied to B CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... - Seite 34 1.33 operations per day for the NZM3 the MTTF value is: Table 3: MTTF values for undervoltage releases Undervoltage value operations MTTF release switch per working operations/ years operations year NZM1 20000 NZM2 10000 NZM3 2500 1.33 CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com...
-
Seite 35: Approvals
EN/ISO 13849. 2.6 Approvals The CMD contactor monitoring device is approved by the IFA in combination with Eaton contactors and circuit-breakers (￫ section 1.2, “System overview”, page 25). A CE declaration of conformity and a prototype test certification are also available. -
Seite 36: Installation
3.2 Connection The CMD relay can be used for DOL starters and for reversing starters. ￫ All connected devices, such as pushbuttons, must have a rated insulation voltage U ≧ 300 V. CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 37: Connection For Dol Starters
3 Installation 3.2 Connection 3.2.1 Connection for DOL starters Figure 3: DOL starter a Switching by safety relay or safety PLC b Signal contact to PLC evaluation CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 38: Connection For Reversing Starters
3 Installation 3.2 Connection 3.2.2 Connection for reversing starters Figure 4: Reversing starter a Switching by safety relay or safety PLC b Signal contact to PLC evaluation CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 39: Wiring
The same cable cross-section must be used when wiring two cables in one terminal. A size Z2 Phillips screwdriver or standard screwdriver size 0.8 x 4 to 5.5 are recommended tools for wiring the terminals on the CMD relay. CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 40: Operating The Device
This contact signals the test to a PLC which then indicate the next text interval. ￫ The test should be carried out in no-load conditions. 4.3 Behavior in case of disturbance If the CMD features a failure or defect, it has to be replaced. CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 41: Technical Data
-5 - 50 Mounting position Mechanical shock resistance (IEC/EN 60068-2-27) Half-sinusoidal shock 10 ms Degree of protection IP20 Protection against direct contact Finger- and back-of-hand proof when actuated from front (VDE 0106 Part 100) Weight CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 42: Contacts
Pick-up voltage AC operated Pick-up 0.85 - 1.1 DC operated Pick-up 0.85 - 1.1 Power consumption DC operated Pick-up = sealing Duty factor % DF Delay time 100 g20 % 5.3 Dimensions 22.5 Figure 7: Dimensions CMD(24VDC), CMDTD 01/20 MN121001ZU-DE/EN www.eaton.com... -
Seite 43: Anhang/Appendix
