Montáž

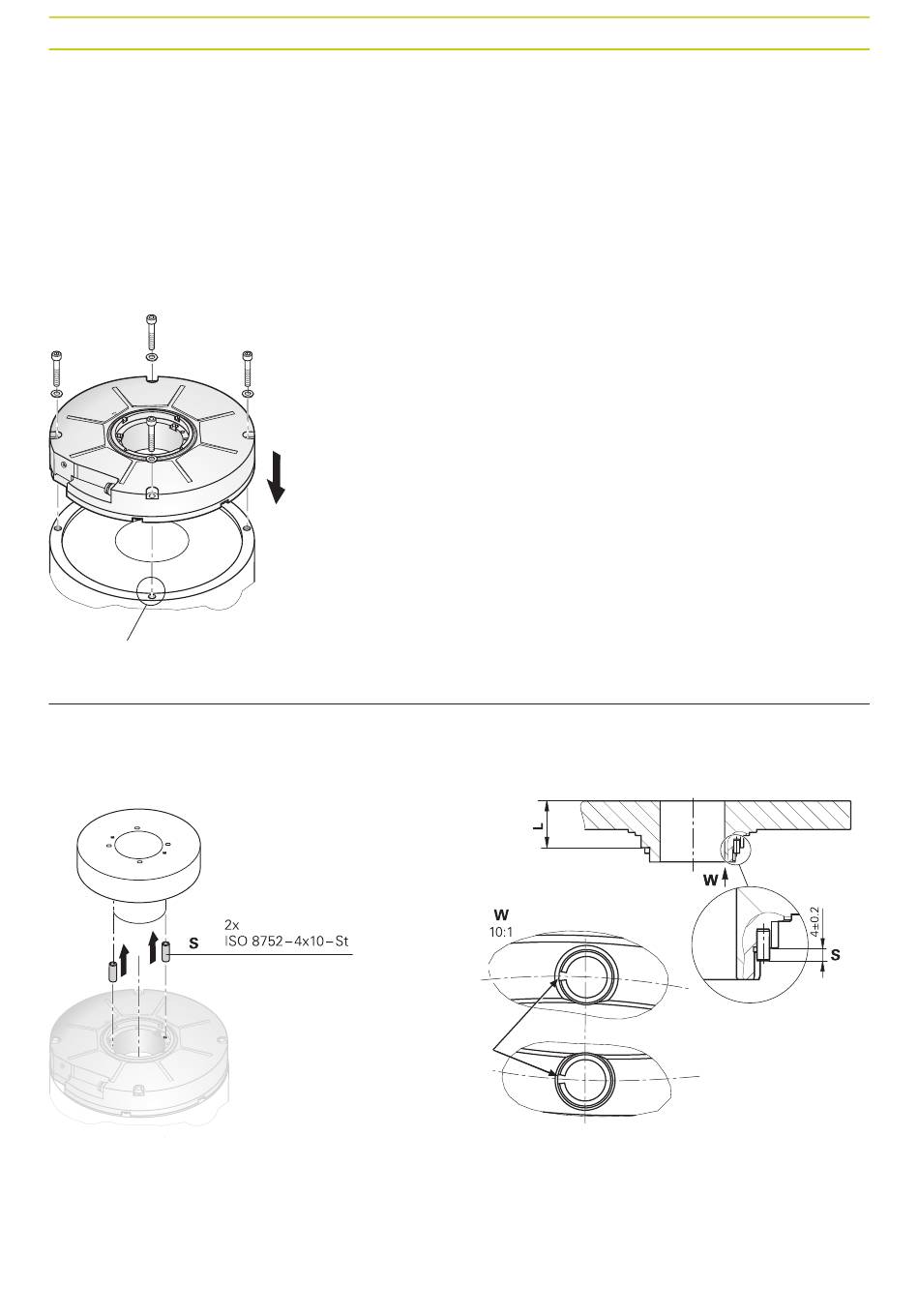

Čelní připojení hřídele se šrouby a upínacími kolíky
1.
*) Nosná délka závitu 11±0,5 mm
4x
ISO 4762 – M5 – 8.8
ISO 7092 – 5 – 200HV
M d = 6 Nm ± 0.2 Nm
*)
2.
Namontujte upínací kolíky S
*) = Detail viz W
**) = tangenciální drážka
HEIDENHAIN | RCN 8310/RCN 8510 | Montážní návod | 4/2017 | cs
bez otřepů, s tangenciálně směřující drážkou, zjistěte rozměr L.
*)
**)
