Montageanleitung
Инструкция за монтаж
Montagevejledning
Paigaldusjuhend
Asennusohjeet
Οδηγίες συναρμολόγησης
Upute za montažu
Montāžas instrukcija
Montavimo instrukcija
Montagehandeiding
Instrukcja montażu
Instruções de montagem
Instrucţiuni de montare
Montageanvisning
Návod na montáž
Navodila za namestitev
Montážní návod
Szerelési útmutató

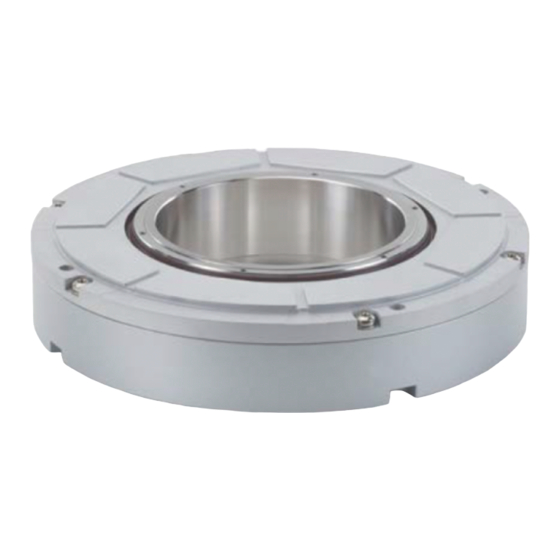

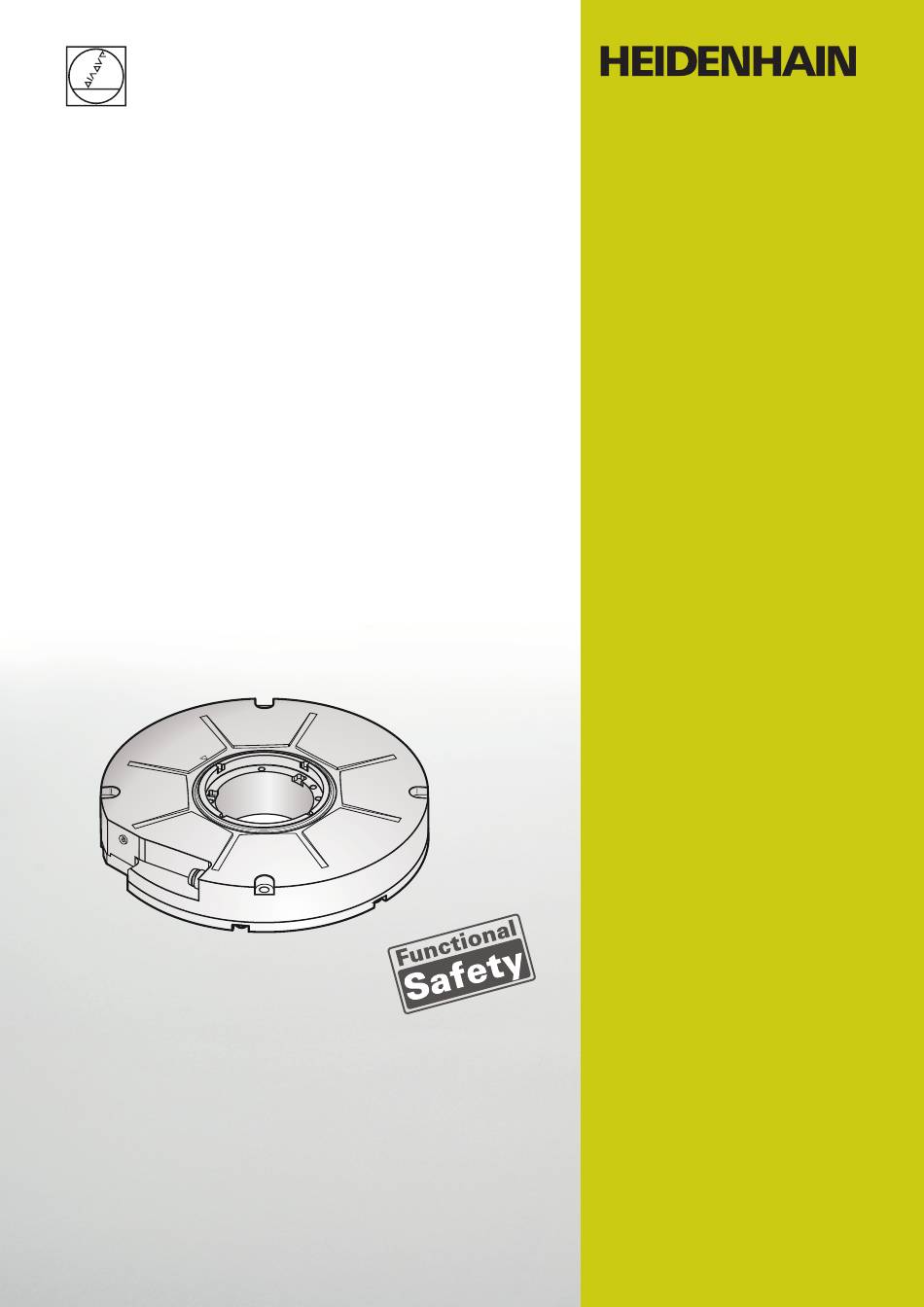

RCN 8310
RCN 8510
Ø 60 mm
4/2017
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HEIDENHAIN RCN 8310
Inhaltszusammenfassung für HEIDENHAIN RCN 8310
- Seite 1 Montagevejledning Paigaldusjuhend Asennusohjeet Οδηγίες συναρμολόγησης Upute za montažu Montāžas instrukcija Montavimo instrukcija Montagehandeiding Instrukcja montażu Instruções de montagem Instrucţiuni de montare Montageanvisning Návod na montáž Navodila za namestitev Montážní návod Szerelési útmutató RCN 8310 RCN 8510 Ø 60 mm 4/2017...
-
Seite 2: Inhaltsverzeichnis
Montāžas instrukcija........................31 Montavimo instrukcija........................35 Montagehandeiding........................39 Instrukcja montażu........................43 Instruções de montagem......................47 Instrucţiuni de montare........................51 Montageanvisning........................55 Návod na montáž........................59 Navodila za namestitev....................... 63 Montážní návod........................... 67 Szerelési útmutató........................71 HEIDENHAIN | RCN 8310/RCN 8510 | Montageanleitung | 4/2017... -
Seite 3: Allgemeine Hinweise
Angaben in der Produktinformation ID 1079323 einzuhalten, (inklusive kundenseitige Anschlussmaße). Empfehlung: Zur Prüfung des Anbaus Prüfwerkzeug PWW verwenden. Zubehör separat bestellen, siehe Produktinfo ID 1079323. Maße in mm HEIDENHAIN | RCN 8310/RCN 8510 | Montageanleitung | 4/2017 | de... - Seite 4 = 50 Nm ± 5 Nm ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Überprüfung: Überstand Ringmutter zu Welle Messgerät HEIDENHAIN | RCN 8310/RCN 8510 | Montageanleitung | 4/2017 | de...
- Seite 5 ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Spannstifte gratfrei, Schlitz tangential zeigend montieren, Maß ermitteln. = Detail siehe = Schlitz tangential HEIDENHAIN | RCN 8310/RCN 8510 | Montageanleitung | 4/2017 | de...
- Seite 6 Umdrehung anziehen bis Anzugsmoment erreicht ist. Rotor nicht verkanten. Tragende Gewindelänge 5.5±0.5 mm = 2.9 Nm ± 0.15 Nm Überprüfung: Kontrollmaß durch Abdrückgewinde messen. Demontage muss über die beiden Abdrückgewinde erfolgen. HEIDENHAIN | RCN 8310/RCN 8510 | Montageanleitung | 4/2017 | de...
-
Seite 7: Общи Указания
по предназначение работа на енкодера. Препоръка: Използвайте инструмента за тест PWW за да проверите за правилно монтиране. Аксесоари се поръчват отделно, вижте Информация за продукт ID 1079323. Размери в мм HEIDENHAIN | RCN 8310/RCN 8510 | Инструкция за монтаж | 4/2017 | bg... - Seite 8 ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Проверете: Изпъкналостта на пръстеновидна гайка спрямо ротора на енкодера. HEIDENHAIN | RCN 8310/RCN 8510 | Инструкция за монтаж | 4/2017 | bg...
- Seite 9 M d = 6 Nm ± 0.2 Nm Монтирайте пружинни щифтове без неравности, така че шлица е тангенциално ориентиран, измерете размера L. = За подробности, вижте = Тангенциален шлиц HEIDENHAIN | RCN 8310/RCN 8510 | Инструкция за монтаж | 4/2017 | bg...
- Seite 10 затягане. Не притискайте ротора. Дължина на носещата резба 5.5±0.5 mm = 2.9 Nm ± 0.15 Nm Проверете: Измерете референтен размер през резбата M4. Демонтиране през двете резби. HEIDENHAIN | RCN 8310/RCN 8510 | Инструкция за монтаж | 4/2017 | bg...
-
Seite 11: Generelle Anvisninger
For den påtænkte anvendelse af måleudstyret, skal oplysningerne i produktetinformation ID 1079323 overholdes, (inklusiv kundemæssige tilslutningsmål). Anbefaling: Anvend til kontrol af montering kontrolværktøjet PWW. Bestil tilbehør separat, se Produktinfo ID 1079323. Mål i mm HEIDENHAIN | RCN 8310/RCN 8510 | Montagevejledning | 4/2017 | da... - Seite 12 = 50 Nm ± 5 Nm ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Kontroller: Låsemøtrik fremspring til måleudstyrets akse. HEIDENHAIN | RCN 8310/RCN 8510 | Montagevejledning | 4/2017 | da...
- Seite 13 ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Styrerstuft gratfri, slot tangentialt monteres, mål bestemmes. = Se detalje = Slot tangential HEIDENHAIN | RCN 8310/RCN 8510 | Montagevejledning | 4/2017 | da...
- Seite 14 Vip ikke rotor. Støttende gevindlængde 5.5±0.5 mm = 2.9 Nm ± 0.15 Nm Kontroller: Kontrolmål med aftryksgevind måles. De-montage skal fortages med begge aftryksgevind. HEIDENHAIN | RCN 8310/RCN 8510 | Montagevejledning | 4/2017 | da...
-
Seite 15: Paigaldusjuhend
Mõõteseadmete otstarbekohane kasutamine eeldab juhiste järgimist, mis sisalduvad tooteteabes ID 1079323 (koos kliendipoolsete ühendamismõõtmetega). Soovitus: kasutage paigaldamise kontrollimiseks kontrollseadet PWW. Tellige tarvikud eraldi,vt tooteteavet ID 1079323. Mõõdud (mm) HEIDENHAIN | RCN 8310/RCN 8510 | Paigaldusjuhend | 4/2017 | et... - Seite 16 = 50 Nm ± 5 Nm ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Kontrollimine: rõngasmutri üleulatus mõõteseadme võllist HEIDENHAIN | RCN 8310/RCN 8510 | Paigaldusjuhend | 4/2017 | et...
- Seite 17 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Paigaldage lukustustihvtid teravate servadeta, pilu suhtes tangentsiaalselt, tuvastage mõõt L. = vt detaili = tangentsiaalne pilu HEIDENHAIN | RCN 8310/RCN 8510 | Paigaldusjuhend | 4/2017 | et...
- Seite 18 Jälgige, et rootor asetseks otse. Kandev keermepikkus 5,5 ± 0,5 mm = 2.9 Nm ± 0.15 Nm Kontrollimine: mõõtke kontrollmõõtu läbi survekeerme M4. Demonteerimisel tuleb kasutada kaht survekeeret. HEIDENHAIN | RCN 8310/RCN 8510 | Paigaldusjuhend | 4/2017 | et...
-
Seite 19: Yleiset Ohjeet
Mittalaitteen tarkoituksenmukaisessa käytössä on noudatettava ID 1079323 -tuotetiedoissa annettuja ohjeita (mukaan lukien asiakkaan puolen liitäntämitat). Suositus: käytä asennuksen tarkastukseen testaustyökalua PWW. Tilaa tarvikkeet erikseen, katso tuoteinfo ID 1079323. Mitat mm HEIDENHAIN | RCN 8310/RCN 8510 | Asennusohjeet | 4/2017 | fi... - Seite 20 = 50 Nm ± 5 Nm ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Tarkastus: rengasmutterin ulottuma mittalaitteen akselin yli HEIDENHAIN | RCN 8310/RCN 8510 | Asennusohjeet | 4/2017 | fi...
- Seite 21 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Asenna kiinnityssokka purseettomasti suuntaamalla rako tangentiaalisesti, määritä mitta L. = katso yksityiskohta = rako tangentiaalisesti HEIDENHAIN | RCN 8310/RCN 8510 | Asennusohjeet | 4/2017 | fi...
- Seite 22 Älä kallista roottoria. Kantava kierteen pituus 5,5 ± 0,5 mm = 2.9 Nm ± 0.15 Nm Tarkastus: tarkastusmitan mittaus irrotuskierteen kautta. Purkaminen on tehtävä kummankin irrotuskierteen avulla. HEIDENHAIN | RCN 8310/RCN 8510 | Asennusohjeet | 4/2017 | fi...
-
Seite 23: Γενικές Υποδείξεις
διαστάσεων σύνδεσης από τον πελάτη). Σύσταση: Για τον έλεγχο της εγκατάστασης χρησιμοποιήστε το εργαλείο ελέγχου PWW. Τα εξαρτήματα παραγγέλνονται ξεχωριστά, βλ. πληροφορίες προϊόντος ID 1079323. Διαστάσεις σε mm HEIDENHAIN | RCN 8310/RCN 8510 | Οδηγίες συναρμολόγησης | 4/2017 | el... - Seite 24 ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Έλεγχος: προεξοχή του δακτυλιωτού παξιμαδιού σε σχέση με τον άξονα της συσκευής μέτρησης HEIDENHAIN | RCN 8310/RCN 8510 | Οδηγίες συναρμολόγησης | 4/2017 | el...
- Seite 25 M d = 6 Nm ± 0.2 Nm Τοποθετήστε τις περόνες σύσφιξης χωρίς γρέζια, με την εγκοπή στραμμένη εφαπτομενικά, και υπολογίστε τη διάσταση L. = Λεπτομέρεια, βλ. = Εγκοπή εφαπτομενικά HEIDENHAIN | RCN 8310/RCN 8510 | Οδηγίες συναρμολόγησης | 4/2017 | el...
- Seite 26 Μήκος φέροντος σπειρώματος 5.5±0,5 mm = 2.9 Nm ± 0.15 Nm Έλεγχος: Μετρήστε τη διάταση ελέγχου στο σπείρωμα εκπίεσης M4. Για την αποσυναρμολόγηση πρέπει να χρησιμοποιηθούν και τα δύο σπειρώματα εκπίεσης. HEIDENHAIN | RCN 8310/RCN 8510 | Οδηγίες συναρμολόγησης | 4/2017 | el...
-
Seite 27: Općenite Napomene
ID 1079323 (to uključuje i priključne mjere na strani kupca). Preporuka: za provjeru dogradnje upotrijebite alat za ispitivanje PWW. Pribor se naručuje zasebno, pogledajte podatak o proizvodu ID 1079323. Dimenzije u mm HEIDENHAIN | RCN 8310/RCN 8510 | Upute za montažu | 4/2017 | hr... - Seite 28 ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Provjerite: prevjes prstenaste matice u odnosu na vratilo mjernog uređaja HEIDENHAIN | RCN 8310/RCN 8510 | Upute za montažu | 4/2017 | hr...
- Seite 29 M d = 6 Nm ± 0.2 Nm Stezne klinove montirajte pazeći da nema strugotina i tako da prorez bude okrenut tangencijalno; treba se postići mjera L. = detaljan prikaz: = prorez okrenut tangencijalno HEIDENHAIN | RCN 8310/RCN 8510 | Upute za montažu | 4/2017 | hr...
- Seite 30 Nosiva duljina navoja 5,5 ±0,5 mm = 2.9 Nm ± 0.15 Nm Provjera: izmjerite kontrolnu dimenziju kroz istisni navoj M4. Demontaža se mora provesti kroz dva istisna navoja. HEIDENHAIN | RCN 8310/RCN 8510 | Upute za montažu | 4/2017 | hr...
-
Seite 31: Vispārīgi Norādījumi
Lai izmantotu mērierīci tās paredzētajam mērķim, ievērojiet produkta informāciju ID 1079323, (ieskaitot pieslēguma mērījumus ierīces uzstādīšanas vietā). Ieteikums: lai pārbaudīt montāžu, izmantojiet kontrolinstrumentu PWW. Papildaprīkojumu pasūtīt atsevišķi, skatīt produkta informāciju ID 1079323. Izmēri mm HEIDENHAIN | RCN 8310/RCN 8510 | Montāžas instrukcija | 4/2017 | lv... - Seite 32 = 50 Nm ± 5 Nm ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Pārbaude: gredzena uzgriežņa izvirzījums pret mērierīces vārpstu HEIDENHAIN | RCN 8310/RCN 8510 | Montāžas instrukcija | 4/2017 | lv...
- Seite 33 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Spriegojuma tapas bez asām malām, montēt spraugas tangenciālā virzienā, noteikt izmēru L. = Detalizētāk skatīt = sprauga tangenciāli HEIDENHAIN | RCN 8310/RCN 8510 | Montāžas instrukcija | 4/2017 | lv...
- Seite 34 Nesasvērt rotoru. Nesošais vītnes garums 5.5 ± 0,5 mm = 2.9 Nm ± 0.15 Nm Pārbaude: izmērīt kontrolmērījumu ar iespīlēšanas gredzenu M4. Demontāžu veiciet, izmantojot abus iespīlēšanas gredzenus. HEIDENHAIN | RCN 8310/RCN 8510 | Montāžas instrukcija | 4/2017 | lv...
-
Seite 35: Bendrieji Nurodymai
ID 1079323 pateiktais duomenimis (įsk. prijungimo duomenis kliento pusėje). Rekomendacija: konstrukcijai patikrinti naudoti patikrinimo instrumentą PWW. Priedas užsakomas atskirai,žr. produkto inf. ID 1079323. Matmenys, mm HEIDENHAIN | RCN 8310/RCN 8510 | Montavimo instrukcija | 4/2017 | lt... -
Seite 36: Montavimas
ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Patikrinimas: žiedinės veržlės išsikišimas matavimo prietaiso veleno atžvilgiu HEIDENHAIN | RCN 8310/RCN 8510 | Montavimo instrukcija | 4/2017 | lt... - Seite 37 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Įstatykite veržiamąjį kaištį be atplaišų į liestinę angą, išmatuokite matmenį L. = Išsamiau žr. = Liestinė anga HEIDENHAIN | RCN 8310/RCN 8510 | Montavimo instrukcija | 4/2017 | lt...
- Seite 38 Nešantysis sriegio ilgis 5.5 ± 0,5 mm = 2.9 Nm ± 0.15 Nm Patikrinimas: išmatuokite kontrolinį matmenį per išspaudimo sriegį M4. Išmontuojant reikia tą pačią procedūrą reikia pakartoti su abiem išspaudimo sriegiais. HEIDENHAIN | RCN 8310/RCN 8510 | Montavimo instrukcija | 4/2017 | lt...
-
Seite 39: Algemene Aanwijzingen
ID 1079323 worden aangehouden (inclusief aansluitmaten bij de klant). Advies: voor controle van de aanbouw testgereedschap PWW gebruiken. Toebehoren apart bestellen, zie productinfo ID 1079323. Maten in mm HEIDENHAIN | RCN 8310/RCN 8510 | Montagehandeiding | 4/2017 | nl... - Seite 40 = 50 Nm ± 5 Nm ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Controle: oversteek ringmoer ten opzichte van as meetsysteem HEIDENHAIN | RCN 8310/RCN 8510 | Montagehandeiding | 4/2017 | nl...
- Seite 41 ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Spanstiften braamvrij, sleuf tangentieel gericht monteren, maat bepalen. = Detail zie = sleuf tangentieel HEIDENHAIN | RCN 8310/RCN 8510 | Montagehandeiding | 4/2017 | nl...
- Seite 42 Rotor niet kantelen. Dragende schroefdraadlengte 5,5±0,5 mm = 2.9 Nm ± 0.15 Nm Controle: controlemaat met afdrukdraad meten. Demontage moet via beide afdrukdraden worden uitgevoerd. HEIDENHAIN | RCN 8310/RCN 8510 | Montagehandeiding | 4/2017 | nl...
-
Seite 43: Ogólne Wskazówki
ID 1079323, (włącznie z klientowskimi wymiarami montażowymi). Zaleca się: wykorzystanie do kontroli montażu narzędzie kontrolne PWW. Oddzielnie zamawiać osprzęt, patrz informacje o produkcie ID 1079323. Wymiary w mm HEIDENHAIN | RCN 8310/RCN 8510 | Instrukcja montażu | 4/2017 | pl... - Seite 44 = 50 Nm ± 5 Nm ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Sprawdzenie: wystawanie nakrętki pierścieniowej względem wału enkodera HEIDENHAIN | RCN 8310/RCN 8510 | Instrukcja montażu | 4/2017 | pl...
- Seite 45 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Sztyfty mocujące bez zadziorów, gniazdo montować skierowane stycznie, wymiar określić. = szczegóły patrz = gniazdo stycznie HEIDENHAIN | RCN 8310/RCN 8510 | Instrukcja montażu | 4/2017 | pl...
- Seite 46 Wirnika nie zakleszczać. Nośna długość gwintu 5.5±0.5 mm = 2.9 Nm ± 0.15 Nm Sprawdzenie: wymiar kontrolny zmierzyć gwintem odciskowym M4. Demontaż musi następować poprzez obydwa gwinty odciskowe. HEIDENHAIN | RCN 8310/RCN 8510 | Instrukcja montażu | 4/2017 | pl...
-
Seite 47: Avisos Gerais
Recomendação: para verificar a estrutura, utilizar a ferramenta de inspeção PWW. Encomendar os acessórios separadamente, ver a informação de produto ID 1079323. Dimensões em mm HEIDENHAIN | RCN 8310/RCN 8510 | Instruções de montagem | 4/2017 | pt... - Seite 48 ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Verificação: saliência da porca com olhal relativamente ao eixo do encoder HEIDENHAIN | RCN 8310/RCN 8510 | Instruções de montagem | 4/2017 | pt...
- Seite 49 M d = 6 Nm ± 0.2 Nm Montar os pinos de fixação isentos de rebarbas, com o rasgo a apontar tangencialmente; determinar a medida L. = Detalhe, ver = Rasgo tangencial HEIDENHAIN | RCN 8310/RCN 8510 | Instruções de montagem | 4/2017 | pt...
- Seite 50 = 2.9 Nm ± 0.15 Nm Verificação: medir a dimensão de controlo através da rosca de extração M4. A desmontagem deve realizar-se através das duas roscas de extração. HEIDENHAIN | RCN 8310/RCN 8510 | Instruções de montagem | 4/2017 | pt...
-
Seite 51: Informaţii Generale
Recomandare: Utilizaţi instrumentul de testare PWW pentru a verifica montarea corectă. Accesoriile trebuie comandate separat, consultaţi informaţiile despre produs, ID 1079323. Cote în mm HEIDENHAIN | RCN 8310/RCN 8510 | Instrucţiuni de montare | 4/2017 | ro... - Seite 52 ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Verificaţi: Pătrunderea piuliţei inelare în arborele codorului HEIDENHAIN | RCN 8310/RCN 8510 | Instrucţiuni de montare | 4/2017 | ro...
- Seite 53 M d = 6 Nm ± 0.2 Nm Montaţi şplinturile elastice fără bavuri astfel încât fanta să fie orientată tangenţial, măsurând dimensiunea L. = Pentru detalii, consultaţi = Fantă tangenţială HEIDENHAIN | RCN 8310/RCN 8510 | Instrucţiuni de montare | 4/2017 | ro...
- Seite 54 Lungime filet portant 5,5 ± 0,5 mm = 2.9 Nm ± 0.15 Nm Verificaţi: Măsuraţi dimensiunea de referinţă prin filetul retras M4. Dezasamblarea prin cele două filete retrase. HEIDENHAIN | RCN 8310/RCN 8510 | Instrucţiuni de montare | 4/2017 | ro...
-
Seite 55: Allmän Information
Iaktta produktinformationen ID 1079323 för att säkerställa att mätsystemet används på korrekt sätt, (inklusive de kundanpassade anslutningsdimensionerna). Rekommendation: Använd kontrollverktyget PWW för att verifiera monteringen. Beställ tillbehör separat, se produktinfo ID 1079323. Mått i mm HEIDENHAIN | RCN 8310/RCN 8510 | Montageanvisning | 4/2017 | sv... - Seite 56 = 50 Nm ± 5 Nm ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Kontroll: Ringmutterns utstick i förhållande till mätsystemets axel HEIDENHAIN | RCN 8310/RCN 8510 | Montageanvisning | 4/2017 | sv...
- Seite 57 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Spännstift utan grader, montera slitsen så att den pekar tangentiellt, mät upp måttet L. = Detalj se = Tangentiell slits HEIDENHAIN | RCN 8310/RCN 8510 | Montageanvisning | 4/2017 | sv...
- Seite 58 åtdragningsmomentet uppnås. Luta inte rotorn. Bärande gänglängd 5.5±0.5 mm = 2.9 Nm ± 0.15 Nm Kontroll: Mät kontrollmåttet genom avdragningsgängan M4. Demontering måste göras med hjälp av de båda avdragningsgängorna. HEIDENHAIN | RCN 8310/RCN 8510 | Montageanvisning | 4/2017 | sv...
-
Seite 59: Všeobecné Pokyny
ID 1079323 (vrátane pripojovacích rozmerov na strane zákazníka). Odporúčanie: Na kontrolu montážneho pripojenia použite skúšobný nástroj PWW. Príslušenstvo sa objednáva zvlášť, pozri informácie o produkte ID 1079323. Rozmery v mm HEIDENHAIN | RCN 8310/RCN 8510 | Návod na montáž | 4/2017 | sk... - Seite 60 ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Kontrola: Presah kruhovej matice voči hriadeľu meracieho prístroja HEIDENHAIN | RCN 8310/RCN 8510 | Návod na montáž | 4/2017 | sk...
- Seite 61 M d = 6 Nm ± 0.2 Nm Upínacie kolíky bez ostrín a drážku namontujte s tangenciálnou orientáciou, určte rozmer L. = podrobnosti nájdete na obrázku = tangenciálna drážka HEIDENHAIN | RCN 8310/RCN 8510 | Návod na montáž | 4/2017 | sk...
- Seite 62 Nosná dĺžka závitu 5,5 ±0,5 mm = 2.9 Nm ± 0.15 Nm Kontrola: Odmerajte kontrolný rozmer prostredníctvom odtláčacieho závitového otvoru M4. Demontáž sa musí vykonávať cez oba odtláčacie závitové otvory. HEIDENHAIN | RCN 8310/RCN 8510 | Návod na montáž | 4/2017 | sk...
-
Seite 63: Splošni Napotki
ID 1079323 (vključno s priključno mero stranke). Priporočilo: za preverjanje uporabite kontrolno orodje PWW zgradbe. Dodatno opremo naročite ločeno, glejte informacije o izdelku ID 1079323. Mere v mm HEIDENHAIN | RCN 8310/RCN 8510 | Navodila za namestitev | 4/2017 | sl... - Seite 64 ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Preverjanje: seganje obročne matice preko glede na gred merilnika HEIDENHAIN | RCN 8310/RCN 8510 | Navodila za namestitev | 4/2017 | sl...
- Seite 65 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Namestite napenjalne zatiče brez brazd, s tangencialno usmerjeno zarezo, določite mero L. = glejte podrobnosti = tangencialna zareza HEIDENHAIN | RCN 8310/RCN 8510 | Navodila za namestitev | 4/2017 | sl...
- Seite 66 Nosilna dolžina navoja 5.5 ± 0,5 mm = 2.9 Nm ± 0.15 Nm Preverjanje: kontrolno mero izmerite odmični navoj M4. Odstranitev je treba izvesti z obema odmičnima navojema. HEIDENHAIN | RCN 8310/RCN 8510 | Navodila za namestitev | 4/2017 | sl...
-
Seite 67: Montážní Návod
Informaci o produktu ID 689429 (včetně připojovacích rozměrů na straně zákazníka). Doporučení: pro kontrolu montáže použijte zkušební nástroj PWW. Příslušenství objednejte samostatně, viz produktové informace ID 1079323. Rozměry v mm HEIDENHAIN | RCN 8310/RCN 8510 | Montážní návod | 4/2017 | cs... - Seite 68 = 50 Nm ± 5 Nm ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Kontrola: přesah kruhové matice ke hřídeli snímače HEIDENHAIN | RCN 8310/RCN 8510 | Montážní návod | 4/2017 | cs...
- Seite 69 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Namontujte upínací kolíky bez otřepů, s tangenciálně směřující drážkou, zjistěte rozměr L. = Detail viz = tangenciální drážka HEIDENHAIN | RCN 8310/RCN 8510 | Montážní návod | 4/2017 | cs...
- Seite 70 Dbejte na to, aby se rotor nevzpříčil. Nosná délka závitu 5.5±0,5 mm = 2.9 Nm ± 0.15 Nm Kontrola: změřte kontrolní rozměr pomocí odtlačovacího závitu M4. Demontáž je nutno provést oběma odtlačovacími šrouby. HEIDENHAIN | RCN 8310/RCN 8510 | Montážní návod | 4/2017 | cs...
-
Seite 71: Általános Megjegyzések
1079323 termékinfóban foglaltakat kell betartani (ügyeljen az illeszkedő méretekre). Jó tanács: az illeszkedő méretek ellenőrzéséhez használja a PWW ellenőrző készüléket. Tartozék, külön kell rendelni, lásd az ID 1079323 számú termékinfót. Méretek mm-ben HEIDENHAIN | RCN 8310/RCN 8510 | Szerelési útmutató | 4/2017 | hu... - Seite 72 ISO 4762 – M5 – 8.8 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm Ellenőrzés: az gyűrűs anya kiemelkedése a mérőeszköz tengelyéhez képest HEIDENHAIN | RCN 8310/RCN 8510 | Szerelési útmutató | 4/2017 | hu...
- Seite 73 ISO 7092 – 5 – 200HV M d = 6 Nm ± 0.2 Nm feszítőcsapokat sorjamentesen, tangenciálisan néző hasítékkal kell betenni, és az méretet meghatározni. = lásd a részletet = tangenciális hasíték HEIDENHAIN | RCN 8310/RCN 8510 | Szerelési útmutató | 4/2017 | hu...
- Seite 74 állhat ferdén. Hasznos menethossz 5,5±0,5 mm = 2.9 Nm ± 0.15 Nm Ellenőrzés: a ellenőrző méretet az leszorító menettel kell megmérni. A kiszereléshez mindkét leszorító menetet használni kell. HEIDENHAIN | RCN 8310/RCN 8510 | Szerelési útmutató | 4/2017 | hu...
- Seite 75 *I_765744* Originaldokumentation 765744 · 00 · A · 03 · 4/2017 · PDF...
