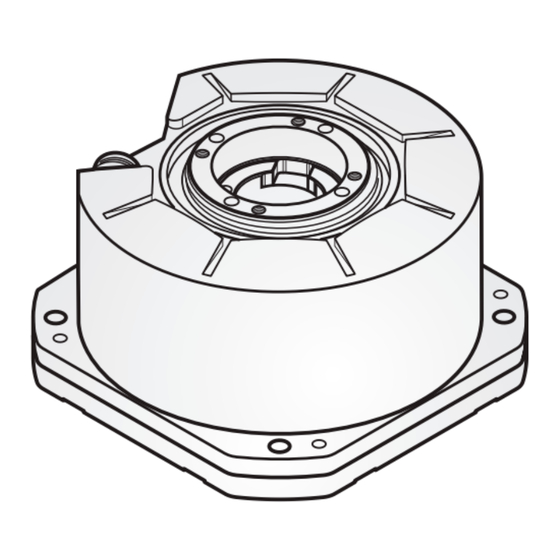

HEIDENHAIN RCN 2 11 Serie Montageanleitung

DR. JOHANNES HEIDENHAIN GmbH · Technical support, measuring systems  +49 8669 31-3104 · E-mail: service.ms-support@heidenhain.de
RCN 2311
RCN 2511
RCN 2x10
S/N xxxxxxxx
IIIIIIIIOIIIIIIOIIIIIIIIII ID xxxxxx-xx
Zubehör separat bestellen:
Accessories are to be ordered separately:
RCN 2310 Commander les accessoires séparément:
Accessorio da ordinare separatamente:
RCN 2510
Pedir accesorios por separado: Montageanleitung
Mounting Instructions
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
RCN 2x10
Demontagetool (für Adapterkabel) Absolutes Winkelmessgerät
Absolute angle encoder
Disassembly tool (for adapter cable) Système de mesure angulaire absolu
Outil de démontage (pour câble adaptateur)
Utensile per lo smontaggio (cavo adattatore) Encoder angolare assoluto
Herramienta para el desmontaje (para el cable adaptador) Sistema de medida angular absouto
765742– 01 – A – 01 · Printed in Germany 9/2013
1307425– 00 – A – 01 · Printed in Germany
Warnhinweise · Warnings · Avertissements · Avvertenze · Advertencias
Achtung: Die Montage und Inbetriebnahme ist von einer qualifizierten Fachkraft unter Beachtung der örtlichen Sicherheitsvorschriften vorzunehmen.
Die Steckverbindung darf nur spannungsfrei verbunden oder gelöst werden.
Messgeräte, die in der Applikation zum Ausfall einer Sicherheitsfunktion beigetragen haben, sind an HEIDENHAIN, Traunreut, zurückzusenden.
Die Reparatur von Messgeräten darf nur durch HEIDENHAIN Fachpersonal erfolgen.
Der direkte Kontakt von aggressiven Medien mit Messgerät und Steckverbinder ist zu vermeiden, wie z. B. organische Lösungsmittel beim Reinigen.
Reinigen Sie das Gerät nicht mit organischen Lösungsmitteln wie Verdünner, Alkohol oder Benzin.
Montageflächen müssen sauber und gratfrei sein. Gewindeflächen müssen mit stoffschlüssiger Schraubenlosdrehsicherung gesichert werden.
Im Ersatzfall Gewinde nachschneiden, neue Spannstifte (bei stirnseitiger Wellenankopplung) und neue Schrauben mit stoffschlüssiger Losdrehsicherung verwenden!
Note: Mounting and commissioning is to be conducted by a qualified specialist under compliance with local safety regulations.
Do not engage or disengage any connections while under power.
Encoders that have contributed to the failure of a safety function in the application are to be returned to HEIDENHAIN Traunreut.
Encoders are to be repaired exclusively by trained HEIDENHAIN technicians.
Avoid direct contact of aggressive media (such as organic solvents for cleaning) with the encoder and connector.
Do not clean the encoder with organic solvents like thinners, alcohol, or benzene.
Mounting surfaces must be clean and free of burrs. Thread surfaces must be secured with materially bonding thread-locking fluid.
In case of replacement, recut the threads and use new spring pins (when shaft connection is on the face side) and new screws with materially bonding anti-rotation lock!
Attention : Le montage et la mise en service doivent être effectués par un personnel qualifié dans le respect des consignes de sécurité locales.
Ne brancher/débrancher le connecteur que s'il se trouve hors tension.
Les systèmes de mesure impliqués dans la panne de la fonction de sécurité de l'application doivent être renvoyés à l'usine HEIDENHAIN de Traunreut (Allemagne).
Seul un personnel HEIDENHAIN qualifié est autorisé à réparer les systèmes de mesure.
Eviter tout contact direct du système de mesure et des connecteurs avec des milieux corrosifs, par exemple avec des solvants de nettoyage organiques.
Ne pas utiliser de solvants organiques de type diluant, alcool ou essence pour nettoyer l'appareil.
Les surfaces de montage doivent être propres et sans bavures. Les surfaces de filetage doivent être recouvertes de frein de filet.
En cas de remplacement de pièces, réusiner le filetage et utiliser de nouvelles goupilles (pour l'accouplement sur l'arbre en face frontale) et de nouvelles vis avec du frein de file.
Attenzione: Prevedere montaggio e messa in funzione da parte di personale qualificato nel rispetto delle norme di sicurezza locali.
Collegare o staccare i collegamenti soltanto in assenza di tensione.
Sistemi di misura, che nell'applicazione hanno contribuito allo spegnimento di una funzione di sicurezza, devono essere rispediti a HEIDENHAIN, a Traunreut.
Le riparazioni di sistemi di misura possono essere eseguite solo da specialisti HEIDENHAIN.
Evitare il contatto di sistemi di misura e connettori con mezzi aggressivi, come ad esempio solventi organici per la pulizia
Non pulire l'apparecchio con solventi organici come diluenti, alcool o benzina.
Le superfici di montaggio devono essere pulite e senza bava. Le superfici delle viti senza fine devono essere assicurate con un frenafiletti.
In caso di sostituzione tagliare la vite, utilizzare nuove spine elastiche (lato giunto statore) e nuove viti con frenafiletti.
Atención: El montaje y la puesta en marcha deben ser realizados por un especialista cualificado, observando las prescripciones locales de seguridad.
Conectar o desconectar el conector sólo en ausencia de tensión.
Los sistemas de medida que durante su aplicación hayan contribuido al fallo de una función de seguridad deben ser devueltos a HEIDENHAIN-Traunreut.
La reparación de los sistemas de medida debe ser realizada siempre por personal cualificado de HEIDENHAIN.
Debe evitarse el contacto directo del sistema de medida y del conector con medios agresivos, como, por ejemplo, disolventes orgánicos durante la limpieza.
No limpiar nunca el sistema de medida con disolventes orgánicos como diluyentes, alcohol o gasolina.
Las superficies de montaje deben estar limpias y sin rebaba. Las superficies de roscado deben estar aseguradas con seguro anti-giro por adhesión del tornillo.
¡En caso de repuesto, repasar la rosca y utilizar pasadores de sujeción nuevos (con acoplamiento frontal al eje) y tornillos nuevos con adhesivo anti-giro!
Allgemeine Hinweise · General Information · Informations générales · Informazioni generali · Información general
Für die bestimmungsgemäße Verwendung des Messgeräts sind die Angaben in der Produktinformation ID 1294716 einzuhalten, (inklusive kundenseitige Anschlussmaße).
Empfehlung: Zur Prüfung des Anbaus Prüfwerkzeug PWW verwenden.
To ensure the correct and intended operation of the encoder, adhere to the requirements of the Product Information sheet ID 1294716 (including required mating dimensions).
Recommendation: Use the PWW testing tool to inspect for proper mounting.
Pour une utilisation du système de mesure conforme aux prescriptions, respecter les indications contenues dans l'information produit ID 1294716 (y compris les cotes d'encombrement client).
Recommandation : vérifier le montage avec l'outil de contrôle PWW.
Per un utilizzo a norma dello strumento di misura attenersi alle indicazioni contenute nelle Informazioni Prodotto ID 1294716 (incluse dimensioni di collegamento lato cliente).
Consiglio: per la verifica del montaggio utilizzare lo strumento PWW.
Para un uso adecuado del sistema de medida deben seguirse las indicaciones que figuran en la Información de Producto ID 1294716, (incluyendo las dimensiones para la conexión del lado del cliente).
Recomendación: utilizar la herramienta de verificación PWW para comprobar el montaje.
Das Messgerät erfüllt die grundlegenden Anforderungen der Normen.
The encoder complies with the fundamental requirements of the standards.
Le système de mesure remplit les exigences fondamentales des normes.
Il sistema di misura è conforme alle prescrizioni delle norme.
El sistema de medida cumple con los requisitos básicos de las normas.
Maße in mm
Dimensions in mm
Cotes en mm
Dimensioni in mm
Dimensiones en mm
Demontagetool (für Adapterkabel)
Disassembly tool (for adapter cable)
Outil de démontage (pour câble adaptateur)
Utensile per lo smontaggio (cavo adattatore)
Herramienta para el desmontaje (para el cable adaptador)
Zubehör separat bestellen:
Accessories are to be ordered separately:
Commander les accessoires séparément:
Accessorio da ordinare separatamente:
Pedir accesorios por separado:



3±0.3
EN ISO 13849-1: 2015 
EN 61508-2
EN 61800-5-2

>4
Montageanleitung
Mounting Instructions
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
RCN 2x11
Absolutes Winkelmessgerät
Absolute angle encoder
Système de mesure angulaire absolu
Encoder angolare assoluto
Sistema de medida angular absouto
03/2020
 92±0.5
 Z-Z
Z
46±1.5
34±3


3±0.1
Z
11±0.4
>4
Rz 16
Rz 10
œ  0.2 A œ  0.2 A

– 0.02 A
44±1


 
– 0.04 A
– 0.2 A
Rz 16
Rz 10

5

œ  0.0
43±0.3 10±0.2
– 0.02 A
– 0.2 A 1
– 0.04 A

V
V
3:1
Rz 16
>10
Rz 10
Rz 16
Rz 10
