Montare

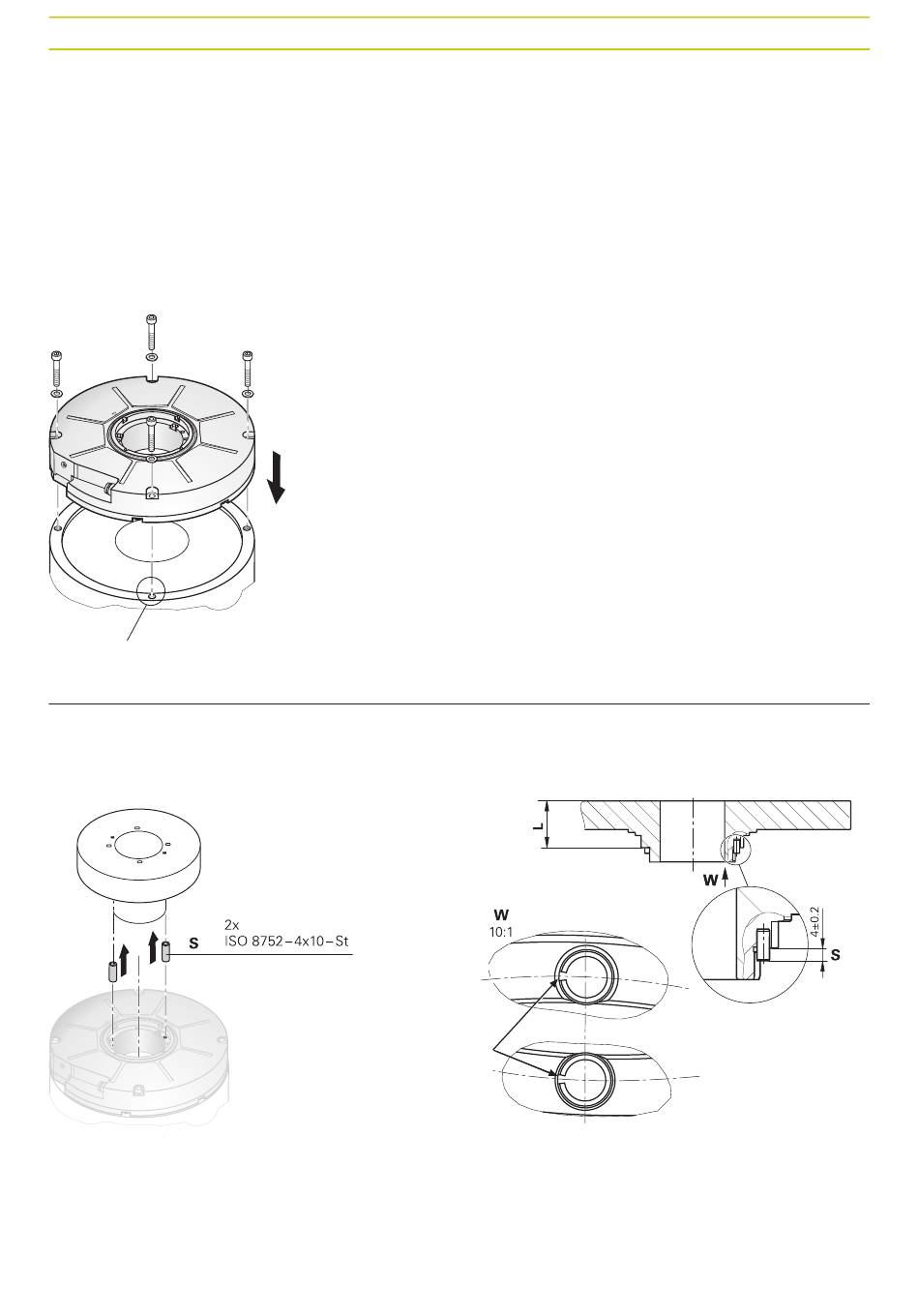

Cuplarea arborelui de la capătul frontal cu şuruburi şi şplinturi elastice
1.
*) Lungime filet portant 11 ± 0,5 mm
4x
ISO 4762 – M5 – 8.8
ISO 7092 – 5 – 200HV
M d = 6 Nm ± 0.2 Nm
*)
2.
Montaţi şplinturile elastice S
*) = Pentru detalii, consultaţi
**) = Fantă tangenţială
HEIDENHAIN | RCN 8310/RCN 8510 | Instrucţiuni de montare | 4/2017 | ro
fără bavuri astfel încât fanta să fie orientată tangenţial, măsurând dimensiunea L.
