HEIDENHAIN RCN 8310 Montageanleitung Seite 20

Asennus

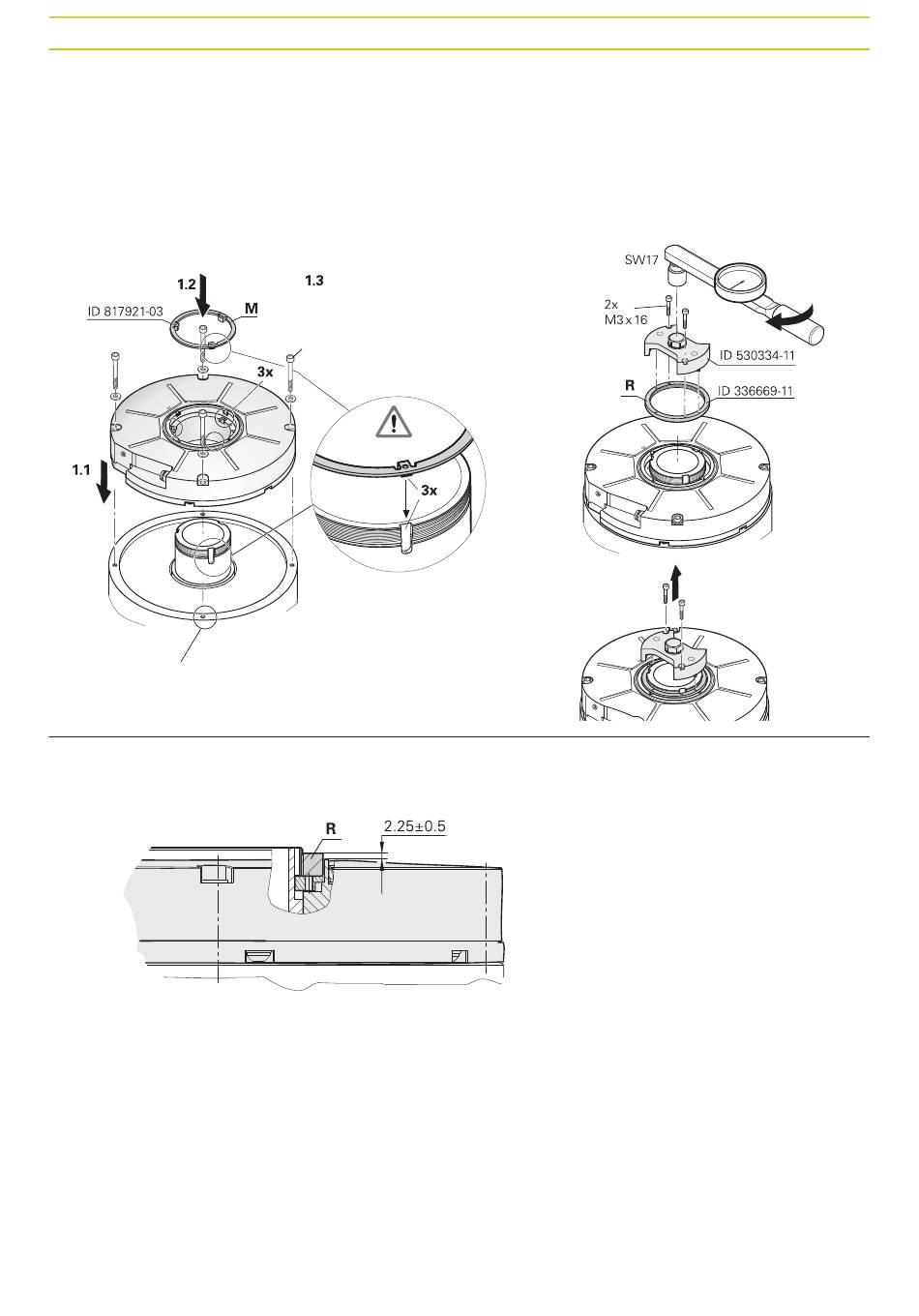

Akseliliitäntä rengasmutterilla R ja vääntiöllä M
Huomioi vääntiön, mittalaitteen ja roottorin liittyminen toisiinsa.
*) Kantava kierteen pituus 11 ± 0,5 mm
1.
*)
4.
Tarkastus: rengasmutterin R
20
4x
ISO 4762 – M5 – 8.8
ISO 7092 – 5 – 200HV
M d = 6 Nm ± 0.2 Nm
ulottuma mittalaitteen akselin yli
2.
3.
HEIDENHAIN | RCN 8310/RCN 8510 | Asennusohjeet | 4/2017 | fi
M = 50 Nm ± 5 Nm
d
