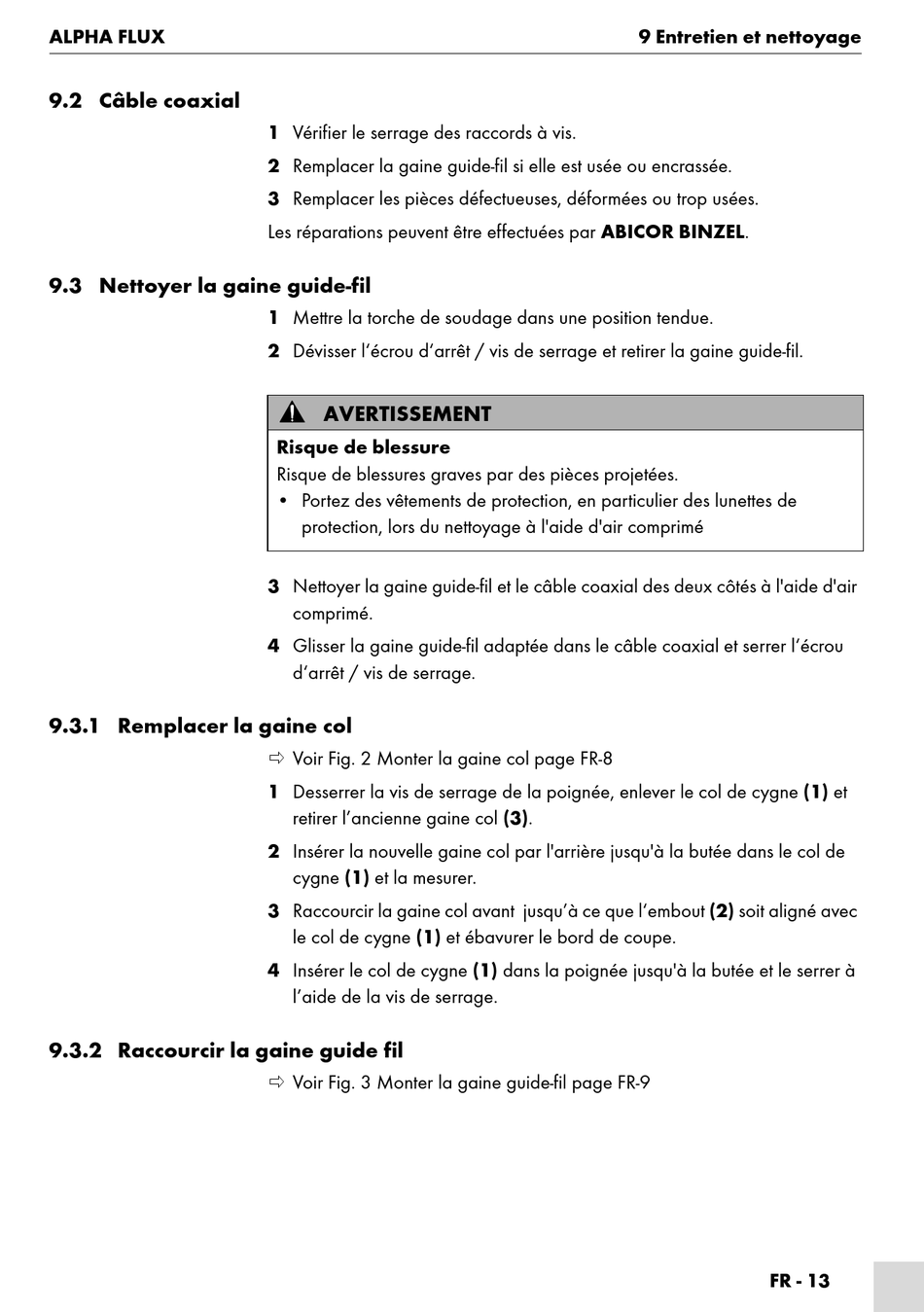

ALPHA FLUX
9.2 Câble coaxial
9.3 Nettoyer la gaine guide-fil
9.3.1 Remplacer la gaine col
9.3.2 Raccourcir la gaine guide fil
1 Vérifier le serrage des raccords à vis.
2 Remplacer la gaine guide-fil si elle est usée ou encrassée.
3 Remplacer les pièces défectueuses, déformées ou trop usées.
Les réparations peuvent être effectuées par ABICOR BINZEL.
1 Mettre la torche de soudage dans une position tendue.
2 Dévisser l'écrou d'arrêt / vis de serrage et retirer la gaine guide-fil.
AVERTISSEMENT
Risque de blessure
Risque de blessures graves par des pièces projetées.
• Portez des vêtements de protection, en particulier des lunettes de
protection, lors du nettoyage à l'aide d'air comprimé
3 Nettoyer la gaine guide-fil et le câble coaxial des deux côtés à l'aide d'air
comprimé.
4 Glisser la gaine guide-fil adaptée dans le câble coaxial et serrer l'écrou
d'arrêt / vis de serrage.
 Voir Fig. 2 Monter la gaine col page FR-8
1 Desserrer la vis de serrage de la poignée, enlever le col de cygne (1) et
retirer l'ancienne gaine col (3).
2 Insérer la nouvelle gaine col par l'arrière jusqu'à la butée dans le col de
cygne (1) et la mesurer.
3 Raccourcir la gaine col avant jusqu'à ce que l'embout (2) soit aligné avec
le col de cygne (1) et ébavurer le bord de coupe.
4 Insérer le col de cygne (1) dans la poignée jusqu'à la butée et le serrer à
l'aide de la vis de serrage.
 Voir Fig. 3 Monter la gaine guide-fil page FR-9
9 Entretien et nettoyage
FR - 13
