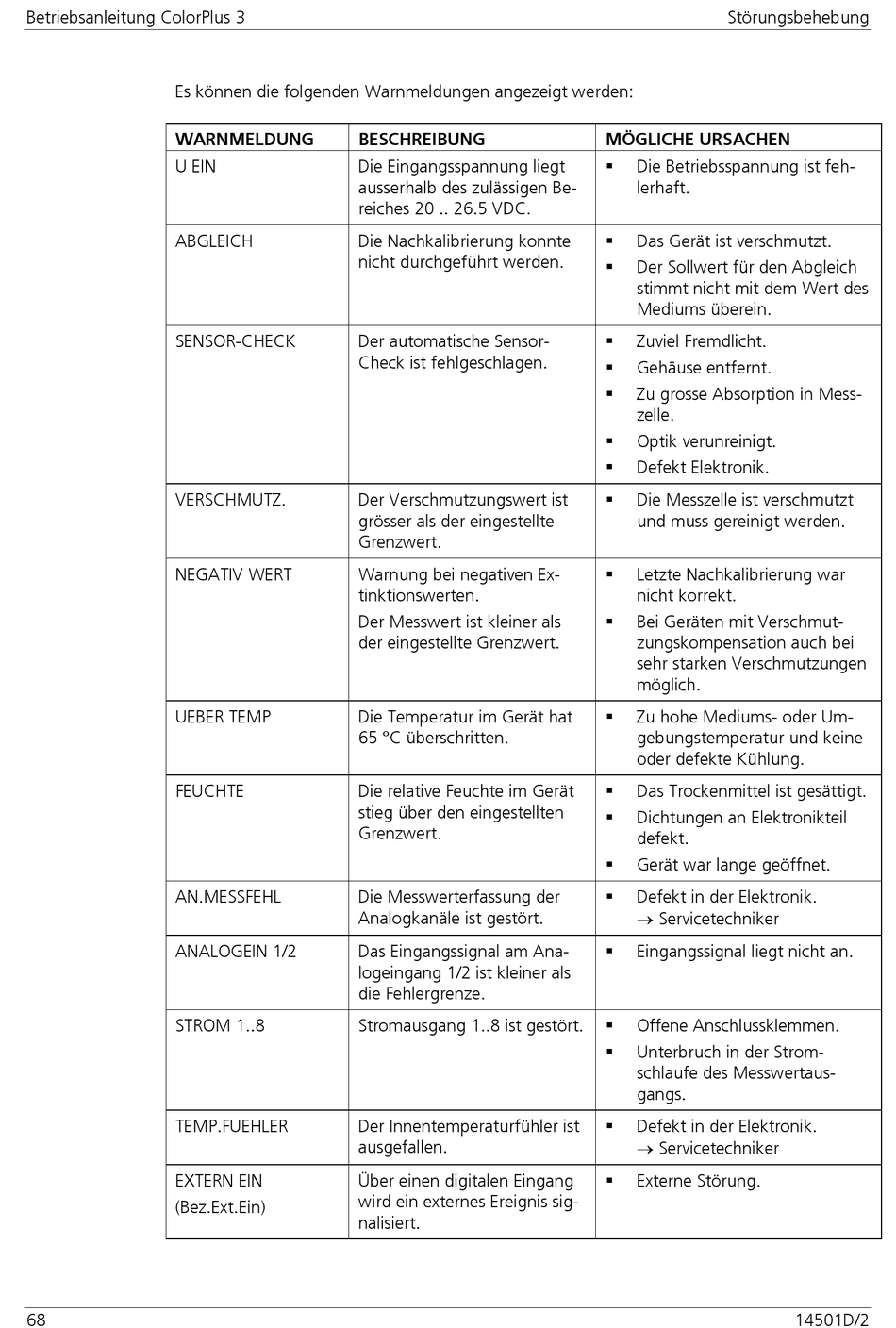

Sigrist ColorPlus 3 Betriebsanleitung Seite 68

Betriebsanleitung ColorPlus 3
Es können die folgenden Warnmeldungen angezeigt werden:
WARNMELDUNG
U EIN
ABGLEICH
SENSOR-CHECK
VERSCHMUTZ.
NEGATIV WERT
UEBER TEMP
FEUCHTE
AN.MESSFEHL
ANALOGEIN 1/2
STROM 1..8
TEMP.FUEHLER
EXTERN EIN
(Bez.Ext.Ein)
68
BESCHREIBUNG
Die Eingangsspannung liegt
ausserhalb des zulässigen Be-
reiches 20 .. 26.5 VDC.
Die Nachkalibrierung konnte
nicht durchgeführt werden.
Der automatische Sensor-
Check ist fehlgeschlagen.
Der Verschmutzungswert ist
grösser als der eingestellte
Grenzwert.
Warnung bei negativen Ex-
tinktionswerten.
Der Messwert ist kleiner als
der eingestellte Grenzwert.
Die Temperatur im Gerät hat
65 °C überschritten.
Die relative Feuchte im Gerät
stieg über den eingestellten
Grenzwert.
Die Messwerterfassung der
Analogkanäle ist gestört.
Das Eingangssignal am Ana-
logeingang 1/2 ist kleiner als
die Fehlergrenze.
Stromausgang 1..8 ist gestört.
Der Innentemperaturfühler ist
ausgefallen.
Über einen digitalen Eingang
wird ein externes Ereignis sig-
nalisiert.
Störungsbehebung
MÖGLICHE URSACHEN

Die Betriebsspannung ist feh-
lerhaft.

Das Gerät ist verschmutzt.

Der Sollwert für den Abgleich
stimmt nicht mit dem Wert des
Mediums überein.

Zuviel Fremdlicht.

Gehäuse entfernt.

Zu grosse Absorption in Mess-
zelle.

Optik verunreinigt.

Defekt Elektronik.

Die Messzelle ist verschmutzt
und muss gereinigt werden.

Letzte Nachkalibrierung war
nicht korrekt.

Bei Geräten mit Verschmut-
zungskompensation auch bei
sehr starken Verschmutzungen
möglich.

Zu hohe Mediums- oder Um-
gebungstemperatur und keine
oder defekte Kühlung.

Das Trockenmittel ist gesättigt.

Dichtungen an Elektronikteil
defekt.

Gerät war lange geöffnet.

Defekt in der Elektronik.
 Servicetechniker

Eingangssignal liegt nicht an.

Offene Anschlussklemmen.

Unterbruch in der Strom-
schlaufe des Messwertaus-
gangs.

Defekt in der Elektronik.
 Servicetechniker

Externe Störung.
14501D/2
