- Seite 1 Dokumentnummer: 14501D Version: 2 Gültig ab: S/N 432010 / SW V129 BETRIEBSANLEITUNG ColorPlus 3 Absorptionsmessgerät...
- Seite 2 Copyright© ist bei SIGRIST-PHOTOMETER AG, Technische Änderungen vorbehalten 2/2020 SIGRIST-PHOTOMETER AG Tel. +41 41 624 54 54 Hofurlistrasse 1 +41 41 624 54 55 CH-6373 Ennetbürgen info@photometer.com Schweiz www.photometer.com...
-
Seite 3: Inhaltsverzeichnis
Deckel vom SICON (M) öffnen ................ 23 Übersicht des geöffneten Bediengeräts SICON (M).......... 24 SICON (M) anschliessen .................. 25 Anschliessen des Gerätekabels an das ColorPlus 3 .......... 26 5.5.1 Kabelquerschnitt bei grösseren Distanzen ..........27 Anschliessen der Anschlussbox ............... 28 Anschluss des optionalen Durchflussmessers ........... - Seite 4 Betriebsanleitung ColorPlus 3 Inhaltsverzeichnis Inbetriebnahme ......................36 Bedienung ........................37 Grundsätzliches zur Bedienung ............... 37 Bedienelemente im Messbetrieb ..............38 Taste Menu..................... 38 Taste Wert ...................... 38 Taste Info ......................39 7.5.1 Seite 1 Taste Info ..................39 7.5.2 Seite 2, Taste Info ..................40 Taste Graf .......................
- Seite 5 Inhaltsverzeichnis Betriebsanleitung ColorPlus 3 11 Kundendienstinformationen ..................72 12 Ausserbetriebsetzung/Lagerung ................... 73 12.1 Ausserbetriebsetzung des Photometers ............73 12.2 Lagerung des Photometers ................73 13 Verpackung/Transport/Rücksendung................74 14 Entsorgung ........................75 15 Ersatzteilliste ........................ 76 16 Index ........................... 77 Makro...
- Seite 6 Betriebsanleitung ColorPlus 3 Inhaltsverzeichnis This pa ge is inte ntionally bla nk Makro 14501D/2...
-
Seite 7: Allgemeine Benutzerinformationen
Zweck der Betriebsanleitung Die vorliegende Betriebsanleitung stellt dem Benutzer über den gesamten Lebenszyklus des ColorPlus 3 und den dazugehörenden Peripheriegeräten unterstützende Informationen be- reit. Machen Sie sich vor der Inbetriebnahme des Geräts vollständig mit der Betriebsanleitung vertraut. Zielgruppe der Dokumentation Die Betriebsanleitung richtet sich an alle Personen, die für Bedienung und Unterhalt des Ge-... -
Seite 8: Nachbestellung Des Dokuments
Es kann auch bei der zuständigen Landesvertretung nachbestellt werden ( Betriebsanlei- tung "Kundendienstinformationen"). Bestimmungsgemässe Verwendung Das ColorPlus 3 und dessen Peripherie ist für die Messung der Absorption in Wasser ausge- legt. Benutzeranforderungen Das Gerät darf nur durch ausgebildetes Fachpersonal bedient werden, die mit dem Inhalt der Betriebsanleitung vertraut sind. -
Seite 9: Gefährdungen Bei Nicht Bestimmungsgemässer Verwendung
Das Gerät wird nicht fachgerecht montiert, aufgestellt oder transportiert. Das Gerät wird nicht gemäss Betriebsanleitung installiert und betrieben. Das Gerät wird mit Zubehör betrieben, welches von SIGRIST-PHOTOMETER AG nicht ausdrücklich empfohlen wurde. Am Gerät werden nicht fachgerechte Änderungen vorgenommen. -
Seite 10: Bedeutung Der Piktogramme
1.14 Bedeutung der Piktogramme Hier werden alle Piktogramme erklärt, die innerhalb dieses Dokuments vorkommen: Zusätzliche Informationen zur aktuellen Thematik. Praktische Arbeitsvorgänge am ColorPlus 3. Manipulationen auf der Anzeige (Touchscreen). Das eingefügte Bild dient als Beispiel und kann vom aktuellen Gerät abweichen. -
Seite 11: Geräteübersicht

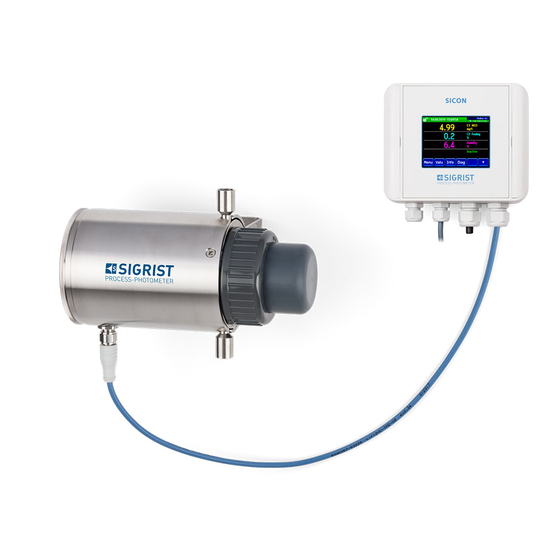

Geräteübersicht Betriebsanleitung ColorPlus 3 Geräteübersicht Gesamtansicht einer Messstelle Abbildung 1: Gesamtansicht einer Messstelle Bediengerät SICON ColorPlus 3 Proben-Auslauf Messzelle (Beispiel: Schicht 100 mm) Proben-Einlauf Stecker-Anschluss Anschlusstecker 4-polig 14501D/2... -
Seite 12: Kennzeichnung Des Colorplus 3
Betriebsanleitung ColorPlus 3 Geräteübersicht Kennzeichnung des ColorPlus 3 Das Bediengerät SICON und das ColorPlus 3 sind mit je einem Typenschild versehen: Abbildung 2: Typenschilder der Geräte Hersteller Ursprungsland Produktname Seriennummer Herstellungsdatum Betriebsspannung ... -
Seite 13: Lieferumfang Und Zubehör
Geräteübersicht Betriebsanleitung ColorPlus 3 Lieferumfang und Zubehör 2.3.1 Standardlieferumfang für das ColorPlus 3 STK. ART.-NR. BEZEICHNUNG ANSICHT VARIANTE Siehe Web ColorPlus 3 Schicht 100/ 10 mm Schicht 50/ 10 mm Nitrat: Schicht 5/ 1.5 mm 118342 Bediengerät... -
Seite 14: Optionales Zubehör Colorplus 3
Betriebsanleitung ColorPlus 3 Geräteübersicht 2.3.2 Optionales Zubehör ColorPlus 3 STK. ART.-NR. BEZEICHNUNG ANSICHT VARIANTE 118442 Profibus DP Nur für SICON (M) Schnittstellen-Print 118445 Modbus RTU Nur für SICON (M) Schnittstellen-Print 119796 HART-Modul Nur für SICON (M) 119130 Stromausgang Nur für SICON (M) -
Seite 15: Technische Daten Colorplus 3
Geräteübersicht Betriebsanleitung ColorPlus 3 Technische Daten ColorPlus 3 Absorptionsmessung Werte Messprinzip Absorption Messumfang UV 100 mm 0 .. 1 bis 0 .. 30 E/m UV 50 mm 0 .. 2 bis 0 .. 60 E/m Nitrat 5/1.5mm 0 .. 100 mg/l NO Hazen Je nach Wellenlänge... - Seite 16 Betriebsanleitung ColorPlus 3 Geräteübersicht Messzellendaten Werte Material PVC-Gehäuse, rostfreier Stahl 1.4435 Fenster Quarzglas Kunststoff Push-In An- D = 8 mm / G ¼“ Gewinde schlüsse max. Mediums- 0 .. 50 °C temperatur max. Mediumsdruck 600 kPa (6 bar) Durchflussmenge 0.5 .. 1 l/min Bediengerät SICON...
-
Seite 17: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Betriebsanleitung ColorPlus 3 Allgemeine Sicherheitshinweise Gefährdungen bei bestimmungsgemässer Verwendung Schäden am Gerät oder an der Verkabelung. Das Berühren beschädigter Kabel kann zu Stromschlägen mit tödlichem Ausgang führen. Das Gerät darf nur betrieben werden, wenn die Kabel unbeschädigt sind. -
Seite 18: Restrisiko
Keine reflektierenden Gegenstände während der Reinigung der Messzelle verwenden. Eintreten von Feuchtigkeit sowie Kondensation an elektronischen Bauteilen wäh- rend Wartungsarbeiten. Wenn Feuchtigkeit ins Innere des ColorPlus 3 gelangt, kann dies zu dessen Beschädigung führen. VORSICHT! Arbeiten im Innern des Geräts dürfen nur in trockenen Räumen und bei Raum- temperatur ausgeführt werden. -
Seite 19: Warn- Und Gefahrensymbole Am Gerät
Örtliche Sicherheitshinweise beachten. Verhindern von unbefugten Internetzugriffen SIGRIST-Geräte verfügen mit der integrierten Web-Benutzeroberfläche sowie durch die Modbus TCP Schnittstelle über moderne Verwaltungs- und Steuerungsmöglich- keiten. Werden diese jedoch direkt mit dem Internet verbunden, könnte im Prinzip jeder Internetbenutzer auf Ihr Gerät zugreifen und die Konfiguration verändern. -
Seite 20: Montage
Montage des ColorPlus 3 Für die Montage sind folgende Punkte zu beachten: Das ColorPlus 3 muss in horizontaler Position eingebaut werden. Damit die Messzelle gut entlüftet werden kann, muss der Probenauslauf (Y) oben liegen. Am Probenauslauf (Y) muss ein Regulierhahn installiert sein, damit Gegendruck erzeugt werden kann (Betrieb der Messzelle unter Druck, damit störende Luftblasen eliminiert... -
Seite 21: Montage Sicon (M)
Montage Betriebsanleitung ColorPlus 3 Montage SICON (M) ARBEITSSCHRITT ZUSATZINFO / BILDER Die Blenden aufklappen. Das Bediengerät mit vier Schrauben an Wand befestigen (Kreise). 14501D/2... -
Seite 22: Elektrische Installation
Betriebsanleitung ColorPlus 3 Elektrische Installation Elektrische Installation Sicherheitshinweise zum elektrischen Anschluss Anschliessen der Betriebsspannung. Das unsachgemässe Anschliessen der elektrischen Betriebsspannung kann lebensgefährlich sein. Dabei kann auch die Anlage beschädigt werden. Für den elektrischen Anschluss sind in jedem Fall die örtlichen Vorschriften zu beachten. -
Seite 23: Deckel Vom Sicon (M) Öffnen
Elektrische Installation Betriebsanleitung ColorPlus 3 Deckel vom SICON (M) öffnen ARBEITSSCHRITT ZUSATZINFO / BILDER Die Blenden aufklappen. Die Befestigungsschrauben des Deckels lösen. Den Deckel aufklappen. Den Deckel mit Deckelklammer fixieren. Dazu die Deckelklammer von der Parkposition (X) entnehmen und den Deckel wie in Position (Y) fixieren. -
Seite 24: Übersicht Des Geöffneten Bediengeräts Sicon (M)
Betriebsanleitung ColorPlus 3 Elektrische Installation Übersicht des geöffneten Bediengeräts SICON (M) Abbildung 3: Gesamtansicht SICON (M) Parkposition für Deckelklammer microSD-Karte (Karte für Log-Daten) USB-Anschluss Ethernetanschluss SD-Kartenadapter mit Halter Deckelklammer in Halteposition Batterie Externe Anschlüsse... -
Seite 25: Sicon (M) Anschliessen
Elektrische Installation Betriebsanleitung ColorPlus 3 SICON (M) anschliessen Lebensgefährliche Spannung im Innern des Geräts: Das Anschliessen oder Deinstallieren von elektrischen Leitungen kann lebensgefährlich sein. Dabei können auch Teile des Geräts beschädigt werden. Für die elektrischen Installationen sind in jedem Fall die örtlichen Vorschriften zu beachten. -
Seite 26: Anschliessen Des Gerätekabels An Das Colorplus 3
Betriebsanleitung ColorPlus 3 Elektrische Installation Anschliessen des Gerätekabels an das ColorPlus 3 Es wird ein 4 poliger Anschlussstecker vom Typ M12 x 1 mit A-Codierung verwendet. Die Stecker-Belegung sieht wie folgt aus: Beschreibung Stecker Pin Adernfarbe bei Geräte- Hinweise (male) -
Seite 27: Kabelquerschnitt Bei Grösseren Distanzen
Elektrische Installation Betriebsanleitung ColorPlus 3 5.5.1 Kabelquerschnitt bei grösseren Distanzen Für längere Verbindungen als die Standard-Kabellänge muss eine optionale Anschluss- box zwischen Photometer und Bediengerät geschaltet werden. Die maximale Entfernung zwischen Bediengerät und Photometer ist vom verwendeten Kabelquerschnitt sowie von der vorhandenen Versorgungsspannung abhängig (siehe Tabelle unten). -
Seite 28: Anschliessen Der Anschlussbox
Betriebsanleitung ColorPlus 3 Elektrische Installation Anschliessen der Anschlussbox Die Klemmen in der Anschlussbox sind wie folgt zu belegen: ANSCHLUSS FÜR PHOTOMETER ANSCHLUSS FÜR BEDIENGERÄT Klemme Kabel Klemme Funktion Blau Weiss Blau Orange Braun Orange 24 V Dunkelgrau Blau Dunkelgrau Hellgrau... -
Seite 29: Anschluss Des Optionalen Durchflussmessers
Elektrische Installation Betriebsanleitung ColorPlus 3 Anschluss des optionalen Durchflussmessers Der folgende Vorgang beschreibt die Installation des Durchflussmessers am ColorPlus 3: ARBEITSSCHRITT ZUSATZINFO / BILDER Die Betriebsspannung zum Photometer unter- brechen. Den Deckel vom ColorPlus 3 abschrauben. Das Trockenmittel entfernen. Die Kabelverbindungen gemäss der nachfol- genden Tabelle vornehmen. -
Seite 30: Anschluss Des Optionalen 24 Vdc Netzgeräts
Betriebsanleitung ColorPlus 3 Elektrische Installation Anschluss des optionalen 24 VDC Netzgeräts Lebensgefährliche Spannung durch zufälliges Lösen spannungsführender Adern: Die Adern des Netzanschlusses müssen mit Hilfe eines Kabelbinders so gesichert wer- den, dass bei zufälligem Lösen einer Ader keine anderen Teile unter Spannung gesetzt werden können. -
Seite 31: Anschliessen Der Feldbusschnittstellen (Optional)
Elektrische Installation Betriebsanleitung ColorPlus 3 Anschliessen der Feldbusschnittstellen (optional) Die Informationen zur Inbetriebnahme der Feldbusschnittstellen befinden sich im Referenz- handbuch. 5.9.1 Übersicht Profibus DP und Modbus RTU Abbildung 7: Übersicht Profibus DP- und Modbus RTU-Modul Feldbusschnittstelle (Anschluss- Feldbusschnittstelle (Anschlussprint) für print) für Profibus DP. -
Seite 32: Übersicht Profinet Io
Betriebsanleitung ColorPlus 3 Elektrische Installation 5.9.3 Übersicht Profinet IO Für den Anschluss an den Profinet IO muss das Profinet IO-Modul im SICON (M) inte- griert sein. Das Modul verfügt über einen internen Switch und stellt zwei Ethernet-Ports zur Verfü- gung. -
Seite 33: Übersicht Hart
Elektrische Installation Betriebsanleitung ColorPlus 3 5.9.4 Übersicht HART Die Konfiguration der Feldbusschnittstelle HART wird im Referenzhandbuch beschrieben. Abbildung 9: Übersicht des HART-Moduls Feldbusschnittstelle (Anschluss- Anschlussklemmen HART print) für HART. Dient als Schnitt- stelle zu HART. 5.9.5 Anschluss HART... -
Seite 34: Anschluss Der Analogmodule
Betriebsanleitung ColorPlus 3 Elektrische Installation 5.10 Anschluss der Analogmodule (optional 5.10.1 Übersicht Stromausgang 4-fach Die Konfiguration der Stromausgänge ist im Kapitel 8.2 beschrieben. ) Abbildung 10: Übersicht des Stromausgang 4-fach Moduls Stromausgang 4-fach Anschlussklemmen 5.10.2 Anschluss Stromausgang 4-fach... -
Seite 35: Übersicht Stromeingang 4-Fach
Elektrische Installation Betriebsanleitung ColorPlus 3 5.10.3 Übersicht Stromeingang 4-fach Die Konfiguration der Stromeingänge wird im Referenzhandbuch beschrieben. Abbildung 11: Übersicht des Stromeingang 4-fach Moduls Stromeingang 4-fach Anschlussklemmen 5.10.4 Anschluss Stromeingang 4-fach Die Klemmen vom Stromeingang 4-fach sind wie folgt belegt:... -
Seite 36: Inbetriebnahme
Betriebsanleitung ColorPlus 3 Inbetriebnahme Inbetriebnahme Die Erstinbetriebsetzung der Web-Benutzeroberfläche über die Ethernet-Schnittstelle wird im Referenzhandbuch beschrieben. Bei Störungen das Kapitel 10 konsultieren. Zur Erstinbetriebsetzung gemäss folgender Tabelle vorgehen: ARBEITSSCHRITT ZUSATZINFO / BILDER Sicherstellen, dass Photometer und Bedienge- Kapitel 4 und Kapitel 5 rät richtig montiert und angeschlossen sind. -
Seite 37: Bedienung
Bedienung Betriebsanleitung ColorPlus 3 Bedienung Grundsätzliches zur Bedienung In diesem Dokument werden nur die für die ersten Schritte notwendigen praktischen Bei- spiele der Menükonfiguration beschrieben. Alle weiteren Einstellmöglichkeiten werden im Referenzhandbuch behandelt. Die Bedienung über die Web-Benutzeroberfläche wird aus- führlich im Referenzhandbuch beschrieben. -
Seite 38: Bedienelemente Im Messbetrieb
Betriebsanleitung ColorPlus 3 Bedienung Bedienelemente im Messbetrieb Abbildung 12: Bedienelemente im Messbetrieb Taste Menu Taste Wert Aufruf der Menüstruktur. Numerische Darstellung der Mess- Kapitel 7.3 werte. Kapitel 7.4 Taste Info Taste Graf Anzeige des Informationsbild- Grafische Darstellung der Messwerte. -
Seite 39: Taste Info
Bedienung Betriebsanleitung ColorPlus 3 Taste Info Durch Drücken der Taste Info erscheint eine allgemeine Übersicht der Geräteeinstellungen. 7.5.1 Seite 1 Taste Info Abbildung 13: Info-Anzeige Seite 1 Informationen über vorhandene Status der Eingänge Referenzhandbuch Stromausgänge X: Quelle des Stromausgangs Y: Messbereich des Stromausgangs ... -
Seite 40: Taste Info
Betriebsanleitung ColorPlus 3 Bedienung 7.5.2 Seite 2, Taste Info Abbildung 14: Info-Anzeige Seite 2 Kontaktinformationen Anzeige von bis zu 5 anstehenden Fehlermeldungen 14501D/2... -
Seite 41: Taste Graf
Bedienung Betriebsanleitung ColorPlus 3 Taste Graf Durch Drücken der Taste Graf erscheint ein Diagramm, das Messwerte über eine bestimmte Zeitdauer grafisch darstellt. Abbildung 15: Grafische Darstellung der Messwerte Grafische Darstellung Mess- Hauptmenütasten werte Die Loggerfunktionen (Taste Die Messwerte können zwischen Log) sind im Kapitel 7.7 beschrieben. -
Seite 42: Funktionen Des Log-Bildschirms (Taste Log)
Betriebsanleitung ColorPlus 3 Bedienung Funktionen des Log-Bildschirms (Taste Log) Dieser Bildschirmlogger arbeitet unabhängig vom Datenlogger, welcher im Menü Logger eingestellt wird und auf die microSD-Karte schreibt. Der Bildschirmlogger zeichnet die Daten der letzten 32-Tage im Minutenintervall auf. Diese können über das Log-Menü abgerufen werden. -
Seite 43: Anzeigen Im Messbetrieb
Bedienung Betriebsanleitung ColorPlus 3 Anzeigen im Messbetrieb Abbildung 17: Anzeigen im Messbetrieb Messwert(e) Statuszeile Bei Werten, welche grösser als der Im Messbetrieb ist die Statuszeile grün maximale Messbereich sind, wird und zeigt Datum und Uhrzeit an. kein Messwert sondern **** an- Sollten Störungen auftreten,... -
Seite 44: Touchscreen Sperren Oder Entsperren
Betriebsanleitung ColorPlus 3 Bedienung Touchscreen sperren oder entsperren MANIPULATION Auf Schlosssymbol oben links drücken. Innerhalb einer Sekunde auf Taste unten rechts drücken. Das Schlosssymbol wechselt je nach Ausgangs- zustand wie folgt: Touchscreen entsperrt Touchscreen gesperrt 14501D/2... -
Seite 45: In Den Servicebetrieb Umschalten
Bedienung Betriebsanleitung ColorPlus 3 7.10 In den Servicebetrieb umschalten Im Servicebetrieb wird die Anlage konfiguriert. Der Messvorgang wird unterbrochen und auf der Anzeige erscheinen die Hauptmenüs. In den Servicebetrieb gelangt man wie folgt: MANIPULATION ZUSATZINFO / BILDER Die Taste Menu drücken. -
Seite 46: Bedienelemente Im Servicebetrieb
Betriebsanleitung ColorPlus 3 Bedienung 7.11 Bedienelemente im Servicebetrieb 7.11.1 Eingabeelemente im Servicebetrieb Abbildung 18: Eingabeelemente im Servicebetrieb Pfadangabe Seitenzahl/Gesamtseitenzahl Hauptmenüs Nächste Seite Gerätespezifische Menüs des Pho- tometers. Taste Mess: Das Gerät wechselt in den Messbetrieb. -
Seite 47: Numerische Eingabe
Bedienung Betriebsanleitung ColorPlus 3 7.11.2 Numerische Eingabe Zur Eingabe von Zahlen und Daten steht der folgende Bildschirm zur Verfügung: Abbildung 19: Numerische Eingabe Parameterbezeichnung Eingestellter Wert Präfix: Dient zur Eingabe von sehr Numerische Zahleneingabe grossen oder sehr kleinen Werten. -
Seite 48: Einfachselektion Von Funktionen
Betriebsanleitung ColorPlus 3 Bedienung 7.11.3 Einfachselektion von Funktionen Die Einfachselektion ist erkennbar an der Taste ESC in der unteren Ecke rechts. Die aktuell selektierte Funktion wird grün dargestellt. Mit den Auf-/Ab-Pfeilen, kann in längeren Listen zwi- schen den Optionen navigiert werden. Mit der Taste ESC kann die Eingabe abgebrochen werden. -
Seite 49: Einstellungen
Einstellungen Betriebsanleitung ColorPlus 3 Einstellungen Einstellen der Betriebssprache MANIPULATION ZUSATZINFO / BILDER Die Taste Menu drücken. Den Zugriffscode eingeben und mit OK bestä- Werkseinstellung ist 0. tigen. Die Taste Configuration drücken, um in die Bei Nichterscheinen des ge- Sprachauswahl zu gelangen. -
Seite 50: Stromausgänge Einstellen
Betriebsanleitung ColorPlus 3 Einstellungen Stromausgänge einstellen MANIPULATION ZUSATZINFO / BILDER Taste Menu drücken. Zugriffscode eingeben und mit OK bestätigen. Werkseinstellung ist 0. Taste Stromausgänge drücken. Bei Nichterscheinen des ge- wünschten Menüs, Pfeiltaste unten rechts drücken. Zwischen S1 .. 4 auswählen. -
Seite 51: Grenzwerte Einstellen
Einstellungen Betriebsanleitung ColorPlus 3 Grenzwerte einstellen Damit die Grenzwerte nicht nur angezeigt, sondern auch die Ausgänge geschaltet werden, müssen diese entsprechend konfiguriert sein. Kapitel 8.4 MANIPULATION ZUSATZINFO / BILDER Taste Menu drücken. Zugriffscode eingeben und mit OK bestätigen. Werkseinstellung ist 0. -
Seite 52: Oberer Und Unterer Schwellwert Eines Grenzwerts
Betriebsanleitung ColorPlus 3 Einstellungen 8.3.1 Oberer und unterer Schwellwert eines Grenzwerts Es können maximal acht Grenzwerte mit oberem und unterem Schwellwert program- miert werden. Ist die Betriebsart auf Überschreit. gesetzt (Abbildung 22), dann wird während dem Überschreiten des oberen Schwellwerts der... -
Seite 53: Ausgänge Einstellen
Einstellungen Betriebsanleitung ColorPlus 3 Ausgänge einstellen MANIPULATION ZUSATZINFO / BILDER Taste Menu drücken. Zugriffscode eingeben und mit OK bestätigen. Werkseinstellung ist 0. Taste Ein-/Ausgänge drücken. Bei Nichterscheinen des ge- wünschten Menüs, Pfeiltaste unten rechts drücken. Taste Ausgänge drücken. A1 Inaktiv .. An Inaktiv Ausgang auswäh- len. -
Seite 54: Optionaler Durchflussmesser Aktivieren
Betriebsanleitung ColorPlus 3 Einstellungen Optionaler Durchflussmesser aktivieren MANIPULATION ZUSATZINFO / BILDER Die Taste Menu drücken. Den Zugriffscode eingeben und mit OK bestä- Werkseinstellung ist 0. tigen. Die Taste Analog Kanäle drücken. Bei Nichterscheinen des ge- wünschten Menüs, Pfeiltaste unten rechts drücken. -
Seite 55: Einstellen Des Datums Und Uhrzeit
Einstellungen Betriebsanleitung ColorPlus 3 Einstellen des Datums und Uhrzeit MANIPULATION ZUSATZINFO / BILDER Die Taste Menu drücken. Den Zugriffscode eingeben und mit OK bestä- Werkseinstellung ist 0. tigen. Die Taste Konfiguration drücken. Bei Nichterscheinen des ge- wünschten Menüs, Pfeiltaste unten rechts drücken. -
Seite 56: Einstellen Oder Ändern Des Zugriffscodes
Die Taste rechts von Beschreibungstext Zu- griffscode drücken. Den Zugriffscode eingeben und mit OK bestä- tigen. Die Taste Mess drücken. Gerät wieder im Messbetrieb. Ein vergessener Zugriffscode kann nur durch einen SIGRIST Servicetechniker zurückgesetzt werden. Persönlichen Zugriffscode hier eintragen: 14501D/2... -
Seite 57: Konfigurierte Daten Sichern
Einstellungen Betriebsanleitung ColorPlus 3 Konfigurierte Daten sichern Diese Massnahme kann dem Servicetechniker zu Servicezwecken dienen. MANIPULATION ZUSATZINFO / BILDER Die Taste Menu drücken. Den Zugriffscode eingeben und mit OK bestä- Werkseinstellung ist 0. tigen. Die Taste System-Info drücken. Bei Nichterscheinen des ge- wünschten Menüs, Pfeiltaste unten... -
Seite 58: Wartung
Wartung Geräteschäden infolge nicht oder unsachgemäss ausgeführten Wartungsarbeiten. Wenn die Wartungsarbeiten nicht gemäss dem Wartungsplan ausgeführt oder nicht original SIGRIST-Ersatzteile verwendet werden, kann dies zu Schäden am Gerät oder zu Messfehlern führen. VORSICHT! In diesem Fall schliesst SIGRIST-PHOTOMETER AG jeglichen Garantieanspruch des Kunden aus und gewährt keine Kulanz auf daraus entstehende Folgekosten. -
Seite 59: Wartungsplan
Wartung Betriebsanleitung ColorPlus 3 Wartungsplan WANN ZWECK Jährlich oder Betreiber Reinigung der Messzelle. Zwingend erforderliche Mass- nach Bedarf nahme zur Erhaltung der Mess- Kapitel 9.2 genauigkeit. Intervall abhängig vom Messmedium. Jährlich oder Betreiber Trockenmittel ersetzen. Zwingend erforderliche Mass- bei Warnmel- nahme zur Erhaltung der Mess- Kapitel 9.3... -
Seite 60: Reinigung Der Messzelle
Nie direkt in den Lichtstrahl blicken. Keine reflektierenden Gegenstände wäh- rend der Reinigung der Messzelle ver- wenden. Die Überwurfmutter lösen und mit der Kappe vom ColorPlus 3 entfernen. Den Probenverteiler (A) sowie das Auslauf- rohr (B) herausziehen und mit einer Flaschen- bürste reinigen. 14501D/2... - Seite 61 Wartung Betriebsanleitung ColorPlus 3 ARBEITSSCHRITT ZUSATZINFO / BILDER Die vier Messzellenfenster (Pfeile) mit Ethanol reinigen. Für die Reinigung keine abrasiven Reini- gungsmittel verwenden. Den restlichen Teil der Messzelle reinigen. Die Dichtungen am Probenverteiler und am Auslaufrohr (Position X) einfetten. Die Dichtung (8 x 1) am Probenverteiler sowie die Dichtung (6 x 1) am Auslaufrohr kontrollieren und wenn nötig ersetzen.
-
Seite 62: Trockenmittel Ersetzen
Betriebsanleitung ColorPlus 3 Wartung Trockenmittel ersetzen Der folgende Vorgang beschreibt das Wechseln des Trockenmittels im ColorPlus 3: ARBEITSSCHRITT ZUSATZINFO / BILDER Den Deckel vom ColorPlus 3 abschrauben. Den alten Trockenmittelbeutel durch einen neuen ersetzen. Die Dichtung am Deckel (88 x 2) kon- trollieren. -
Seite 63: Nachkalibrierung Des Photometers
Wartung Betriebsanleitung ColorPlus 3 Nachkalibrierung des Photometers Das Nachkalibrieren des Photometers kann Abweichungen zum vorhergehenden Messwert zur Folge haben, da das Gerät auf einen Referenzwert (z.B. destilliertes Wasser) neu einge- stellt wird. ARBEITSSCHRITT ZUSATZINFO / BILDER Die Messzelle mit einem Null-Medium (destil- Während der Nachkalibrie-... -
Seite 64: Sensor-Check Durchführen
Betriebsanleitung ColorPlus 3 Wartung Sensor-Check durchführen Der Sensor-Check ist eine interne Funktionskontrolle des Photometers die standardmässig einmal wöchentlich automatisch durchgeführt wird. Die Periode kann frei eingestellt oder ganz abgeschaltet werden (Menü\Spezialfunk.\Check-Interv.). Unabhängig von dieser Automatik können Sie einen Sensor-Check jederzeit von Hand oder mittels eines externen Steuersignals auslösen. -
Seite 65: Filterkartusche An Filtereinheit Wechseln
Wartung Betriebsanleitung ColorPlus 3 Filterkartusche an Filtereinheit wechseln Diese Wartungsarbeit nur bei einem Gerät mit optionaler Filtereinheit durchführen. Abbildung 23: Filtereinheit Filtereinheit Überwurfmuttern Filtergehäuse mit Feinfilter: Filtergehäuse mit Grobfilter 20 µm 0,5 µm (SAK 254) 0,3 µm (Nitrat) -
Seite 66: Die Batterie Im Sicon M Wechseln
Betriebsanleitung ColorPlus 3 Wartung Die Batterie im SICON M wechseln Lebensgefährliche Spannung im Innern des Geräts: Das Anschliessen oder Deinstallieren von elektrischen Leitungen kann lebensgefährlich sein. Dabei können auch Teile des Geräts beschädigt werden. Für die elektrischen Installationen sind in jedem Fall die örtlichen Vorschriften zu beachten. -
Seite 67: Störungsbehebung
Störungsbehebung Betriebsanleitung ColorPlus 3 10 Störungsbehebung 10.1 Eingrenzen von Störungen ERKENNBARE STÖRUNG MASSNAHME Keine Anzeige Überprüfen ob die Speisespannung vorhanden ist. Überprüfen ob der Netzstecker eingesteckt ist. Überprüfen ob das Gerät eingeschalten ist. Fehlermeldung in der Anzeige Fehlermeldung gemäss Kapitel 10.1.2 analysieren. - Seite 68 Betriebsanleitung ColorPlus 3 Störungsbehebung Es können die folgenden Warnmeldungen angezeigt werden: WARNMELDUNG BESCHREIBUNG MÖGLICHE URSACHEN U EIN Die Eingangsspannung liegt Die Betriebsspannung ist feh- ausserhalb des zulässigen Be- lerhaft. reiches 20 .. 26.5 VDC. ABGLEICH Die Nachkalibrierung konnte Das Gerät ist verschmutzt.
-
Seite 69: Fehlermeldungen Und Auswirkung Auf Den Betrieb
Störungsbehebung Betriebsanleitung ColorPlus 3 WARNMELDUNG BESCHREIBUNG MÖGLICHE URSACHEN SERVICE Zeigt an, wann eine Wartung Ein Service ist fällig. fällig ist. VERS.SD KARTE Die Daten der microSD-Karte Update wurde nicht korrekt stimmen nicht mit der aktuel- durchgeführt. len Software überein. - Seite 70 Betriebsanleitung ColorPlus 3 Störungsbehebung FEHLERMELDUNG BESCHREIBUNG MÖGLICHE URSACHEN MESSFEHLER Die Messwerterfassung ist ge- Luftblasen im Wasser. stört. Fremdlicht in der Nähe der Messstelle (z. B. transparente Schläuche). Defekt in der Elektronik. Servicetechniker LICHTQUELLE 1..3 Der Detektor für die Überwa- Defekte Lichtquelle.
-
Seite 71: Priorisierte Fehlermeldungen Und Auswirkung
Störungsbehebung Betriebsanleitung ColorPlus 3 10.1.3 Priorisierte Fehlermeldungen und Auswirkung Bei einem priorisierten Fehler ist die Ursache der Störung gravierend. VORSICHT! PRIO (PRIORISIERTE FEHLER) Tritt während des Betriebs ein priorisierter Fehler auf, so hat dies die folgenden Auswirkungen: Die Messwerte gehen auf 0. -
Seite 72: Kundendienstinformationen
11 Kundendienstinformationen Bei Fragen wenden Sie sich bitte an die zuständige Servicestelle in Ihrem Land oder in Ihrer Region. Ist diese nicht bekannt, gibt Ihnen der Kundendienst der SIGRIST-PHOTOMETER AG in der Schweiz gerne die entsprechende Kontaktadresse. Eine aktuelle Liste aller SIGRIST Landesvertretungen finden Sie auch im Internet unter www.photometer.com. -
Seite 73: Ausserbetriebsetzung/Lagerung
Ausserbetriebsetzung/Lagerung Betriebsanleitung ColorPlus 3 12 Ausserbetriebsetzung/Lagerung 12.1 Ausserbetriebsetzung des Photometers Das Ziel der Ausserbetriebsetzung ist die fachgerechte Vorbereitung zur Lagerung der ein- zelnen Komponenten der Anlage. ARBEITSSCHRITT ZUSATZINFO / BILDER Betriebsspannung zum Gerät unterbrechen. Den Probenfluss unterbrechen und die Mess- zelle leerlaufen lassen. -
Seite 74: Verpackung/Transport/Rücksendung
Genaue Informationen zum Medium müssen vor der Reparatursendung bei SIGRIST- PHOTOMETER eintreffen, damit bereits beim Auspacken entsprechende Vorsichts- massnahmen getroffen werden können. Für die Verpackung des ColorPlus 3 sollte wenn möglich die Originalverpackung verwendet werden. Sollten Sie diese nicht mehr zur Hand haben, beachten Sie folgende Hinweise: ... -
Seite 75: Entsorgung
Entsorgung Betriebsanleitung ColorPlus 3 14 Entsorgung Die Entsorgung der Anlage sowie der dazugehörenden Peripheriegeräte hat nach den regio- nalen gesetzlichen Bestimmungen zu erfolgen. Die Anlage weist keine umweltbelastenden Strahlungsquellen auf. Die vorkommenden Ma- terialien sind gemäss folgender Tabelle zu entsorgen bzw. wieder zu verwenden:... -
Seite 76: Ersatzteilliste
Betriebsanleitung ColorPlus 3 Ersatzteilliste 15 Ersatzteilliste Die in dieser Dokumentation aufgeführten Teile und deren Artikelnummern können der fol- genden Tabelle entnommen werden: Artikelnummer Bezeichnung Bemerkungen 111391 Trockenmittel-Beutel 30 g 118265 O-Ring FPM 88x2 120958 O-Ring EPDM 50,39 x 3,53 121016... - Seite 77 Ersatzteilliste Betriebsanleitung ColorPlus 3 This pa ge is inte ntionally bla nk 14501D/2...
-
