Gerät einbauen und anschließen
3.4 Gerät anschließen
3.4.9

Leitungen sichern

Sichern Sie nach dem Einschalttest die angeschlossenen Leitungen über eine
Zugentlastung.

Voraussetzung

Das Zugentlastungsblech ist montiert, siehe Kapitel
"Zugentlastungsblech montieren (Seite 38)".
Bediengeräte mit Display-Diagonale ≤12"
Bei Geräten mit Display-Diagonale ≤12" sichern Sie die Leitungen am Zugentlastungsblech
und an den mitgelieferten Kunststoff-Zugentlastungselementen.

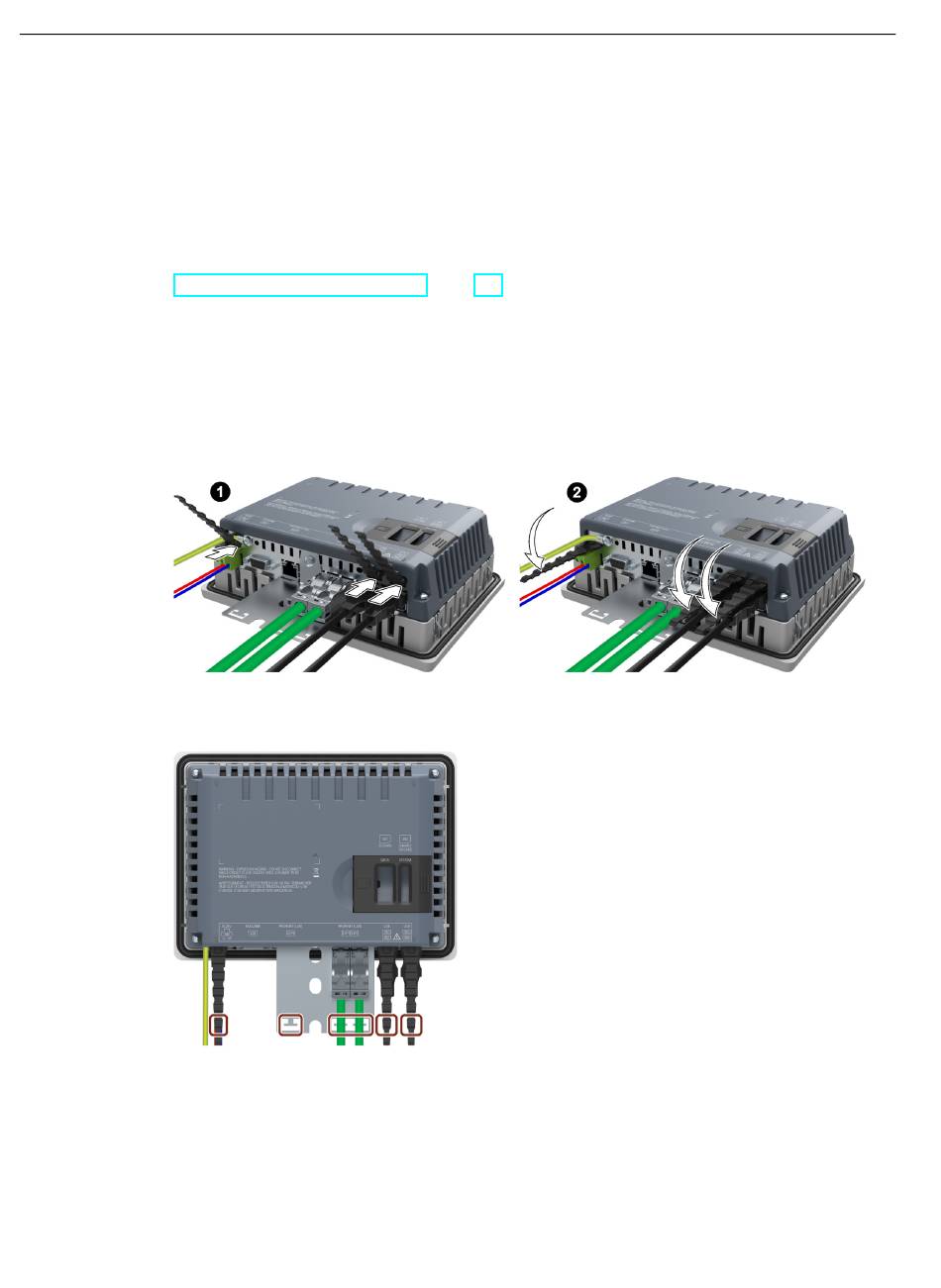

Die folgenden Abbildungen zeigen am Beispiel des MTP700 Unified Comfort, wie Sie die
Kunststoff-Zugentlastungselemente montieren.
Sichern Sie die Leitungen anschließend mit Kabelbindern an den markierten
Befestigungselementen.
