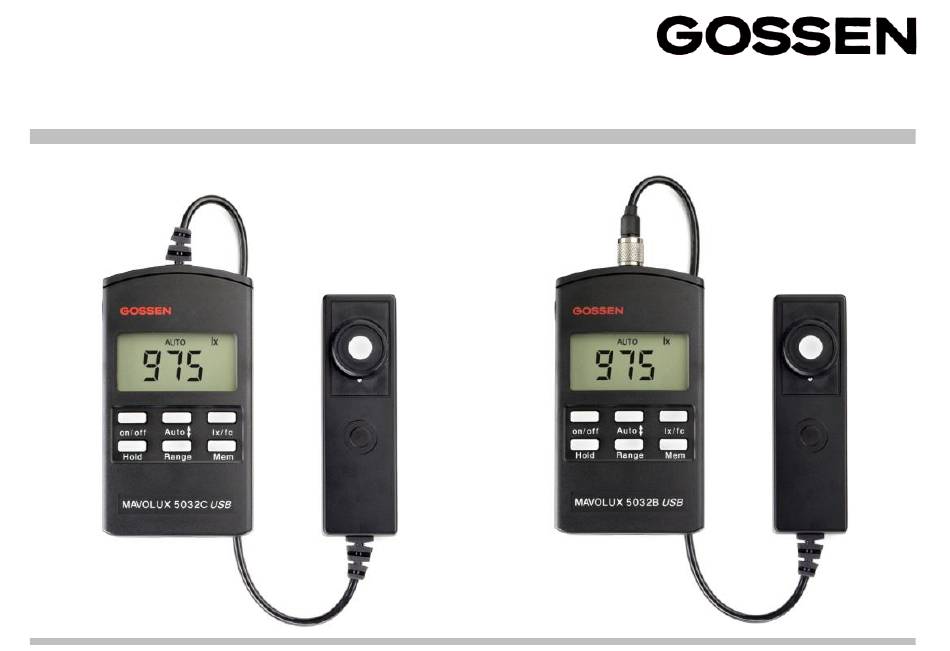

- Seite 1 Bedienungsanleitung Operating Instructions MAVOLUX 5032C/B USB 15458 Beleuchtungsstärkemessgerät 2/11.17...

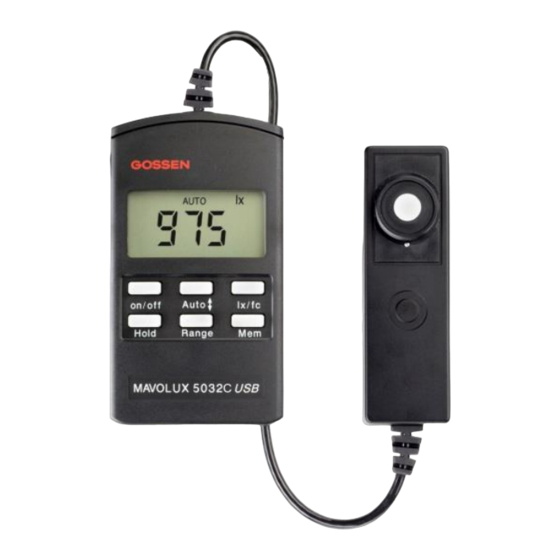

- Seite 2 Geräteansicht MAVOLUX 5032C/B USB Anzeigeeinheit Unterseite: - Seriennummer Anzeigeeinheit - Kalibriersiegel für DAkkS- oder USB- Werksprotokoll (falls vorhanden) Schnittstelle - Batteriefach mit Deckel Display Tastenfeld Photometer- Photometerkopf Unterseite: Licht- kopf empfänger - Seriennummer Anzeigeeinheit - Stativgewinde ¼ “ Ringblende GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 3 Vielen Dank, dass Sie sich für Kauf des präzisen MAVOLUX 5032C/B USB aus dem Hause GOSSEN entschieden haben. Ihr neues Luxmeter ist für die zuverlässige Messung von Tageslicht und allen Kunstlichtquellen einschließlich LED ausgelegt. Selbst stärkstes Tageslicht oder Scheinwerferbeleuchtung meistert es mit Bravour.
-
Seite 4: Inhaltsverzeichnis
3.4.2 Mem – Messwert speichern ....13 3.4.3 Mem-Edit – Überschreiben eines gespeicherten Messwerts ....14 3.4.4 Mem-Recall – Auslesen des Messwertspeichers ......15 3.4.5 Mem-Clear – Löschen des gesamten Messwertspeichers ......16 USB Schnittstelle - GLUX 2 Software 16 GOSSEN Foto- und Lichtmesstechnik GmbH... - Seite 5 Messgeräts überzeugen. Falls Sie das Produkt in qualitätsrelevanten Bereichen, zur Abnahmemessung oder zur Begutachtung einsetzen überprüfen Sie bitte ob das Messgerät noch innerhalb des festgelegten Kalibrier-intervalls ist und über eine gültige Kalibrierung verfügt. GOSSEN übernimmt keine Haftung für Kosten oder entgangene Profite, die durch eine Fehlfunktion des Messgeräts entstehen.
- Seite 6 Betrieb des Messgerätes kann bei den genannten Störungen zu ernsthaften Verletzungen führen. Bitte wenden Sie sich, zur Beseitigung der Störung an Ihren Fachhändler oder an den GOSSEN Service. Wenn Sie das Messgerät zur Reparatur geben oder einsenden, sollten Sie sich vorher vergewissern, dass die Batterie aus dem Messgerät entnommen wurde.
- Seite 7 Sie sich nicht verbrennen. Schalten Sie das Messgerät aus, oder warten Sie, bis das Messgerät sich ausgeschaltet hat und warten Sie weiterhin einen Moment, bis sich die Batterie abgekühlt hat. Verwenden Sie keine Batterien, die durch Verfärbung oder Verformung des Gehäuses auf eine Beschädigung hinweisen. GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 8 GOSSEN übernimmt keine Haftung für Schäden, die durch unsachgemäßen Gebrauch des Produkts entstehen. Die Dokumentationen zu Ihrem GOSSEN Messgerät wurden mit größter Sorgfalt erstellt. Sollten Sie jedoch Fehler in den Dokumentationen entdecken oder Verbesserungsvorschläge machen können, ist GOSSEN für einen entsprechenden Hinweis sehr dankbar.
-
Seite 9: Anzeige- Und Bedienelemente
Range Taste - Speicher/Messbereich lx/fc – Messeinheit umschalten Zwischenspeicher Faktor Messwert Hold - Zwischenspeicher Auto-Range – automatische Messbereichswahl Range Taste - Speicher/Messbereich Batteriewarnanzeige Mem - Speichertaste * MAVOLUX 5032 B USB mit automatischer Hintergrundbeleuchtung in der „Hold“-Funktion. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 10: So Funktioniert Das Mavolux
Die im Messwertspeicher abgelegten Werte, sowie die individuellen Einstellungen bleiben erhalten. Die automatische Abschaltung lässt sich unterdrücken, wenn Sie beim Einschalten zusätzlich die Taste Hold gedrückt halten. Der Dauerbetrieb wird Ihnen im Display durch Blinken der Messeinheit angezeigt. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 11: Bedienung
= 0,2919 fL 1 fL = 3,426 cd/m² 3.3 Überlaufanzeige - Nullpunktanzeige Bei Überschreiten eines Messbereichs erscheint „OL“ (overload) im Display. Die Nullpunktanzeige kann durch Aufsetzen der mitgelieferten Schutz- kappe auf das Lichteintrittsfenster des Photometerkopfes erzeugt werden. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 12: Speicherfunktionen
Bei Druck auf die Taste Hold wird die letzte Messung im Display festgehalten. Im Display erscheint „HOLD“. Durch erneuten Druck auf die Taste Hold wechselt das MAVOLUX wieder in die Messfunktion. Hold Die Funktion „Hold“ ist die Ausgangsfunktion für alle Speicherfunktionen. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 13: Mem - Messwert Speichern
Im Display wird der gespeicherte Messwert abwechselnd mit der Nummer des Speicherplatzes für einige Sekunden angezeigt. Anschließend wechselt das MAVOLUX wieder in die Messfunktion. Ist der Speicher mit 100 Messwerten belegt, wird dies mit „FLL“ im Display angezeigt. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 14: Mem-Edit - Überschreiben Eines Gespeicherten Messwerts
Bei dem zu überschreibenden Speicherplatz drücken Sie jetzt die Taste Mem. Im Display wird der gespeicherte Messwert abwechselnd mit der Nummer des Speicherplatzes für einige Sekunden angezeigt. Anschließend wechselt das MAVOLUX wieder in die Messfunktion. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 15: Mem-Recall - Auslesen Des Messwertspeichers
Speicher geblättert werden. Der aktuelle Speicherplatz wird abwechselnd mit dem gespeicherten Messwert angezeigt. Durch Druck auf eine beliebige andere Taste, oder wenn Sie ca. 10 Sekunden keinen weiteren Speicher über die Range-Tasten abrufen, gelangen Sie wieder in die Messfunktion. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 16: Mem-Clear - Löschen Des Gesamten Messwertspeichers
Kalkulationen übernommen werden. Im Softwarepaket enthalten ist ebenfalls ein Software Development Kit das die Einbindung des MAVOLUX in eigene Softwarelösungen ermöglicht. Das Schnittstellenprotokoll ist beschrieben und Beispiele zur Prüfung der Kommunikation werden mitgeliefert. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 17: Zubehör
5.2.2 Adapterscheibe (M499G) Die Adapterscheibe wird auf den Leuchtdichtevorsatz aufgesteckt und verhindert den seitlichen Lichteinfall bei allen Aufsatzmessungen an leuchtenden Flächen oder Monitoren. Die große mit Velours beschichtete Auflagefläche schützt die Oberfläche vor Verkratzen oder Beschädigung. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 18: Werks-Kalibrierschein
Tuch. Vermeiden Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln. Sollte Ihr Gerät einmal nicht zu Ihrer Zufriedenheit arbeiten, senden Sie es an: GOSSEN Foto- und Lichtmesstechnik GmbH I Lina-Ammon-Str.22 I D-90471 Nürnberg I Germany Telefon: +49 911 8602-181 I Fax: +49 911 8602-142 I E-Mail: info@gossen-photo.de Außerhalb Deutschlands wenden Sie sich bitte an den zuständigen Distributor –... -
Seite 19: Technische Daten
1,5V Mignon Alkali-Mangan-Zelle (IEC LR 6) oder entsprechender Akku Betriebsdauer ca. 45 Stunden Dauerbetrieb mit Alkali-Mangan-Batterie Automatische Anzeige von „ “, wenn Batteriespannung kleiner ca. 1,0V Batteriekontrolle Extern Bei PC-Betrieb erfolgt die Stromversorgung über die USB Schnittstelle GOSSEN Foto- und Lichtmesstechnik GmbH... - Seite 20 + 8.0 % + 1 Digit Wenn der Leuchtdichtevorsatz gemeinsam mit dem Luxmeter bestellt und diesem Gerät dauerhaft zugeordnet wird, dann kann die Genauigkeit dieser speziellen Kombination abgestimmt werden. Wenn der Leuchtdichtevorsatz getrennt bestellt und einem beliebigen Luxmeter zugeordnet wird. GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 21 Wichtigste Fehlergrenzen MAVOLUX 5032B USB Merkmal Zulässige Fehlergrenze nach Typischer Fehler DIN 5032 Klasse B MAVOLUX 5032 B USB ‘) 3,0% V()-Anpassung (f Cos-getreue Bewertung (f 2,0% Linearitätsfehler (f 1,0% Abgleichfehler (f 0,8% Gesamtfehler (f ~ 8,0% GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 22 )-Anpassung (f ´ ) MAVOLUX 5032B USB ´ < 3 % GOSSEN Foto- und Lichtmesstechnik GmbH...
-
Seite 23: Eg - Konformitätserklärung Declaration Of Conformity
EG – KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Dokument-Nr./ Document.No.: 102/2004 GOSSEN Foto- und Lichtmesstechnik GmbH Hersteller/ Manufacturer: Anschrift / Address: Thomas-Mann-Str.16-20 90471 Nürnberg Beleuchtungsstärkemessgerät / Luxmeter / Footcandle meter Produktbezeichnung/ Product name: MAVOLUX 5032 B USB Typ / Type: Bestell-Nr / Order No: M503G Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die vollständige Einhaltung folgender... - Seite 24 Wichtigste Fehlergrenzen MAVOLUX 5032C USB Merkmal Zulässige Fehlergrenze nach Typischer Fehler DIN 5032 Klasse C MAVOLUX 5032 C USB ‘) 7,5% V()-Anpassung (f Cos-getreue Bewertung (f 2,0% Linearitätsfehler (f 1,5% Abgleichfehler (f 1,0% Gesamtfehler (f ~ 15,0% GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 25 )-Anpassung (f ´ ) MAVOLUX 5032C USB ´ < 7,5 % GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 26 EG - KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Dokument-Nr./ Document.No.: 101/2004 GOSSEN Foto- und Lichtmesstechnik GmbH Hersteller/ Manufacturer: Anschrift / Address: Thomas-Mann-Str.16-20 90471 Nürnberg Beleuchtungsstärkemessgerät / Luxmeter / Footcandle meter Produktbezeichnung/ Product name: MAVOLUX 5032 C USB Typ / Type: Bestell-Nr / Order No: M502G Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die vollständige Einhaltung folgender...
- Seite 27 Übersicht über Anwendungen und Normen. Sie finden es unter www.gossen-photo.de beim jeweiligen Produkt im Bereich Downloads KATALOGE. licht.wissen Ausführliche Informationen zu allen Fragen über Licht und Beleuchtung finden Sie in der kosten- losen Schriftenreihe „licht.wissen“ unter www.licht.de. GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 28 Gedruckt in Deutschland – Änderungen vorbehalten GOSSEN Foto- und Lichtmesstechnik GmbH I Lina-Ammon-Str.22 I D-90471 Nürnberg I Germany Telefon: +49 911 8602-181 I Fax: +49 911 8602-142 I E-Mail: info@gossen-photo.de www.gossen-photo.de...
- Seite 29 Operating Instructions MAVOLUX 5032C/B USB 15458 Illuminance Meter 2/11.17...
- Seite 30 Perspective view of MAVOLUX 5032C/B USB Back of display unit: - serial number of display unit - calibration seal for DAkkS- or USB-Port factory certificate (if available) - battery door Display Key pad Photometer- Back of photometer head: Light- head...
- Seite 31 Thank you for buying the precise MAVOLUX 5032C/B USB from GOSSEN. Your new luxmeter guarantees the reliably measure for illuminance of daylight and artificial sources of light including LED. Even in the case of very bright sunlight or illumination from headlights, no accessories are required.
- Seite 32 3.4.2 Mem – Save Measured Values ..... 13 3.4.3 Mem-Edit – Overwrite a Saved Measured Value ........14 3.4.4 Mem-Recall – Data Memory Recall ..15 3.4.5 Mem-Clear – Clear Memory ....16 USB-Port - GLUX 2 Software ..... 16 GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 33 If you are using it for quality inspections or for expertise please check if the instrument is calibrated and it is within the defined calibration interval. GOSSEN assumes no liability for consequential damages.
- Seite 34 Please contact your local dealer or GOSSEN Service in order to eliminate malfunctioning. If you bring or send the meter in for repairs, make sure that the battery has been removed first.
- Seite 35 Switch the measuring device off or wait until it has shut itself down, and then wait a bit longer until the battery has cooled down. Do not use batteries which show any signs of damage such as discoloration or deformation of the housing. GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 36 GOSSEN assumes no liability for damages resulting from incorrect use of the product. Documentation for your GOSSEN measuring device was prepared with the greatest of care. If you should nevertheless discover errors, or if you would like to suggest any improvements, GOSSEN would be very pleased to hear from you.
-
Seite 37: Display And Operation Elements
Multiplying factor for measuring value Auto ranging – automatic range selection Range key – Memory/Measuring range MEM – Memory key Low Battery * MAVOLUX 5032 B USB with automatic backlight in HOLD function „Hold“-Funktion. Hintergrundbeleuchtung.in der GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 38: Functioning Of Mavolux
You can override the automatic switch-off, when you switch on the instrument and simultaneously keep the Hold key pressed down. The measuring unit „lx / fc“ in the display will blink and indicate that the Continuous Operation Mode is on. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 39: Mavolux Operation
3.3 Overload and Zero Point Indication When exceeding one of the measuring ranges „OL“ (Overload) appears in the display. The zero point indication may be achieved by putting the protective cap over the light collector of the photometer head. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 40: Memory Functions
The latest measurement will be buffer-stored in the display by striking the Hold key. Then “HOLD” will appear in the display. Pressing down the Hold key again will prompt the MAVOLUX to return to the measuring function. Hold The function HOLD is the basic function for all the memory functions. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 41: Mem - Save Measured Values
After that, the MAVOLUX returns into the measuring mode. If the memory space is filled with all 100 memory spaces, then the display will show “FLL”. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 42: Mem-Edit - Overwrite A Saved Measured Value
At the memory space to be corrected press down the key Mem. Then the display shows the saved value for a few seconds alternating with the number of the memory space. Subsequently the MAVOLUX will return to measuring mode. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 43: Mem-Recall - Data Memory Recall
To return to the measuring mode just press down any one of the other keys or if for about ten seconds no further memory data is recalled by the Range keys, the MAVOLUX will return to the measuring mode. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 44: Mem-Clear - Clear Memory
Included in the package is also a Software Development Kit that allows the integration of MAVOLUX into an own software application. The software protocol is described and sample programs are supplied to check the connection. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 45: Accessories
The adapter disc is plugged onto the luminance attachment and prevents the lateral incidence of light in all attachments to luminous surfaces or monitors. Also the large velour coated surface protects against scratching or damage. GOSSEN Foto- und Lichtmesstechnik GmbH... -
Seite 46: Factory Calibration Certificate
GOSSEN Foto- und Lichtmesstechnik GmbH I Lina-Ammon-Str.22 I D-90471 Nürnberg I Germany Phone: +49 911 8602-181 I Fax: +49 911 8602-142 I E-Mail: info@gossen-photo.de Outside of Germany you can contact the GOSSEN distributor in your country. You can find the address of the local GOSSEN distributor on our website under www.gossen-photo.de... -
Seite 47: Specifications
45 hour continuous operation with alkaline manganese battery Automatic display of „ „ symbol, when battery voltage drops below 1.0 Volt Battery test External Power can be supplied via USB interface for continuous operation GOSSEN Foto- und Lichtmesstechnik GmbH... - Seite 48 If the luminance attachment is ordered separately and is not assigned to a specific illuminance meter, than it can be used in any combination. GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 49 Characteristics Admissible Error according to Typical Error DIN 5032 Class B MAVOLUX 5032 B USB 3.0% V()-Adaptation (f True Cosine Evaluation (f 2.0% Linearity (f 1.0% Adjustment Error (f 0.8% Overall Error (f ~ 8.0% GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 50 )-Adaptation (f ´ ) MAVOLUX 5032B USB ´ < 3 % GOSSEN Foto- und Lichtmesstechnik GmbH...
-
Seite 51: Eg - Konformitätserklärung Declaration Of Conformity
EG – KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Dokument-Nr./ Document.No.: 102/2004 GOSSEN Foto- und Lichtmesstechnik GmbH Hersteller/ Manufacturer: Anschrift / Address: Thomas-Mann-Str.16-20 90471 Nürnberg Beleuchtungsstärkemessgerät / Luxmeter / Footcandle meter Produktbezeichnung/ Product name: MAVOLUX 5032 B USB Typ / Type: Bestell-Nr / Order No: M503G Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die vollständige Einhaltung folgender... - Seite 52 Characteristics Admissible Error according to Typical Error DIN 5032 Klasse C MAVOLUX 5032 C USB 7.5% V()-Adaptation (f True Cosine Evaluation (f 2.0% Linearity (f 1.5% Adjustment Error (f 1.0% Overall Error (f ~ 15.0% GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 53 )-Adaptation (f ´ ) MAVOLUX 5032C USB ´ < 7,5 % GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 54 EG - KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY Dokument-Nr./ Document.No.: 101/2004 GOSSEN Foto- und Lichtmesstechnik GmbH Hersteller/ Manufacturer: Anschrift / Address: Thomas-Mann-Str.16-20 90471 Nürnberg Beleuchtungsstärkemessgerät / Luxmeter / Footcandle meter Produktbezeichnung/ Product name: MAVOLUX 5032 C USB Typ / Type: Bestell-Nr / Order No: M502G Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die vollständige Einhaltung folgender...
- Seite 55 You can find it at www.gossen-photo.de under the respective product in the Downloads CATALOGUES area. licht.wissen Detailed information on all questions about light and lighting can be found in the free of charge publication series "licht.wissen" at www.licht.de GOSSEN Foto- und Lichtmesstechnik GmbH...
- Seite 56 Printed in Germany – Subject to change without notice GOSSEN Foto- und Lichtmesstechnik GmbH I Lina-Ammon-Str.22 I D-90471 Nürnberg I Germany Telefon: +49 911 8602-181 I Fax: +49 911 8602-142 I E-Mail: info@gossen-photo.de www.gossen-photo.de...
