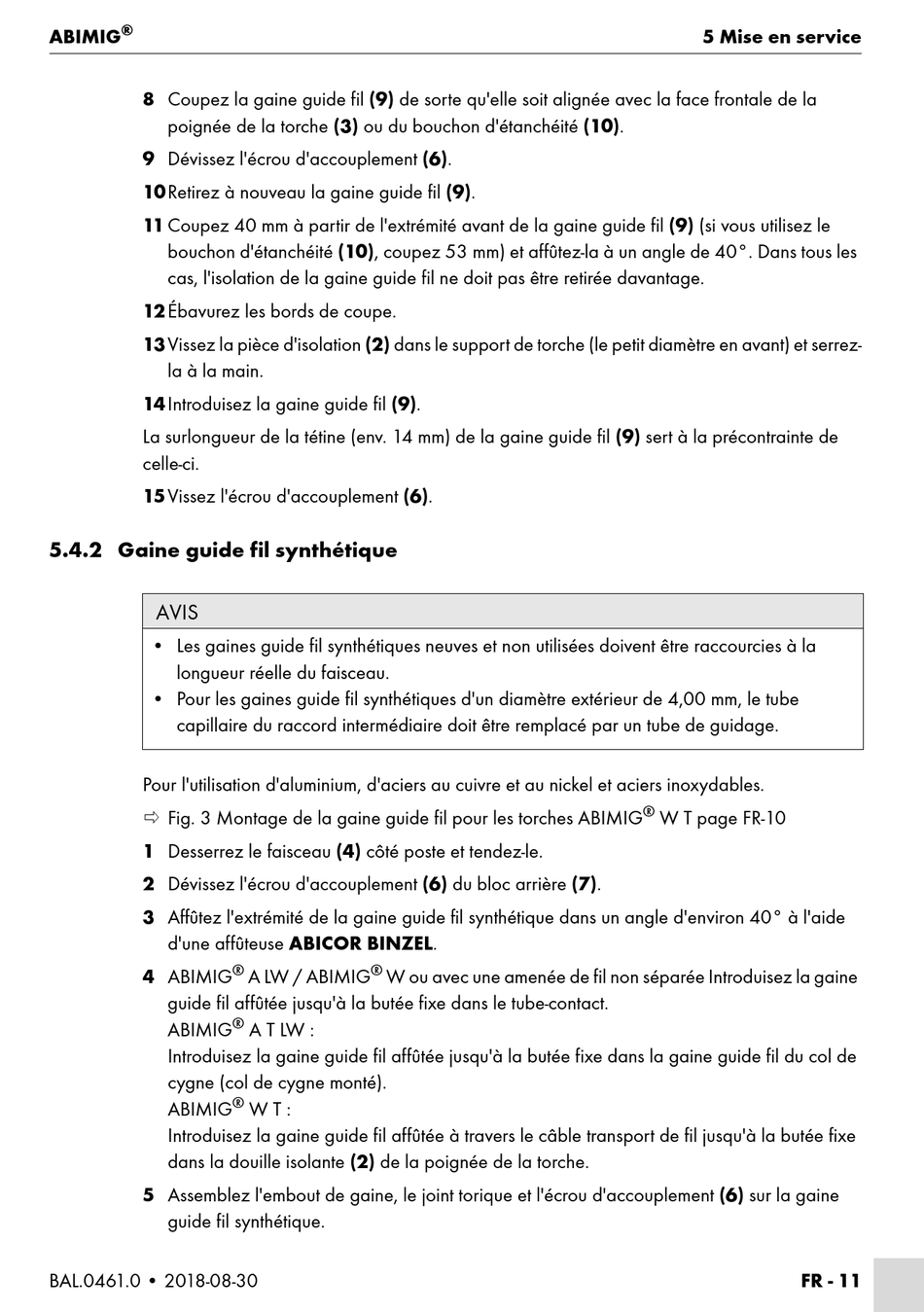

8 Coupez la gaine guide fil (9) de sorte qu'elle soit alignée avec la face frontale de la
poignée de la torche (3) ou du bouchon d'étanchéité (10).
9 Dévissez l'écrou d'accouplement (6).
10Retirez à nouveau la gaine guide fil (9).
11 Coupez 40 mm à partir de l'extrémité avant de la gaine guide fil (9) (si vous utilisez le
bouchon d'étanchéité (10), coupez 53 mm) et affûtez-la à un angle de 40°. Dans tous les
cas, l'isolation de la gaine guide fil ne doit pas être retirée davantage.
12 Ébavurez les bords de coupe.
13 Vissez la pièce d'isolation (2) dans le support de torche (le petit diamètre en avant) et serrez-
la à la main.
14 Introduisez la gaine guide fil (9).
La surlongueur de la tétine (env. 14 mm) de la gaine guide fil (9) sert à la précontrainte de
celle-ci.
15 Vissez l'écrou d'accouplement (6).
5.4.2 Gaine guide fil synthétique
AVIS
• Les gaines guide fil synthétiques neuves et non utilisées doivent être raccourcies à la
longueur réelle du faisceau.
• Pour les gaines guide fil synthétiques d'un diamètre extérieur de 4,00 mm, le tube
capillaire du raccord intermédiaire doit être remplacé par un tube de guidage.
Pour l'utilisation d'aluminium, d'aciers au cuivre et au nickel et aciers inoxydables.
 Fig. 3 Montage de la gaine guide fil pour les torches ABIMIG
1 Desserrez le faisceau (4) côté poste et tendez-le.
2 Dévissez l'écrou d'accouplement (6) du bloc arrière (7).
3 Affûtez l'extrémité de la gaine guide fil synthétique dans un angle d'environ 40° à l'aide
d'une affûteuse ABICOR BINZEL.
4 ABIMIG
guide fil affûtée jusqu'à la butée fixe dans le tube-contact.
ABIMIG
Introduisez la gaine guide fil affûtée jusqu'à la butée fixe dans la gaine guide fil du col de
cygne (col de cygne monté).
ABIMIG
Introduisez la gaine guide fil affûtée à travers le câble transport de fil jusqu'à la butée fixe
dans la douille isolante (2) de la poignée de la torche.
5 Assemblez l'embout de gaine, le joint torique et l'écrou d'accouplement (6) sur la gaine
guide fil synthétique.
