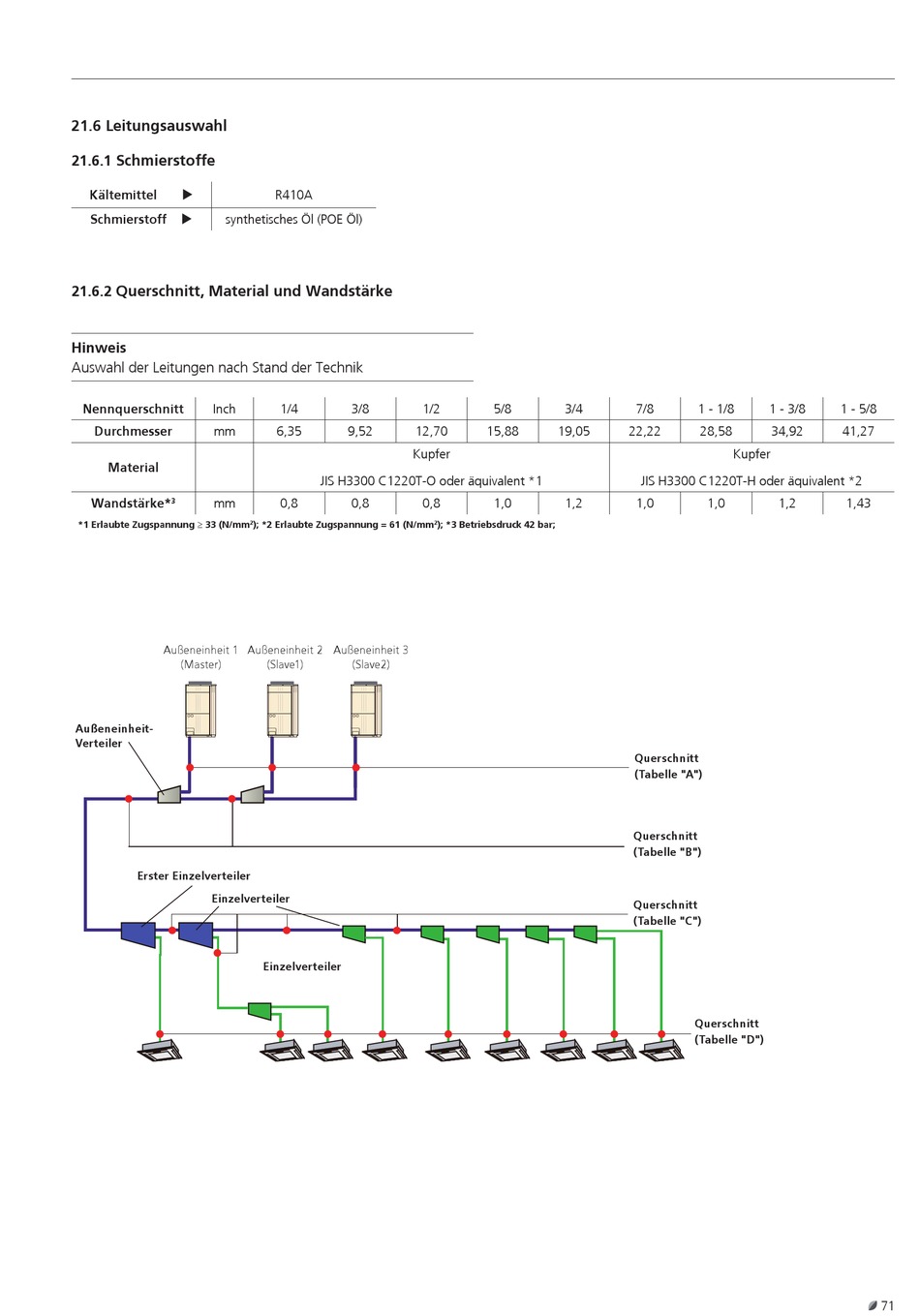

21.6 Leitungsauswahl

Schmierstoffe
21.6.1
Kältemittel 
Schmierstoff  synthetisches Öl (POE Öl)
Querschnitt, Material und Wandstärke
21.6.2
Hinweis
Auswahl der Leitungen nach Stand der Technik
Nennquerschnitt
Inch
Durchmesser mm
Material
Wandstärke* mm
3
*1 Erlaubte Zugspannung ≥ 33 (N/mm
Außeneinheit 1
(Master)
Außeneinheit-
Verteiler
Erster Einzelverteiler
Einzelverteiler
R410A
1/4 3/8
6,35 9,52 12,70
Kupfer
JIS H3300 C1220T-O oder äquivalent *1
0,8 0,8
2 ); *2 Erlaubte Zugspannung = 61 (N/mm
Außeneinheit 2 Außeneinheit 3
(Slave1) (Slave2)
Einzelverteiler
1/2 5/8 3/4
15,88 19,05
0,8 1,0 1,2
2 ); *3 Betriebsdruck 42 bar;
7/8 1 - 1/8 1 - 3/8
22,22 28,58 34,92
Kupfer
JIS H3300 C1220T-H oder äquivalent *2
1,0 1,0 1,2
Querschnitt
(Tabelle "A")
Querschnitt
(Tabelle "B")
Querschnitt
(Tabelle "C")
Querschnitt
(Tabelle "D")
1 - 5/8
41,27
1,43
